Wacker Neuson Motor—Fehlersuche
4.6 Leerlaufrelais überprüfen
Voraus- Multimeter
setzungen
Voll aufgeladene Batterie (ca. 12V)
Funktionierende 20A Hauptsicherung
Funktionierendes Kurbelrelais
Funktionierender Neutralschalter
Hintergrund Das Neutralrelais leitet Batteriespannung an das Startersolenoid.
Verfahren Das nachstehende Verfahren zum Überprüfen des Neutralrelais verwenden.

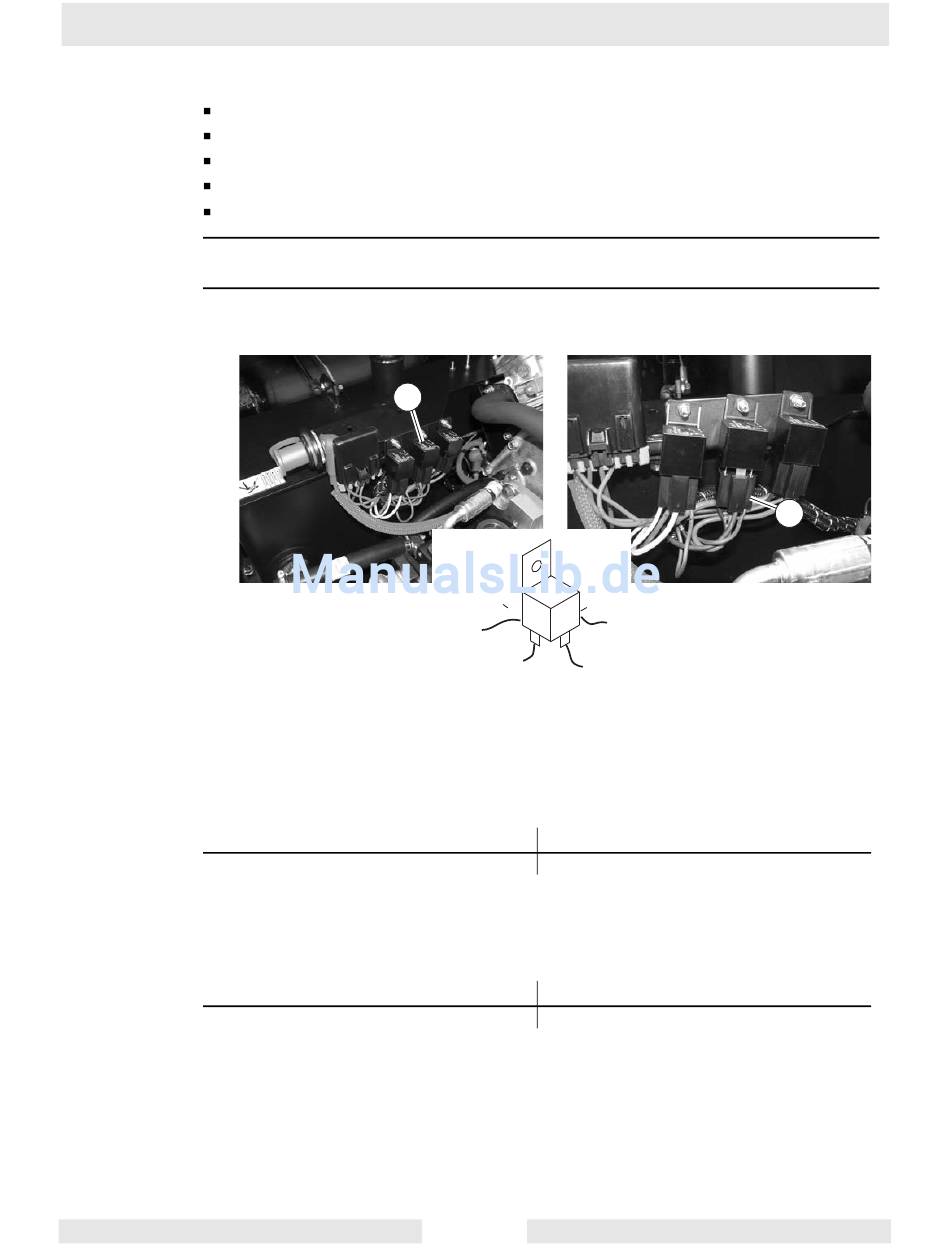

1. Die Haube öffnen und das Neutralrelais (a) ausfindig machen.
2. Den Schlüsselschalter auf START stellen.
3. Die Spannung zwischen Anschlussklemme 30 (roter Draht Nr. 39) und Erde
prüfen. Dieser Test kann am Stecker (b) vorgenommen werden, wenn dieser
vom Neutralrelais getrennt wurde.
Wird (ca. 12V) Batteriespannung gemessen?
4. Die Spannung zwischen Anschlussklemme 86 (roter Draht Nr. 31) und Erde
prüfen. Dieser Test kann am Stecker (b) vorgenommen werden, wenn dieser
vom Neutralrelais getrennt wurde.
Wird (ca. 12V) Batteriespannung gemessen?
Dieses Verfahren wird auf der nächsten Seite fortgesetzt.
wc_tx000746de.fm
a
30
R 39
86
B 31
Ja ____
Weiter
Ja ____
Weiter
54
RD 12/RD 12A
85
87
B 20
Nein ____
Den roten Draht Nr. 39 reparieren.
Nein ____
Den roten Draht Nr. 31 reparieren.
b
wc_gr004131
