Demontage und Montage
9.10

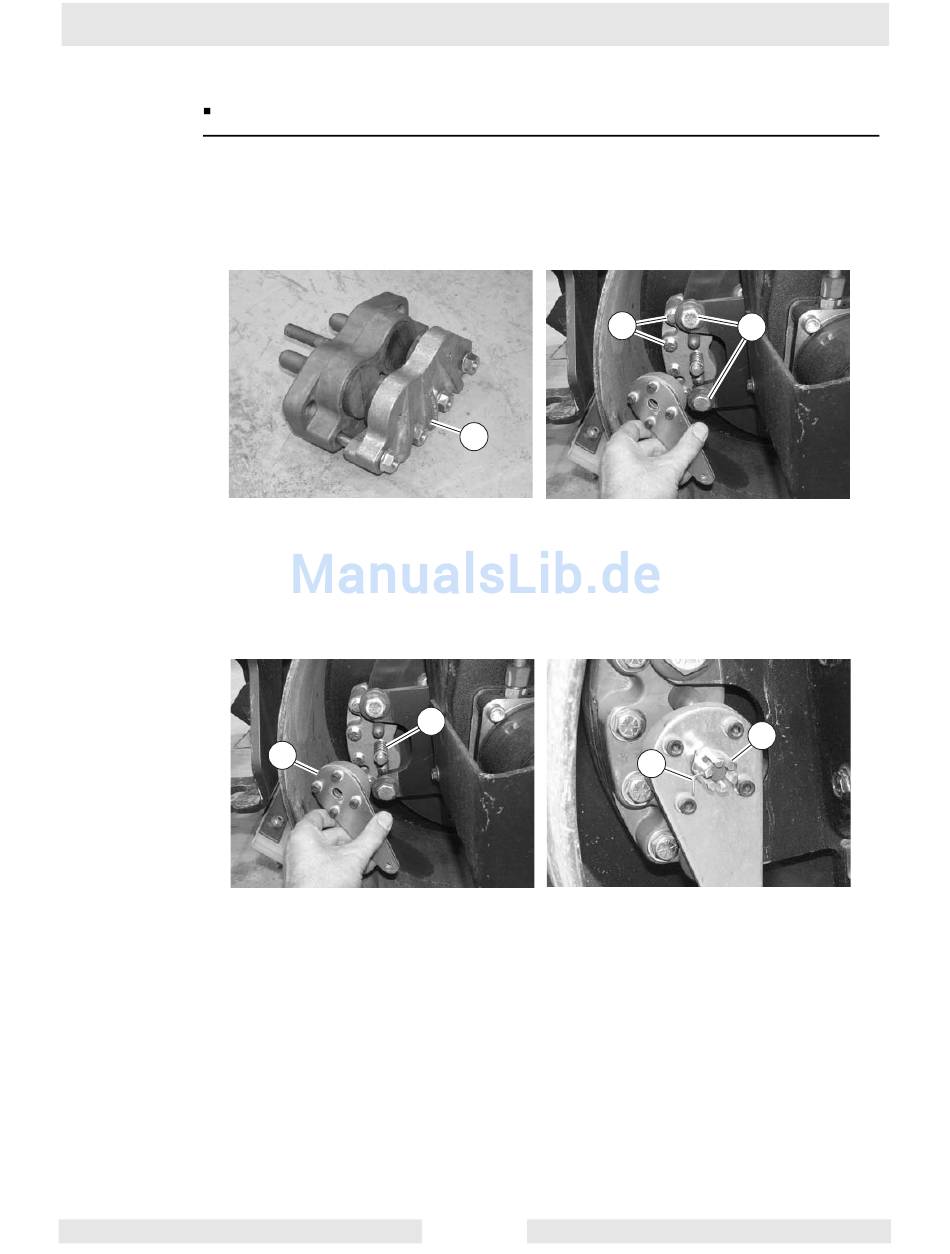

Bremse und Bremsseil einbauen

Voraus-
Geeigneter Kran und geeignete Schlinge
setzungen
Verfahren
Das nachstehende Verfahren zum Einbau der Bremse verwenden.
1. Die hintere Maschinenhälfte ca. 10 cm über die Hinterbandage anheben.
2. Außerhalb der Maschine die vier Schrauben (i) und Muttern, die die Bremsmessschiene
(j) zusammenhalten, locker einbauen; die Muttern nicht anziehen. Die Messschiene um
die Treibscheibe herum schieben; dann die vier Schrauben (i) und Muttern festziehen.
3. Die Bremsmessschiene so positionieren, dass sie nach Einbau von den zwei
Schrauben (h) festgehalten werden. Dann Loctite 243 oder ein gleichwertiges Mittel auf
die zwei Schrauben auftragen und die Schrauben an der Bremskonsole befestigen.
4. Die hintere Maschinenhälfte absenken und die Treibscheibe wieder an den
Stoßdämpfern befestigen. Die Schrauben auf ein Drehmoment von 76 Nm anziehen.
5. Die Feder (l) und den Arm (k) einbauen.
6. Die Kronenmutter (j) und den Sicherungsstift (i) einbauen.
Dieses Verfahren wird auf der nächsten Seite fortgesetzt.
wc_tx000671de.fm
l
k
i
j
88
RD 12/RD 12A
h
wc_gr004213
j
i
wc_gr004214
