Timer-Modul Der Pumpe Überprüfen - Wacker Neuson RD 12 Reparaturhandbuch

Berieselungssystem
Timer-Modul der Pumpe überprüfen
8.3
Hintergrund
Dem Timer-Modul der Pumpe wird an zwei Stellen Strom zugeführt:
Über den Schlüsselschalter am rosafarbenen Draht Nr. 01
Über das Berieselungssystem am rosafarbenen Draht Nr. 18
Verfahren
Das nachstehende Verfahren zum Überprüfen der Stromversorgung zum Timer-Modul der
Pumpe verwenden.

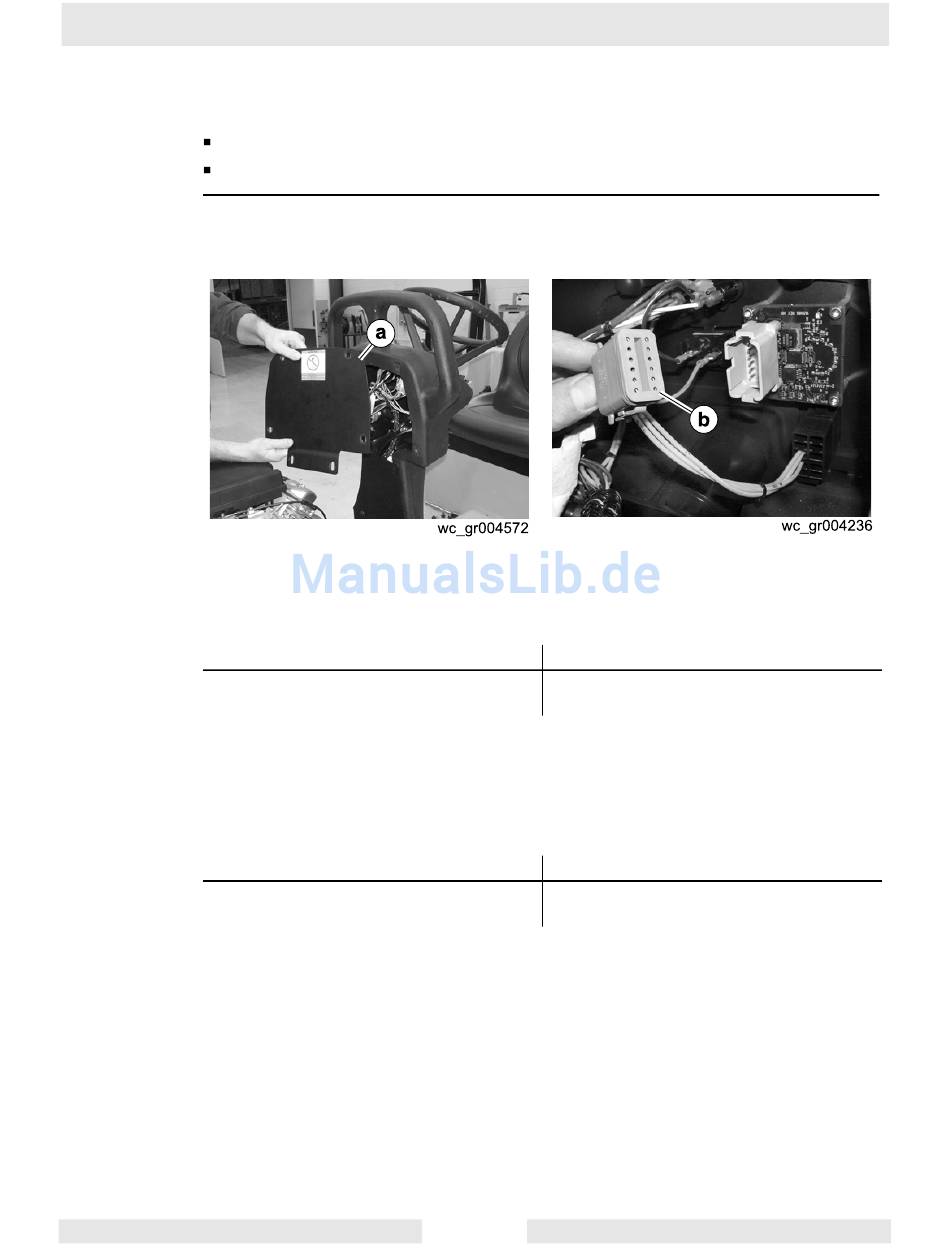

1. Den Bedienpultdeckel (a) abnehmen.
2. Das Anschlussteil des Timer-Moduls der Pumpe (b) trennen.
3. Die Spannung zwischen dem rosafarbenen Draht Nr. 1 (Steckerstift 1) und Erde
messen.
Liegen über 9,8V an?
4. Den Schlüsselschalter auf EIN stellen.
5. Den Berieselungssystemschalter auf EIN stellen.
6. Die Spannung zwischen dem rosafarbenen Draht Nr. 18 (Steckerstift 11) und Erde
messen.
Liegen über 9,8V an?
Das Timer-Modul der Pumpe wird mit Strom
7. Das Timer-Modul der Pumpe wieder anschließen.
Dieses Verfahren wird auf der nächsten Seite fortgesetzt.
wc_tx000670de.fm
Ja ____
Weiter
Ja ____
versorgt und sollte funktionieren.
Den rosafarbenen Draht Nr. 1 nach Bedarf
reparieren oder ersetzen.
Den rosafarbenen Draht Nr. 18 nach Bedarf
reparieren oder ersetzen.
74
RD 12 / RD 16
Nein ____
Nein ____
