Demontage und Montage
9.17

Erreger ausbauen

Voraus-
Vorderbandage ist ausgebaut
setzungen
Verfahren
Das nachstehende Verfahren zum Ausbau des Erregers verwenden.

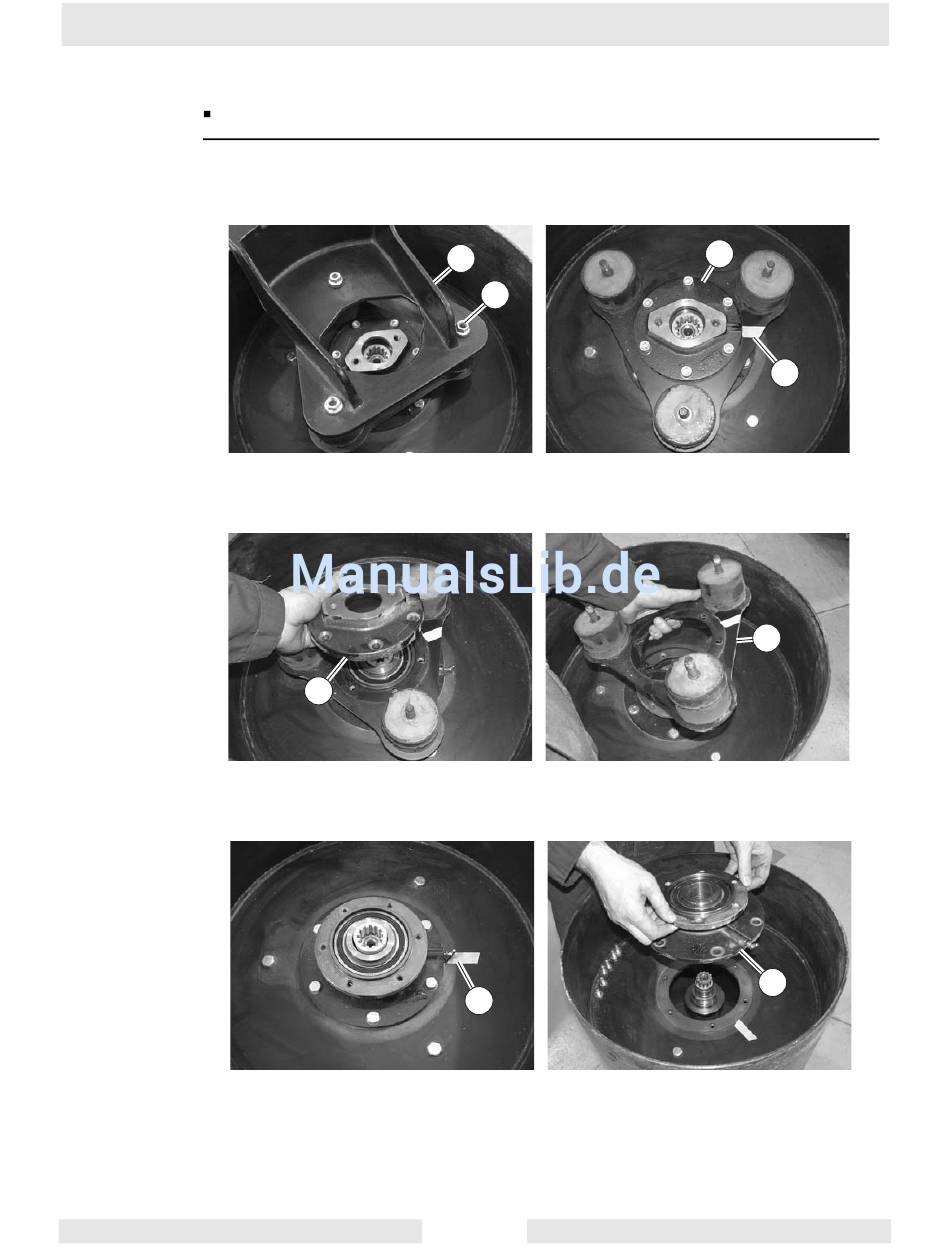

1. Die Schrauben (a), mit denen der Bandagenträger (b) gesichert ist, herausdrehen und
den Bandagenträger entfernen.
2. Die Position (c) der Motorkonsole (d) markieren.
3. Die Motorkonsole (d) ausbauen.
4. Die Stoßdämpferplatte (e) ausbauen.
5. Die Position (f) des Lagergehäuses markieren.
6. Das Lagergehäuse (g) ausbauen.
Dieses Verfahren wird auf der nächsten Seite fortgesetzt.
wc_tx000671de.fm
b
a
d
f
100
RD 12/RD 12A
d
c
wc_gr004161
e
wc_gr004162
g
wc_gr004163
