RD 12/RD 12A
6.4 Vibrationsschalter überprüfen
Hintergrund Bei laufendem Walzenmotor wird das Solenoid des Vibrationsverteilers über den
weißen Draht und den Vibrationsschalter mit Strom versorgt. Zum Überprüfen der
Funktion des Vibrationselektroniksystems sollte sowohl das Vibrationssolenoid als
auch der Vibrationsschalter getestet werden.
Verfahren Das nachstehende Verfahren zum Überprüfen des Vibrationsschalters verwenden.
1. Die vier Befestigungsschrauben der hinteren Sitzplattform herausdrehen. Die
Plattform anheben
.

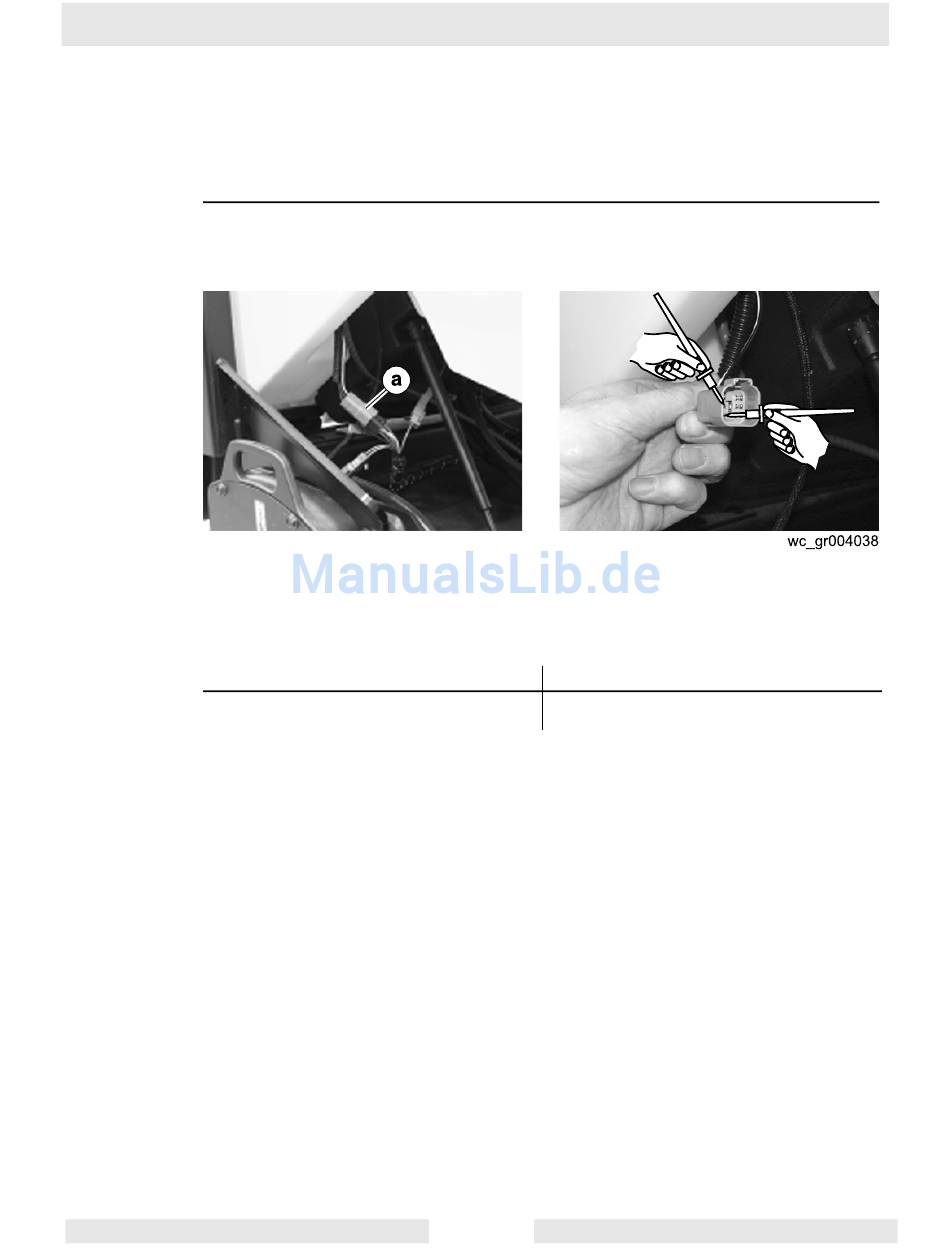

2. Das Anschlussteil
3. Den Schalter mehrmals drücken und auf Durchgängigkeit zwischen den Stiften
des Anschlussteils (zwei schwarze Drähte) prüfen.
Schließt der Schalter und öffnet er sich?
Der Vibrationschalter ist in Ordnung.
4. Die Verdrahtung wieder anschließen.
Der Vibrationsschalter wird damit überprüft.
wc_tx000668de.fm
Vibrationssystem und Steuerung
für den Vibrationsschalter ausfindig machen und trennen.
(a)
Ja ____
69
Nein ____
Der Vibrationsschalter hat versagt und
muss ersetzt werden.
