Demontage und Montage
9.18

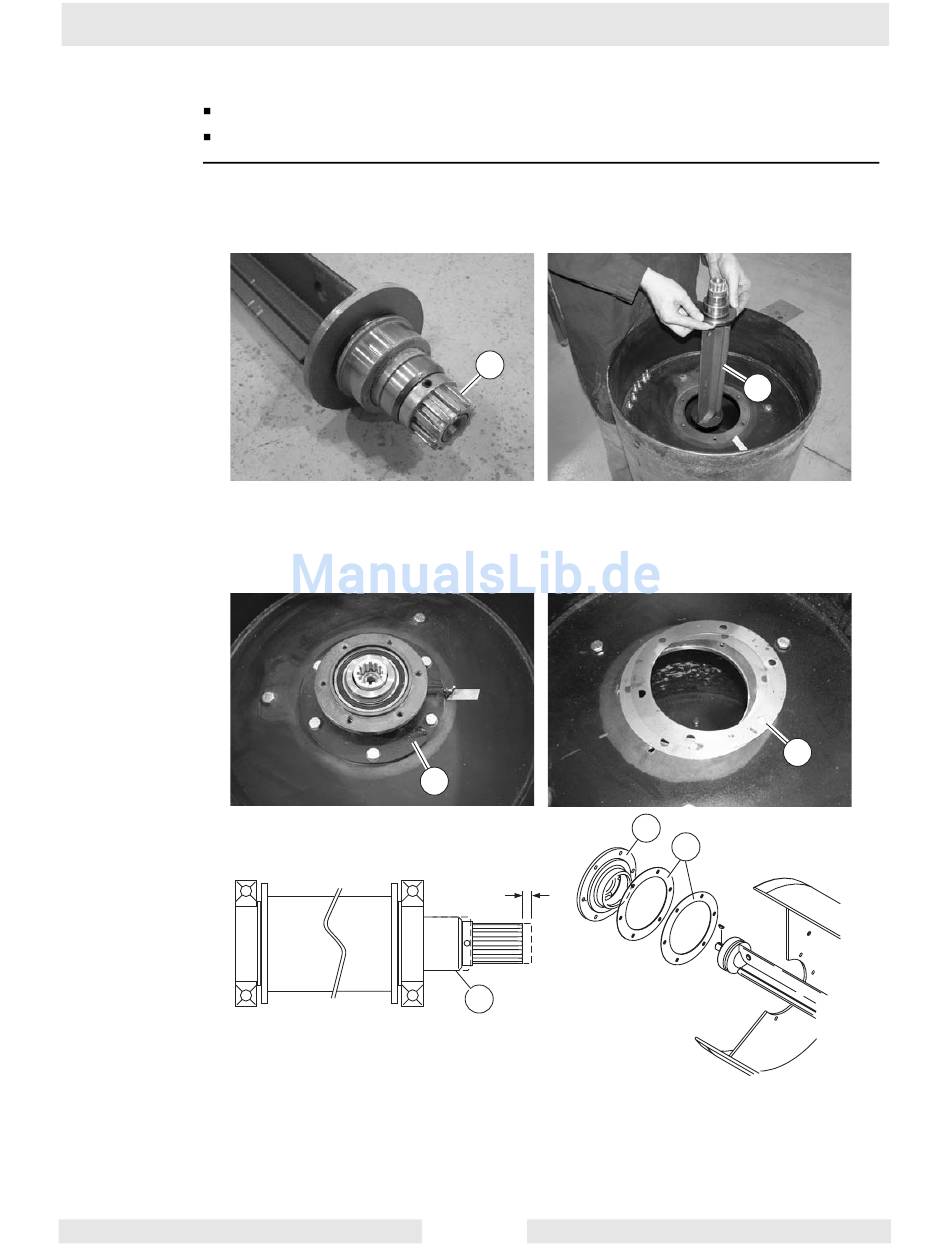

Erreger einbauen
Voraus-
Vorderbandage ist ausgebaut
setzungen
Lager auf Antriebsmotorseite ist eingebaut
Verfahren
Das nachstehende Verfahren zum Einbau des Erregers verwenden.
1. Den Schlüssel und das Zahnrad (a) der Erregermotorkupplung am Erreger anbringen.
Das Zahnrad mit dem Gewindestift am Erreger befestigen.
2. Den Erreger (b) durch die Bandage in den Laufring auf der Seite des Antriebsmotors
schieben.
3. Die Nabe (c) der erregerseitigen Bandage vorübergehend mit drei Schrauben an der
Bandage anbringen.
Dieses Verfahren wird auf der nächsten Seite fortgesetzt.
wc_tx000671de.fm
a
c
5 mm
(3/16 in.)
b
102
RD 12/RD 12A
b
wc_gr004165
d
c
d
wc_gr004166
