Demontage und Montage
9.15

Vorderen Antriebsmotor ausbauen

Voraus-
Vorderbandage ist ausgebaut
setzungen
Abzieher
Verfahren

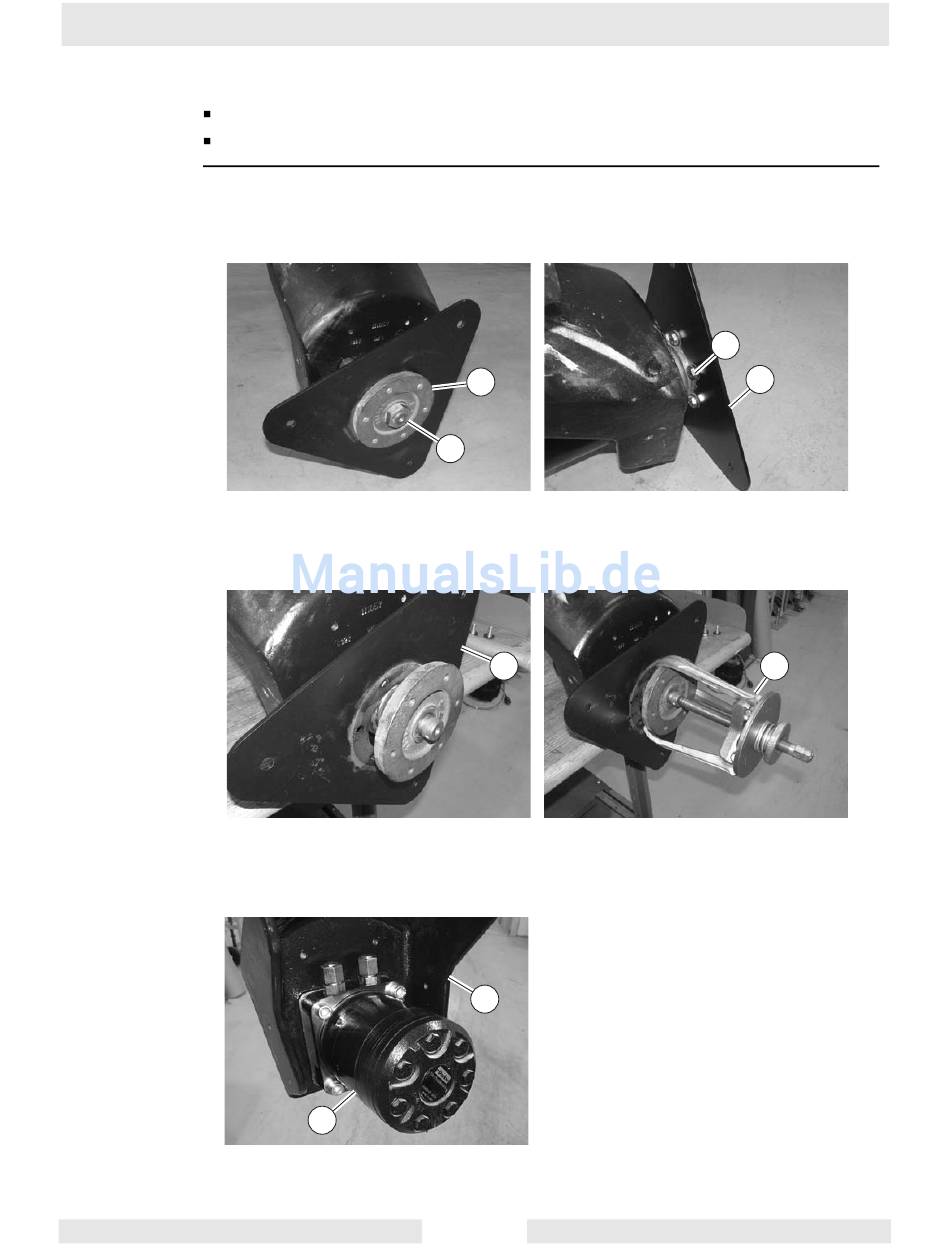

Das nachstehende Verfahren zum Ausbau des vorderen Antriebsmotors verwenden.
1. Die Vorderbandage ausbauen. Siehe den Abschnitt Ausbauen der Vorderbandage.
2. Die Mutter (a), mit der die Nabe (b) am Antriebsmotor befestigt ist, entfernen.
3. Die Schrauben (c), mit denen die Treibscheibe (d) an der Nabe befestigt ist,
herausdrehen.
4. Die Treibscheibe (d) von der Nabe schieben.
5. Die Nabe mit einem Abzieher (e) vom Antriebsmotor ziehen.
6. Die beiden Schrauben, mit denen der Antriebsmotor (f) am Bandagenträger (g)
befestigt ist, herausdrehen und den Antriebsmotor ausbauen.
Damit ist das Verfahren zum Ausbau der vorderen Bandage abgeschlossen.
wc_tx000671de.fm
b
a
d
g
f
wc_gr004158
98
RD 12/RD 12A
c
d
wc_gr004157
e
wc_gr004156
