Demontage und Montage
9.11

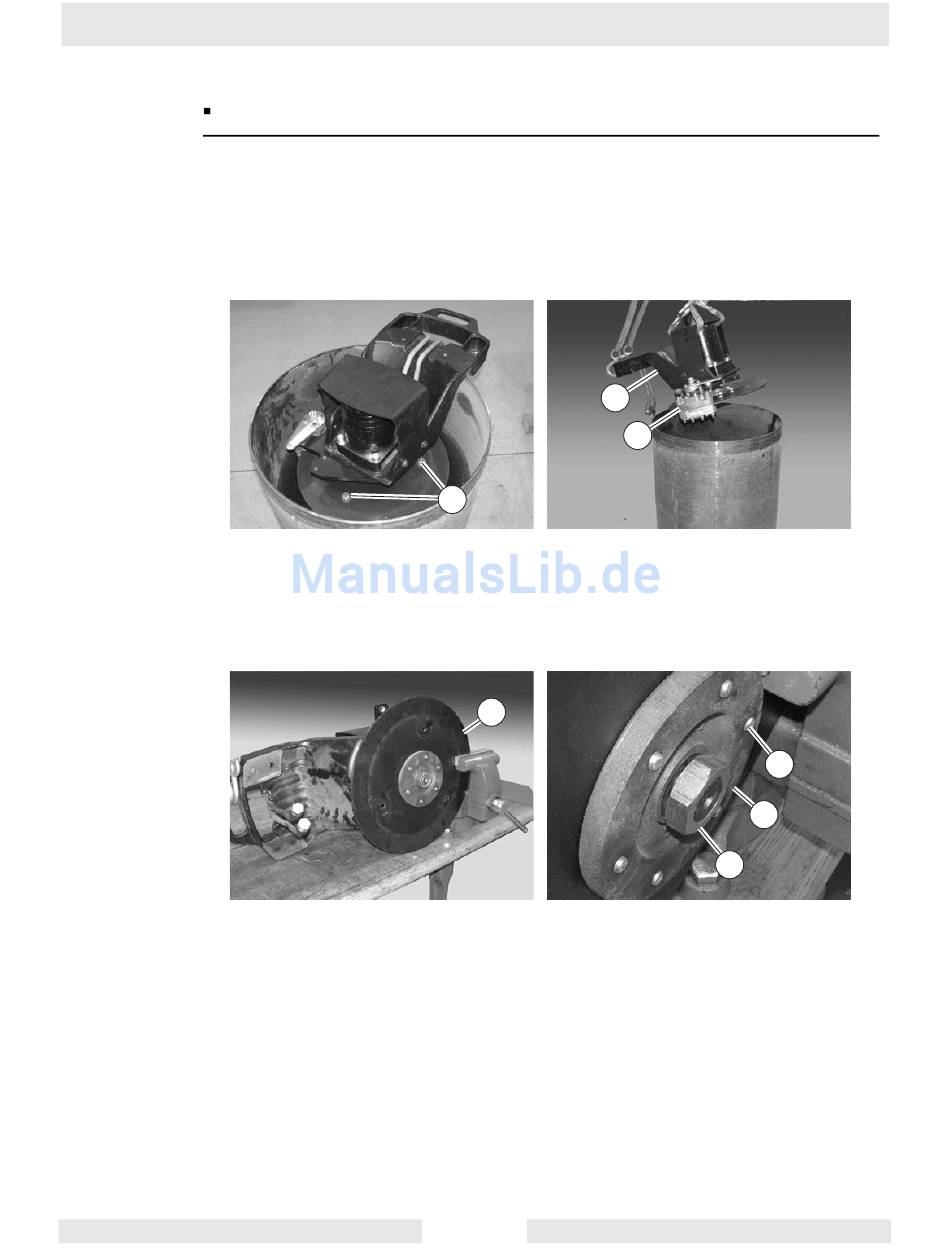

Hinteren Antriebsmotor ausbauen
Voraus-
Vorderbandage ist ausgebaut
setzungen
Verfahren
Das nachstehende Verfahren zum Ausbau des hinteren Antriebsmotors verwenden.
1. Den kompletten Motor nach Bedarf drehen, um die drei Schrauben (a), mit denen die
Treibscheibe an der Bandage befestigt ist, freizulegen. Die drei Schrauben
herausdrehen. Anmerkung: Fall sich der komplette Motor nur schwer drehen lässt, die
Kappen auf den zum Motor führenden Hydraulikleitungen lockern, um Hydraulikdruck
abzulassen. Dies sind die Kappen, die während des Ausbaus der Bandage zum
Verkappen der Leitungen dienten.
2. Mit einem geeigneten Kran den Bandagenträger (b) samt befestigtem Antriebsmotor
anheben und von der Bandage heben.
3. Die Bremsenbaugruppe (c) entfernen. Siehe den Abschnitt Ausbauen von Bremse und
Bremsseil.
4. Die Mutter (d) entfernen.
5. Die Schrauben (e), mit denen die Treibscheibe (f) an der Nabe (g) befestigt ist,
herausdrehen.
Dieses Verfahren wird auf der nächsten Seite fortgesetzt.
wc_tx000671de.fm
b
a
f
90
RD 12/RD 12A
c
wc_gr004217
e
g
d
wc_gr004218
