Demontage und Montage
Fortsetzung von der vorhergehenden Seite.

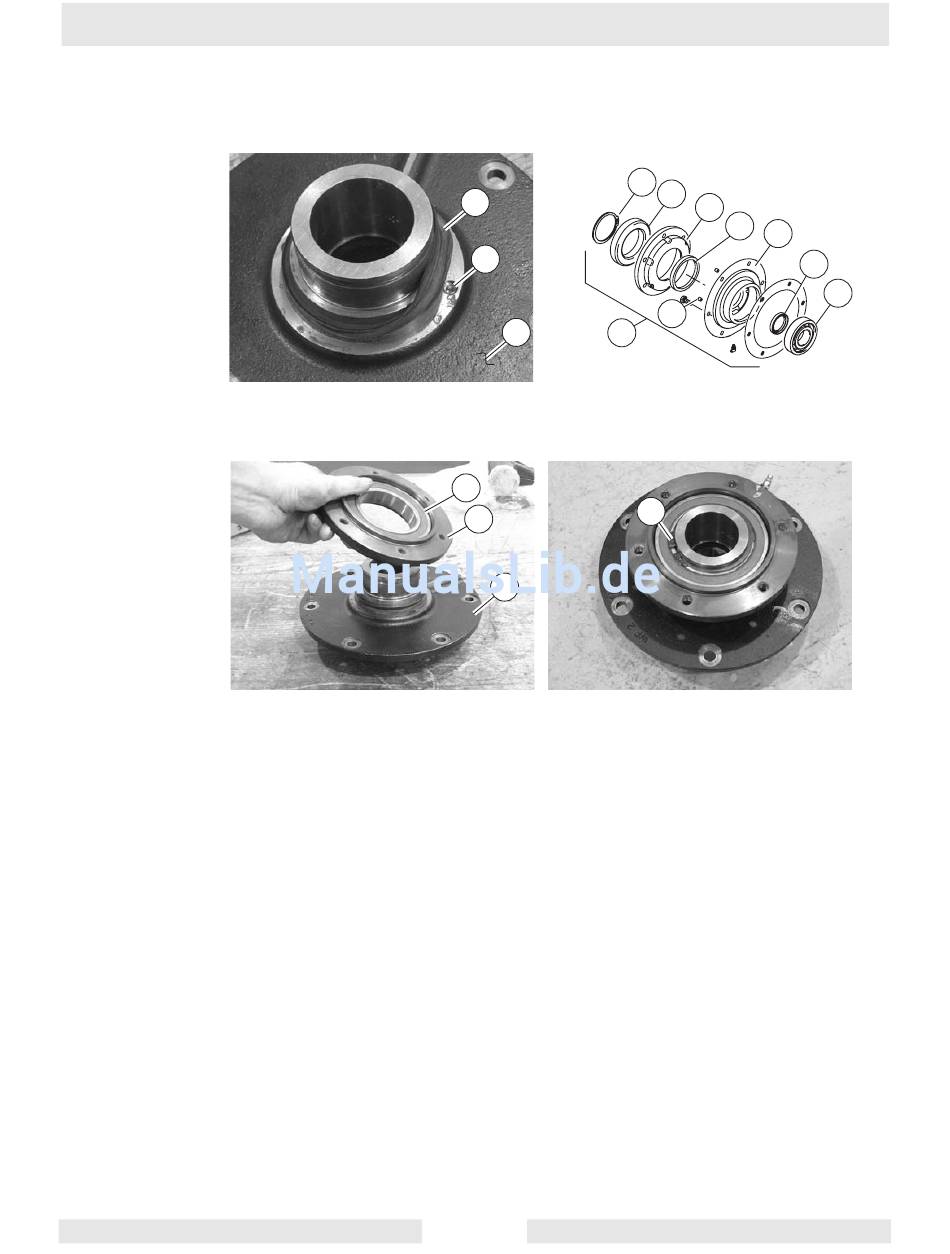

4. Darauf achten, dass die Schrauben (j) vertieft auf dem größeren Lagerflansch (g)
sitzen. Eine neue innere Dichtung (l) einbauen. Den Außenring leicht schmieren und in
den größeren Lagerflansch drücken.
5. Eine neue Außendichtung (i) auf die Welle des größeren Lagerflansches aufsetzen.
6. Das Lager (h) in den kleineren Lagerflansch (f) drücken.
7. Die beiden Lagerflansche zusammendrücken, um die Nabe der Bandage zu bilden.
8. Den Sicherungsring (e) einbauen.
9. Die Erregerlager mit Radschmierfett Mobil XHP222 oder einem entsprechenden Mittel
schmieren.
Damit ist das Verfahren zum Zusammenbauen der Erregerlager abgeschlossen.
wc_tx000671de.fm
i
j
g
d
h
f
g
108
RD 12/RD 12A
e
h
f
i
g
l
j
wc_gr004181
e
wc_gr004182
k
1
