Berieselungssystem
Berieselungssystemschalter überprüfen
8.4
Hintergrund
Der Berieselungssystemschalter wird über den Schlüsselschalter am rosafarbenen
Draht Nr. 29 mit Strom versorgt. Steht der Berieselungssystemschalter auf EIN,
wird dem Pumpenbetätigungs-Timer über den rosafarbenen Draht Nr. 18 Strom
zugeführt.
Verfahren
Das nachstehende Verfahren zum Überprüfen des Berieselungssystemschalters
verwenden.

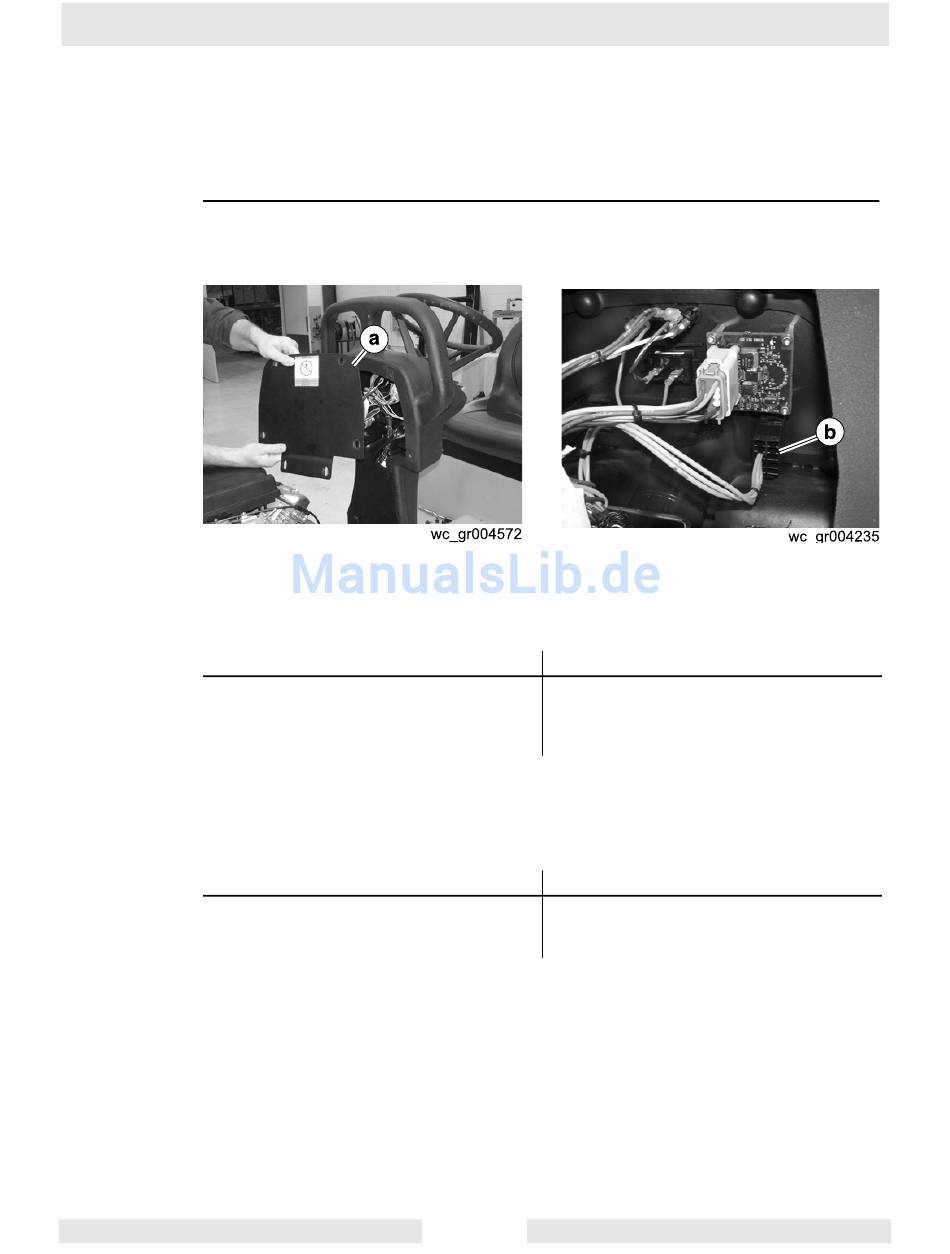

1. Den Bedienpultdeckel (a) abnehmen.
2. Den Schlüsselschalter auf EIN stellen.
3. Die Spannung zwischen der Eingangsseite des Berieselungssystemschalters (b)
(rosafarbener Draht Nr. 29) und Erde messen.
Liegen über 9,8V an?
4. Den Berieselungssystemschalter auf EIN stellen.
5. Die Spannung zwischen der Ausgangsseite des Berieselungssystemschalters
(rosafarbener Draht Nr. 18) und Erde messen.
Liegen über 9,8V an?
Der Berieselungssystemschalter wird damit überprüft.
wc_tx000670de.fm
Ja ____
Weiter
Ja ____
Der Berieselungssystemschalter
funktioniert.
Den rosafarbenen Draht Nr. 29 auf
Durchgängigkeit überprüfen. Den
rosafarbenen Draht Nr. 29 nach Bedarf
reparieren oder ersetzen.
Der Berieselungssystemschalter hat
und muss ersetzt werden.
76
RD 12 / RD 16
Nein ____
Nein ____
versagt
