RD 16
4.13

Knickgelenk-Verriegelung

WARNUNG
WARNUNG
wc_tx001075de.fm

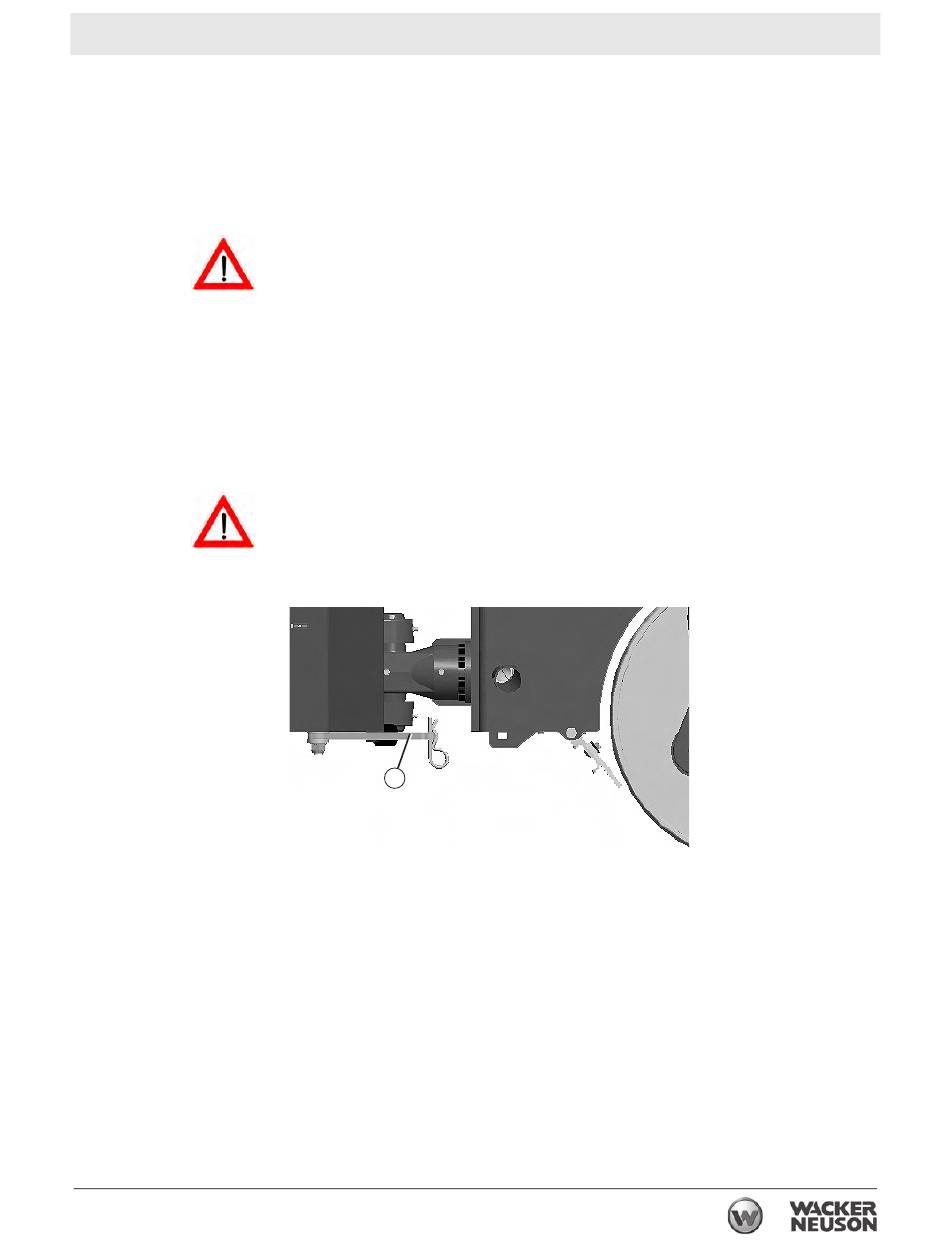

Die Verriegelung (23) unterhalb des Knickgelenks dient zum sicheren
Zusammenhalt der vorderen und hinteren Hälfte der Walze. Nach ihrer
sicheren Anbringung verhindert die Verriegelung ein Schließen der
beiden Hälften.
Die Verriegelung vor dem Anheben der Maschine zum Transport oder
zu Wartungsarbeiten aktivieren, um ein Einklemmen zwischen den
Maschinenhälften zu vermeiden!
Zum Aktivieren der Verriegelung diese aus der Halterung nehmen und
aus der Lagerposition herausklappen. Das vordere Armende in das
am vorderen Maschinenrahmen vorhandene Loch stecken. Den
Verriegelungsarm mithilfe des großen mitgelieferten Sicherungssplints
in dieser Position sichern.
Die Knickgelenkverriegelung vor dem Betrieb der Maschine STETS
entfernen und verstauen. Bei angebrachter Sperrstange lässt sich die
Maschine nicht lenken.
23
wc_gr002956
45
Betrieb
