Wacker Neuson Motor—Fehlersuche
4.3
Schlüsselschalter überprüfen
Voraus-
Multimeter
setzungen
Voll aufgeladene Batterie (ca. 12V)
Funktionierende 20A Hauptsicherung
Hintergrund
Der Schlüsselschalter ist ein Schalter mit drei Positionen: EIN, START und AUS.
Steht der Schlüsselschalter auf START, leitet er Batteriespannung an das Kurbelre-
lais.
Verfahren:
Das nachstehende Verfahren zum Überprüfen des Schlüsselschalters verwenden.

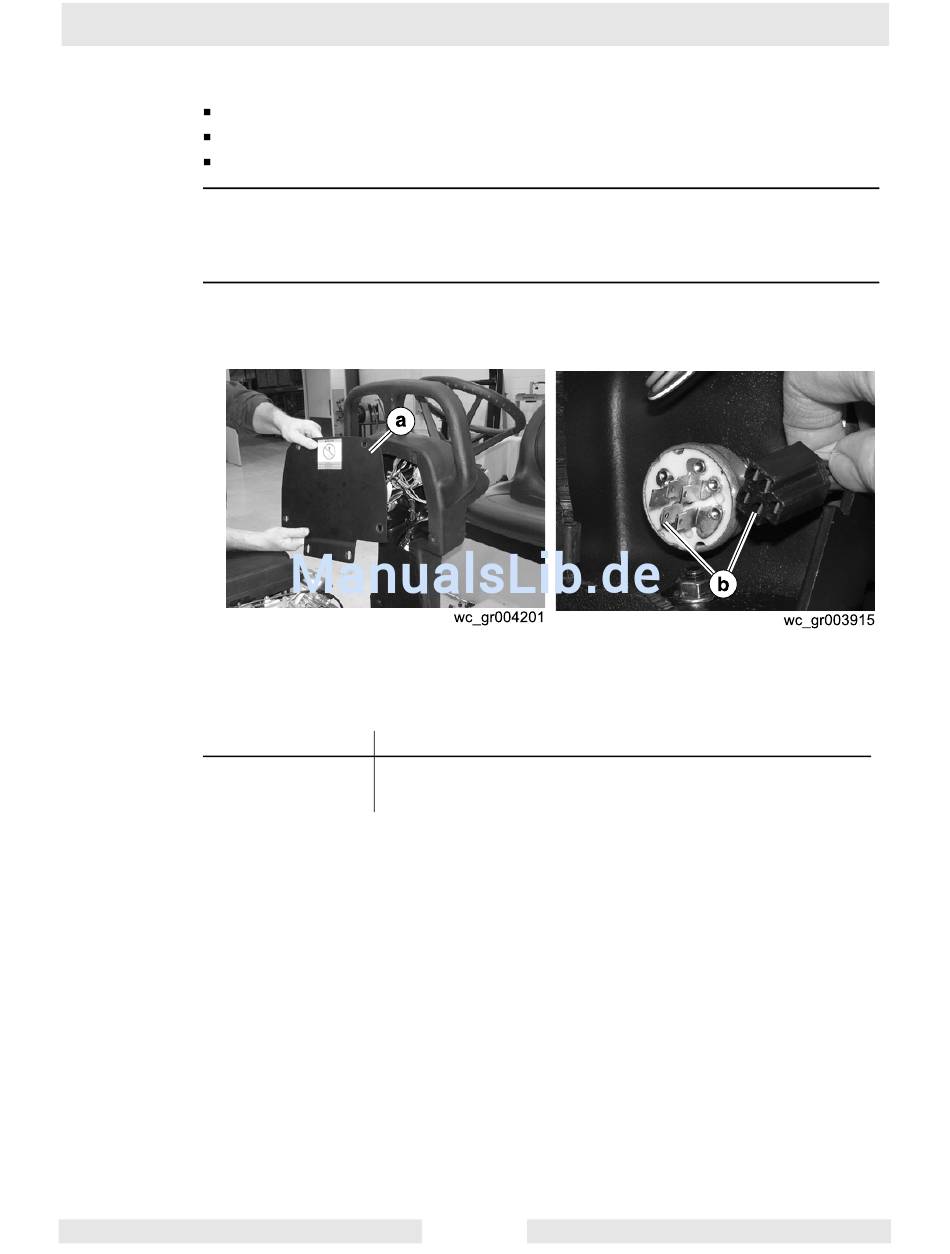

1. Die Schrauben, mit denen die Riemenschutzplatte (a) auf der Rückseite der Schalttafel
befestigt ist, herausdrehen und die Platte abnehmen.
2. Mit einem Multimeter die Spannung zwischen der BAT-Anschlussklemme (b) des
Schlüsselschalters und Erde messen. Um die Messung zu erleichtern, den Stecker
herausziehen und die Spannung am Stecker messen.
Wird (ca. 12V) Batteriespannung gemessen?
Dieses Verfahren wird auf der nächsten Seite fortgesetzt.
wc_tx000746de.fm
Ja ____
Weiter
Die Kontinuität des roten Drahtes Nr.13 zwischen dem
Schlüsselschalter und der 20A Hauptsicherung prüfen. Den roten
Nein ____
Draht Nr.13 ggf. reparieren.
48
RD 12/RD 12A
