Wacker Neuson RD 12 Reparaturhandbuch Seite 93

RD 12/RD 12A
Fortsetzung von der vorhergehenden Seite.

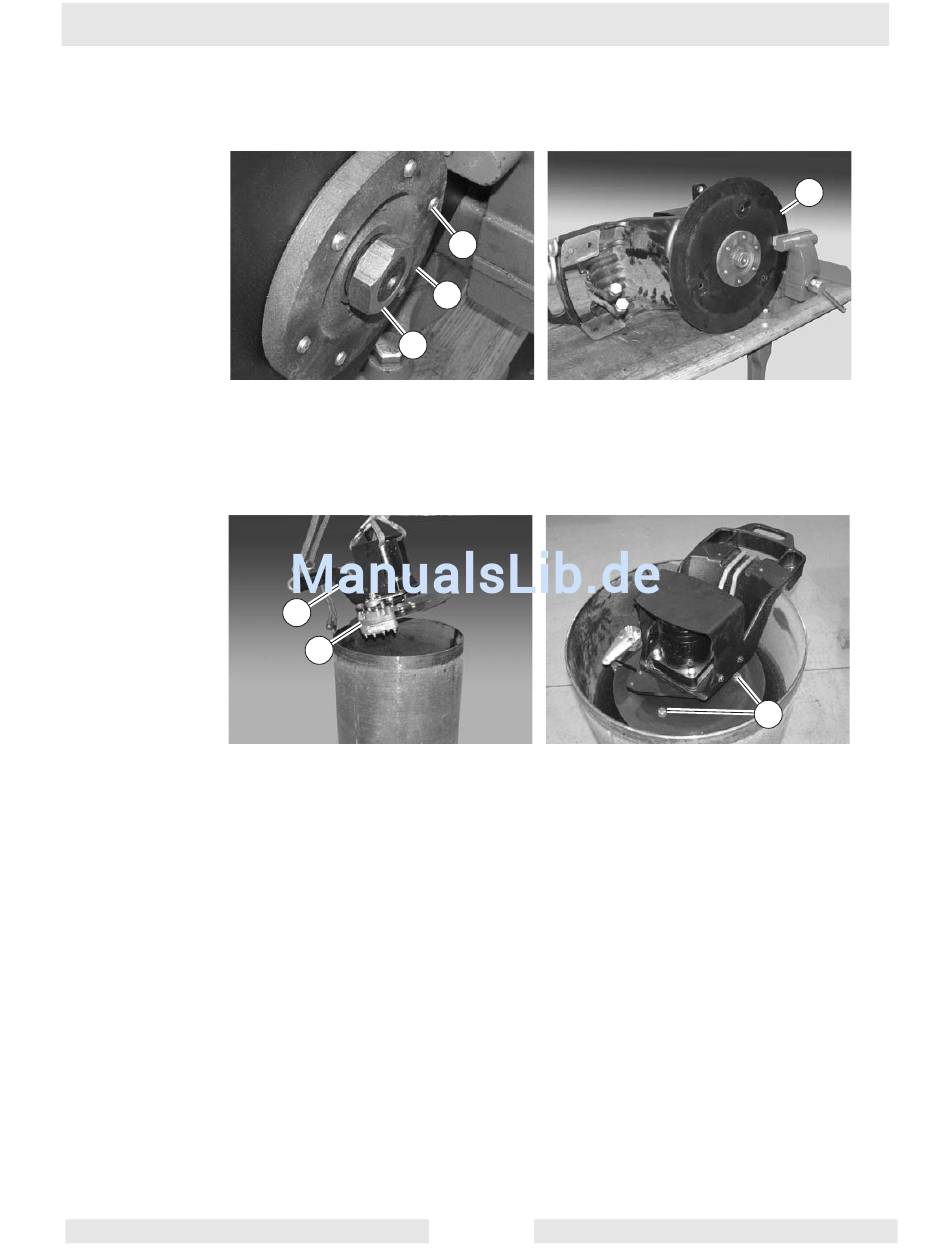

5. Die Schrauben (e) zum Einbau der Treibscheibe (f) an der Nabe (g) verwenden. Die
Schrauben auf ein Drehmoment von 44 Nm anziehen.
6. Den Schlüssel am Antriebsmotor anbringen. Die Naben-/Treibscheibenbaugruppe auf
den Antriebsmotor setzen. Dann Loctite 243 auf die Mutter (d) auftragen, um die Naben-
/Treibscheibenbaugruppe am Antriebsmotor zu befestigen. Die Mutter auf 410 Nm
anziehen.
7. Die Bremsenbaugruppe (c) einbauen. Siehe den Abschnitt Einbau der Bremse.
8. Mit einem geeigneten Kran den Bandagenträger/Antriebsmotor (b) auf der Bandage
ausrichten. Loctite 243 auf den drei Schrauben auftragen und den Antriebsmotor (a) an
der Bandage befestigen. Die Schrauben auf ein Drehmoment von 76 Nm anziehen.
Damit ist das Verfahren zum Einbau des hinteren Antriebsmotors abgeschlossen.
wc_tx000671de.fm
e
g
d
b
c
93
Demontage und Montage
f
wc_gr004222
a
wc_gr004223
