4. Den Erreger auf Endspielraum überprüfen. Dazu den Erreger (b) mit einer Nadelzange
greifen und im Innern der Bandage vor- und zurückziehen. Für korrekte Leistung muss
am Ende 5 mm ±1 mm
Spielraum vorhanden sein. Stimmt der Spielraum am Ende nicht, die Bandagennabe
ausbauen und nach Bedarf Ausgleichsscheiben (d) einbauen, um das richtige Spiel zu
erzielen. Dann Loctite 243 auf die sechs Schrauben auftragen, um die Bandagennabe
an der Bandage zu befestigen. Die Schrauben auf ein Drehmoment von 49 Nm
anziehen.

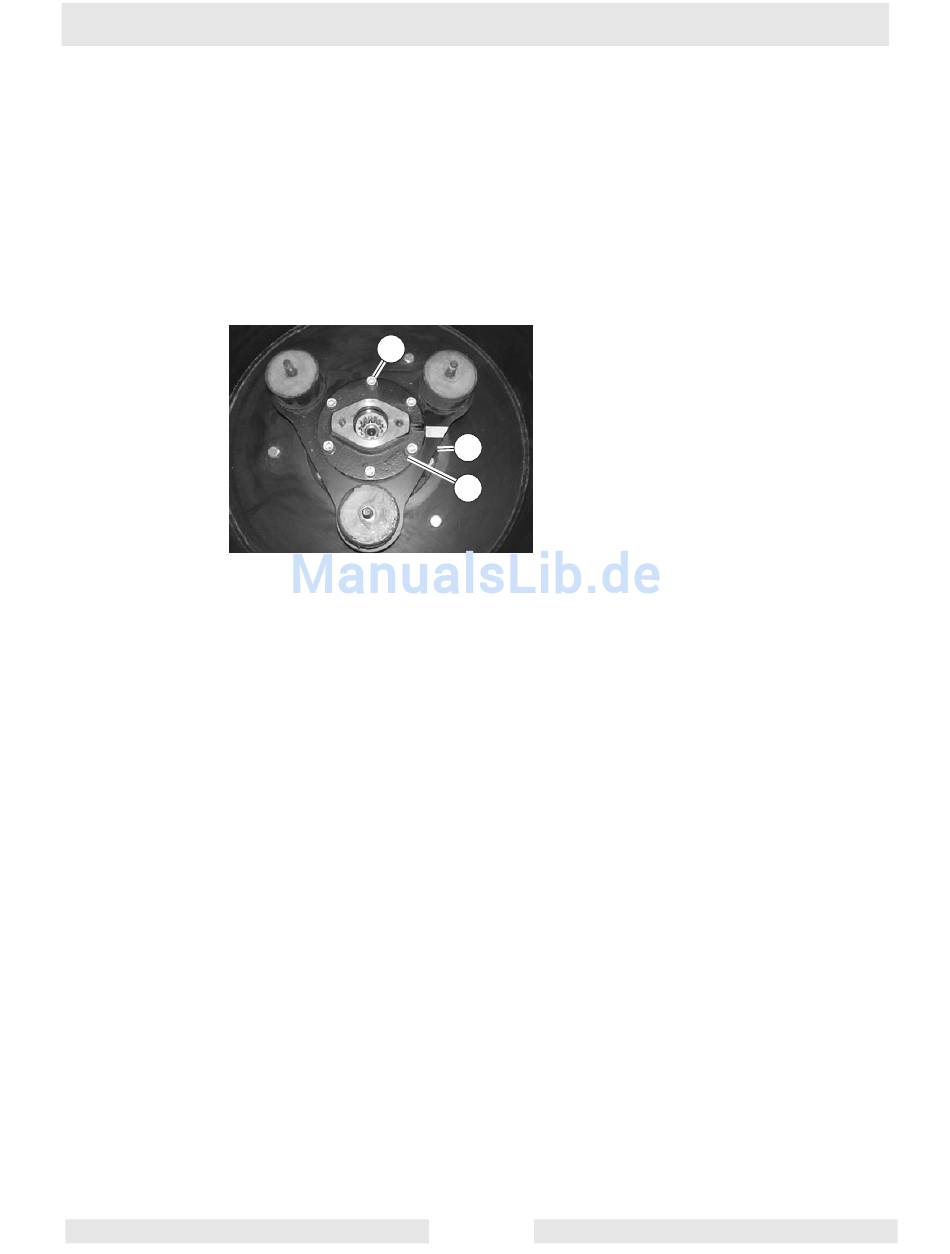

5. Loctite 243 auf die sechs Schrauben (e) auftragen, den Lagerdeckel (f) anbringen und
die Stoßdämpfermontageplatte (g) am Bandagenträger befestigen. Die Schrauben auf
ein Drehmoment von 50 Nm anziehen.
Damit ist das Verfahren zum Einbau des Erregers abgeschlossen.
