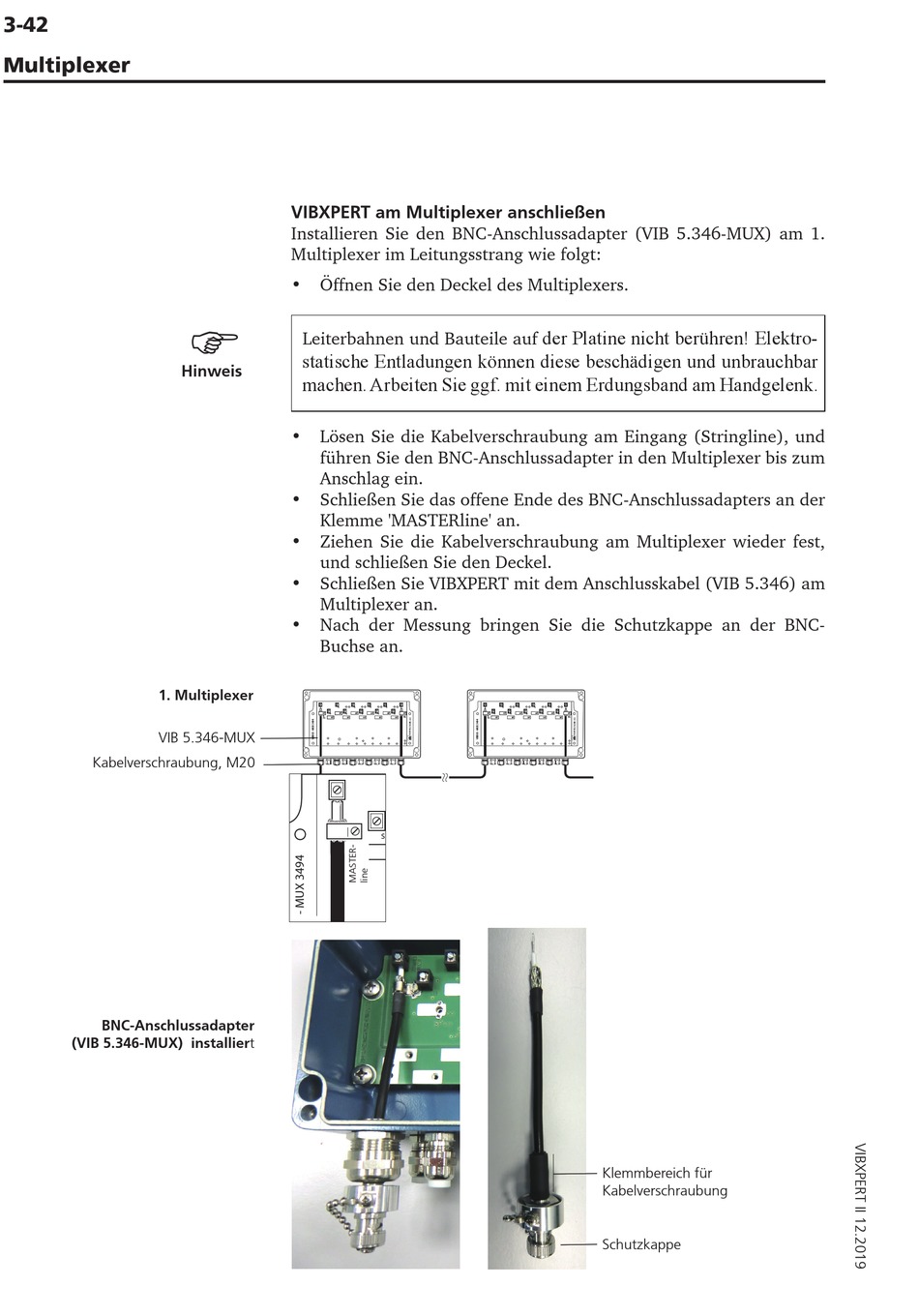

3-42
Multiplexer
1. Multiplexer
VIB 5.346-MUX
Kabelverschraubung, M20
BNC-Anschlussadapter
(VIB 5.346-MUX) installiert
VIBXPERT am Multiplexer anschließen
Installieren Sie den BNC-Anschlussadapter (VIB 5.346-MUX) am 1.
Multiplexer im Leitungsstrang wie folgt:
• Öffnen Sie den Deckel des Multiplexers.
Leiterbahnen und Bauteile auf
statische Entladungen können diese beschädigen und unbrauchbar
Hinweis
machen. Arbeiten Sie ggf. mit einem Erdungsband am Handgelenk.
• Lösen Sie die Kabelverschraubung am Eingang (Stringline), und
führen Sie den BNC-Anschlussadapter in den Multiplexer bis zum
Anschlag ein.
• Schließen Sie das offene Ende des BNC-Anschlussadapters an der
Klemme 'MASTERline' an.
• Ziehen Sie die Kabelverschraubung am Multiplexer wieder fest,
und schließen Sie den Deckel.
• Schließen Sie VIBXPERT mit dem Anschlusskabel (VIB 5.346) am
Multiplexer an.
• Nach der Messung bringen Sie die Schutzkappe an der BNC-
Buchse an.
S2
S4
S1
S3
S6
S8
S2
S4
S6
S5
S7
S9
S1
S3
S5
S2
S1
der Platine nicht berühren! Elektro-
S8
S7
S9
Klemmbereich für
Kabelverschraubung
Schutzkappe
