5-8
Messaufgaben
Auslaufkurven:
Kennwert über Drehzahl
Peak-Wert auswählen
C. Ergänzende Informationen

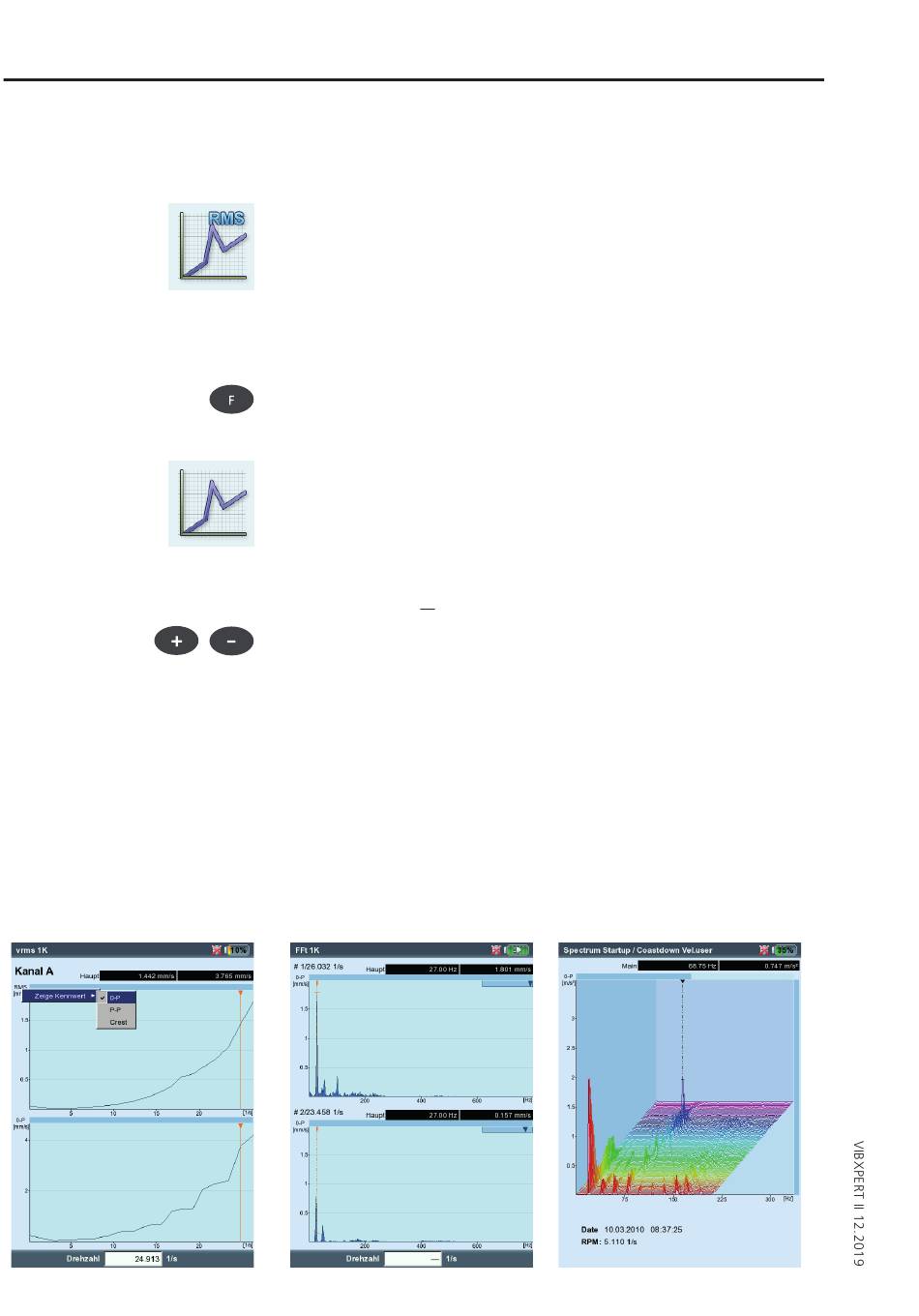

C.1 Messart 'Kennwert über Drehzahl'
In dieser Messart zeichnet VIBXPERT den Verlauf der Schwingungs-
kennwerte in Abhängigkeit der Drehzahl auf. Resonanzstellen zeigen
sich bei Drehzahlen mit erhöhter Schwingungsamplitude.
Der Ergebnisbildschirm zeigt im oberen Diagramm den Verlauf des
Effektivwertes (RMS), im unteren Diagramm können Sie einen der
drei Kennwerte 0-p, p-p, Crest-Faktor anzeigen lassen:
• Drücken Sie die F-Taste, und wählen Sie den Kennwert aus (s.u.).
C.2 Messart 'Spektrum über Drehzahl'
In dieser Messart zeichnet VIBXPERT Spektren auf während die
Maschinendrehzahl sich verändert. Damit lässt sich der Verlauf der
drehfrequenten Schwingungsanteile im Spektrum verfolgen, und die
Resonanzstellen identifizieren.
Damit die Messung startet muss folgende Bedingung erfüllt sein:
f
> 4x n
max.
Der Ergebnisbildschirm zeigt zwei aufeinander folgende Spektren
(s.u.). Zum Blättern verwenden Sie die '+/-' Taste. Links oberhalb des
Diagramms wird die laufende Nummer und die zugehörige Drehzahl
angezeigt. Falls Sie nur in einem Diagramm blättern möchten, fixieren
Sie die Anzeige im anderen Diagramm wie folgt:
• Drücken Sie die MENU-Taste, und klicken Sie auf 'Diagramm fixie-
ren > unten (bzw. oben)'.
Eine bessere Übersicht liefert ein Wasserfall-Diagramm (vgl. S. 4-13):
• Drücken Sie die MENU-Taste, und klicken Sie auf 'Wasserfall-Dia-
gramm'.
Spektrum über Drehzahl
Einzeldarstellung
(maximale Drehzahl in Hertz)
max.
Spektrum über Drehzahl
Wasserfall-Diagramm
