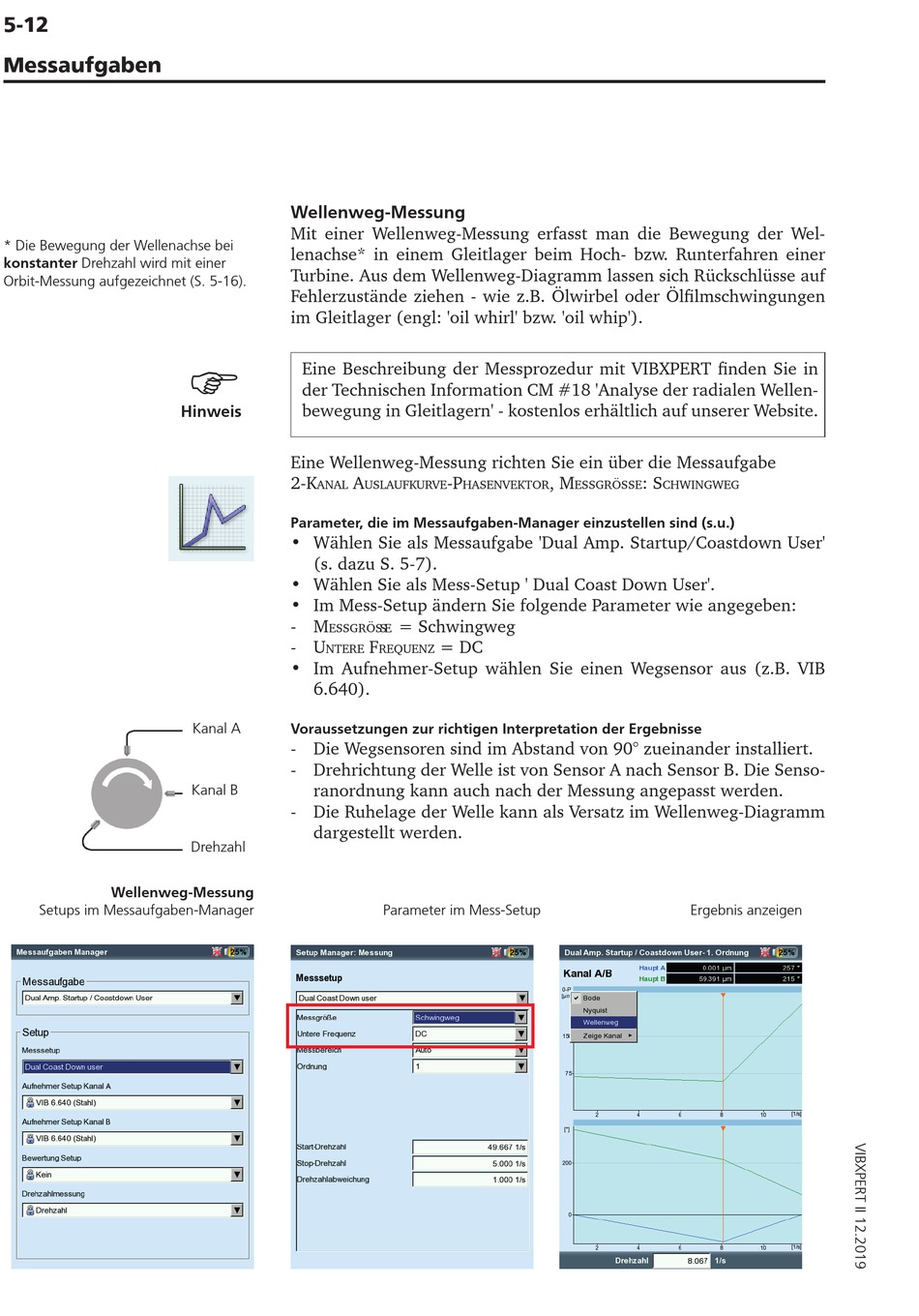

5-12
Messaufgaben
* Die Bewegung der Wellenachse bei
konstanter Drehzahl wird mit einer
Orbit-Messung aufgezeichnet (S. 5-16).
Wellenweg-Messung
Setups im Messaufgaben-Manager
Wellenweg-Messung
Mit einer Wellenweg-Messung erfasst man die Bewegung der Wel-
lenachse* in einem Gleitlager beim Hoch- bzw. Runterfahren einer
Turbine. Aus dem Wellenweg-Diagramm lassen sich Rückschlüsse auf
Fehlerzustände ziehen - wie z.B. Ölwirbel oder Ölfilmschwingungen
im Gleitlager (engl: 'oil whirl' bzw. 'oil whip').
Eine Beschreibung der Messprozedur mit VIBXPERT finden Sie in
der Technischen Information CM #18 'Analyse der radialen Wellen-
bewegung in Gleitlagern' - kostenlos erhältlich auf unserer Website.
Hinweis
Eine Wellenweg-Messung richten Sie ein über die Messaufgabe
2-k
a
anal
Parameter, die im Messaufgaben-Manager einzustellen sind (s.u.)
• Wählen Sie als Messaufgabe 'Dual Amp. Startup/Coastdown User'
(s. dazu S. 5-7).
• Wählen Sie als Mess-Setup ' Dual Coast Down User'.
• Im Mess-Setup ändern Sie folgende Parameter wie angegeben:
- m
essgrösse
- u
ntere
• Im Aufnehmer-Setup wählen Sie einen Wegsensor aus (z.B. VIB
6.640).
Kanal A
Voraussetzungen zur richtigen Interpretation der Ergebnisse
- Die Wegsensoren sind im Abstand von 90° zueinander installiert.
- Drehrichtung der Welle ist von Sensor A nach Sensor B. Die Senso-
ranordnung kann auch nach der Messung angepasst werden.
Kanal B
- Die Ruhelage der Welle kann als Versatz im Wellenweg-Diagramm
dargestellt werden.
Drehzahl
-p
uslaufkurve
Hasenvektor
= Schwingweg
f
= DC
requenz
Parameter im Mess-Setup
, m
: s
essgrösse
cHwingweg
Ergebnis anzeigen
