- Seite 1 ® 1735 Power Logger Bedienungshandbuch March 2006, Rev. 2, 3/10 (German) © 2006-2010 Fluke Corporation, All rights reserved. Specifications are subject to change without notice. All product names are trademarks of their respective companies.
-
Seite 2: Beschränkte Garantie Und Haftungsbe- Grenzung
Vertriebsstelle erworben oder der jeweils geltende internationale Preis gezahlt wurde. Fluke behält sich das Recht vor, dem Käufer Einfuhrgebühren für Ersatzteile in Rechnung zu stellen, falls der Käufer das Produkt nicht in dem Land zur Reparatur einsendet, in dem er das Produkt ursprünglich erworben hat. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Überschrift Seite Einführung .................... 1 Kontaktaufnahme mit Fluke ..............1 Symbole ....................2 Sicherheitsanleitungen ................3 Standard- und optionales Zubehör ............5 CD-ROM mit Software und Informationen .......... 7 Vertrautheit mit dem Messgerät............7 Stromsensoren................... 7 Bedienelemente, Anzeige ..............7 Anzeigesymbole................ - Seite 4 Installation der Power Log-Software..........46 Starten von Power Log ..............46 Verwenden von Power Log .............. 47 Energieaufzeichnung mit Fluke Power Log ........49 Aufzeichnen von Demand (Bedarf/Leistung) mit dem 1735 Power Logger ................51 Im Innern des Logger ................52 Netzstrom oder Batteriemodus ............
- Seite 5 (Fortsetzung) Inhalt Wellenform ..................55 Leistungsmessungen ................. 55 Gesamte harmonische Verzerrung ............ 57 Technische Daten.................. 57 Allgemein ..................57 Temperaturbereiche ................57 EMV ....................58 Sicherheit ..................58 V-Effektivwert-Sternschaltungs-Messung ........58 V-Effektivwert-Delta-Schaltungs-Messung........59 A-Effektivwertmessung ..............59 Leistungsmessung (P, S, D) .............. 60 PF (Power Factor, Leistungsfaktor).
- Seite 6 1735 Bedienungshandbuch...
- Seite 7 Tabellen Tabelle Überschrift Seite Symbole ....................2 Standardausrüstung................5 Optionales Zubehör................6 Maximal mögliche Messperioden............51...
- Seite 8 1735 Bedienungshandbuch...
- Seite 9 Spaltphasenschaltungs-Anschlüsse ............29 Drehstrom Stern-Anschlüsse ..............30 Dreiphasen-Delta-Schaltungsanschlüsse Δ - Blondel (Aron, 2-Elemente-Delta)................. 31 Dreiphasen-Delta-Schaltungsanschlüsse Δ - Blondel (Aron, 3-Elemente-Delta)................. 32 Fluke Power Log-Bildschirm..............47 Anzeige von Strom und Spannung dreier Phasen in Fluke Power Log. 48 Ersetzen des Batteriesatzes ..............53...
- Seite 10 1735 Bedienungshandbuch viii...
-
Seite 11: Einführung

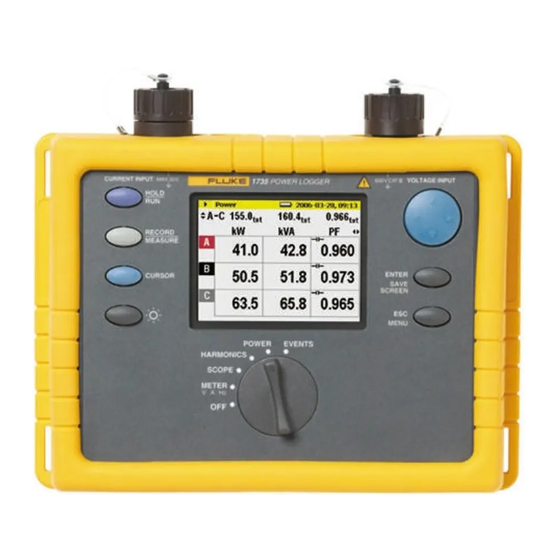

1735 Power Logger Einführung Mit diesem 1735 Power Logger (hiernach in diesem Handbuch auch „Logger“ genannt) können Spannungs-, Strom- und Netzuntersuchungen zur Bestimmung vorhandener Lasten durchgeführt werden. Der Logger ist auch ein Allzweck-Untersuchungswerkzeug für Netzqualität, das die Qualität der Spannungsversorgung an beliebigen Punkten in einem Verteilungsnetz aufzeigt. -
Seite 12: Symbole
Übereinstimmung mit den EU-Vorschriften. Canadian Standards Association ist die Zertifizierungsstelle für Übereinstimmungsprüfung für Sicherheitsstandards. Dieses Produkt nicht als Hausmüll entsorgen. Recycling- Informationen sind auf der Website von Fluke zu finden. Übereinstimmung mit den relevanten australischen Standards. Nicht um GEFÄHRLICHE STROMFÜHRENDE Leiter anlegen bzw. -
Seite 13: Sicherheitsanleitungen
Power Logger Sicherheitsanleitungen Sicherheitsanleitungen Diesen Abschnitt sorgfältig durchlesen. Der Abschnitt macht den Leser mit den wichtigsten Sicherheitsanleitungen zur Handhabung des Loggers vertraut. Ein Warnhinweis in diesem Handbuch signalisiert Bedingungen und Aktionen, die den Bediener einer oder mehrerer Gefahren aussetzen. Ein Vorsichtshinweis kennzeichnet Bedingungen und Aktionen, die den verwendeten Kalibrator oder die Messgeräte beschädigen können. - Seite 14 1735 Bedienungshandbuch • Der Steckanschluss für den Spannungsmessleitungssatz ist für 600 V CAT III konzipiert. Die maximale Spannung zwischen Außenleiter und Erdpotential darf 600 V nicht überschreiten. Bei mehrphasigen Anschlüssen darf die Spannung zwischen Phasen 800 V nicht überschreiten. •...
-
Seite 15: Standard- Und Optionales Zubehör
Fluke-1735 Akkuladegerät, BC1735, 115 V/230 V 50/60 Hz 2584895 Internationaler Netzstecker-Set für Akku-Ladegerät 2441372 FS17XX, abgeschirmter 4-Phasen-Flexi-Set für die 2637462 Modelle 1735, 1743, 1744, 1745 (15A/150A/1500A) VL1735/45, 4-PHASEN- SPANNUNGSMESSLEITUNGSSATZ MIT BANANENSTECKER FÜR FLUKE-1735/45 3276205 Dolphin-Klemme, schwarz 2540726 WC17XX, FARBKODIERTE KLEMMEN... - Seite 16 3345748 MODELLE 1735, 1743, 1744, 1745 FS17XX IP65, IP65-GESCHÜTZTER 4-PHASEN- 3474696 FLEXI-SET FÜR MODELLE 1735, 1743, 1744, 1745 3000/6000 A FLEX 4, 3000 A/6000 A 4-PHASEN- 3024472 FLEXI-SENSOR, 91,44 cm (36 ZOLL) Den Inhalt des Versandkartons auf Vollständigkeit und Beschädigung prüfen.
-
Seite 17: Cd-Rom Mit Software Und Informationen
Vor der erstmaligen Inbetriebnahme die Batterie aufladen oder zu Beginn den Ladeadapter verwenden. Stromsensoren Fluke-Flexi-Sets oder Stromzangen werden vom Logger automatisch erkannt, wenn der Logger eingeschaltet wird. Falls Stromsensoren gewechselt werden, den Logger aus- und wieder einschalten, sodass der Logger den neuen Sensor erkennen kann. -
Seite 18: Anzeigesymbole
1735 Bedienungshandbuch Anzeigesymbole Abbildung 1 zeigt die Anzeigesymbole, die der Power Logger verwendet. ehl004.eps Abbildung 1. Anzeigesymbole... -
Seite 19: Beschreibung Der Bedienelemente
Abbildung 2 zeigt die Bedienelemente des Power Logger. Aktivierung - Einstellung der Hintergrundbeleuchtung Aktivieren der jeweiligen Cursor-Funktion Umschalten zwischen Mess- und Aufzeichnungsfunktion Stoppen und Fortsetzen der Messung CURRENT INPUT VOLTAGE INPUT MAX 30V 1735 600V CAT POWER LOGGER HOLD RECORD MEASURE ENTER CURSOR... -
Seite 20: Verwenden Der Save-Taste Und Der Cursor-Taste
1735 Bedienungshandbuch Verwenden der SAVE-Taste und der CURSOR-Taste Drücken der ENTER/SAVE SCREEN-Taste speichert das aktuelle Bild als Schnappschuss. Da es sich um einen Schnappschuss handelt, kann ein gespeichertes Bild nicht mit dem Cursor verändert oder bearbeitet werden. Die Cursor-Steuertasten (4 5 2 1) werden aktiviert, sobald in den HOLD- Modus geschaltet wird. -
Seite 21: Anschlüsse
Die USB-Schnittstelle wird für die Kommunikation mit einem externen PC verwendet. Die Software „Power Log“ (gehört zum Lieferumfang) dient zum Herunterladen und Analysieren aufgezeichneter Daten. Diese Schnittstelle wird auch zum Aktualisieren der Firmware mit dem 1735 Upgrade Utility verwendet. Siehe „Installation des USB-Treibers“. Installation des USB-Treibers USB-Treiber befinden sich auf der CD-ROM, die mit dem Instrument geliefert wurde. -
Seite 22: Elementare Einstellungen (Menü)
1735 Bedienungshandbuch 3. Entweder das Standardverzeichnis durch Klicken auf Install (Installieren) auswählen oder auf Change Install Location… (Installationsort ändern...) klicken und den Dateipfad ändern. 4. Den Anweisungen auf dem Bildschirm befolgen. 5. Die erforderlichen Dateien werden auf den PC kopiert. -
Seite 23: Überblick Über Das Menü
Power Logger Vertrautheit mit dem Messgerät Überblick über das Menü Menü Aufzeichnung Mittelungszeit Ereignisschwellen Ansehen/Löschen Schnappschüsse Speicherplatz 10.10 Speicherplatz 10.20 Speicherplatz 21.30 Ansehen Auto- Speicherplatz 31.40 Schnappschüsse Speicherplatz 41.50 Speicherplatz 01..06 Anzeigenkontrast Geräteinstellungen Stromsensoren Spannungswandler Hintergrundbeleuchtung Version und Kalibrierung Versorgungsnetz Stromtyp Nennspannung Frequenz... -
Seite 24: Aufladen Des Internen Akkus
Aufladen des internen Akkus Vor Gebrauch des Loggers müssen die internen Akkus wie folgt aufgeladen werden: 1. 1735 Akku-Ladegerät wie erforderlich auf 115 V oder 230 V einstellen. 2. Bei abgeschaltetem Logger das BC1735 Akku-Ladegerät an eine Steckdose anschließen und dann an den Logger. -
Seite 25: Parameterkonfiguration
Power Logger Betriebsgrundlagen Ändern von Parametern: • Die angezeigten Parameter können mit der Cursor-Steuertaste (in den vorgegebenen Werten) verändert werden. • Wenn die Werte nicht vorgegeben sind, können sie mit der Cursor- Steuertaste verändert werden. Mit 4 5 kann die Dezimalstelle ausgewählt werden, mit 2 1 kann der Wert verändert werden. - Seite 26 1735 Bedienungshandbuch Mit Benutzerdefiniert kann ein beliebiger Mittelungszeitwert ausgewählt werden. Abhängig von der ausgewählten Mittelungszeit wird die maximal verfügbare Aufzeichnungszeit gleichzeitig auf der Anzeige angegeben. Bis zu 4320 Mittelungsintervalle können mit der Aufzeichnungsfunktion aufgezeichnet werden. Im Menü Ereignisschwellen kann die Schwellenspannung ausgewählt werden, bei der die Aufzeichnung gestartet werden soll (siehe auch „Harmonische“).
-
Seite 27: Ansehen/Löschen Schnappschüsse
Power Logger Betriebsgrundlagen Ansehen/Löschen Schnappschüsse Einen der gespeicherten Schnappschüsse auswählen. Die ENTER-Taste drücken, um ihn anzuzeigen. Alle Schnappschüsse enthalten das Datum und die Uhrzeit sowie den Messmodus, in dem gespeichert wurde. Jede Seite listet 10 Schnappschüsse. 4 5 verwenden, um die Seite zu wechseln. ehl011.bmp... -
Seite 28: Ansehen Auto-Schnappschüsse
1735 Bedienungshandbuch Ansehen Auto-Schnappschüsse Mit diesem Menüelement können die automatisch im Speichermodus gespeicherten Schnappschüsse einer Aufzeichnungssitzung angezeigt werden. Es sind 6 Schnappschüsse verfügbar (01 bis 06). Mit der CURSOR-Taste eines der Bilder auswählen und die ENTER-Taste drücken, um es anzuzeigen. -
Seite 29: Gerätesetup
Power Logger Betriebsgrundlagen Gerätesetup Diese Menüoption ermöglicht Einstellungen in den folgenden Untermenüs: • Stromsensoren • Spannungswandler • Phasenerkennung • Hintergrundbeleuchtung • Version und Kalibrierung Diese Elemente sind nachfolgend einzeln beschrieben: Stromsensoren Wenn ein Flexi-Set oder ein Stromsensor am Messgerät angeschlossen ist, wird dies automatisch erkannt, jedoch nur beim Einschalten. - Seite 30 1735 Bedienungshandbuch 21 verwenden, um das Stromübersetzungsverhältnis auszuwählen. 4 5 verwenden, um das Verhältnis einzugeben. ehl014.bmp 4 5 verwenden, um die Stelle auszuwählen, und 2 1 verwenden, um den Wert einzustellen. ehl015.bmp Der Effekt des Verhältnisses wird am unteren Rand der Anzeige angezeigt, wobei der Primärstrom des Zwischenwandlers oberhalb des Sekundärstroms...
-
Seite 31: Spannungswandler
Power Logger Betriebsgrundlagen Spannungswandler Wenn Spannungswandler verwendet werden, „Wandlerfaktor“ mit der ENTER-Taste auswählen. Die 4 5 Taste drücken und mit 2 1 ein beliebiges Übersetzungsverhältnis eingeben. Für Einzelheiten zum Übersetzungsverhältnis siehe die Informationen zum Spannungswandler. Phasenerkennung Hier kann ausgewählt werden, ob die Anzeige „A, B, C“ oder „L1, L2, L3“ für Phasenerkennung anzeigt. -
Seite 32: Versorgungsnetz
1735 Bedienungshandbuch Versorgungsnetz Hier kann die Einstellung für Netztopologie vorgenommen werden: Einphasig, Spaltphase, Sternschaltung, 2-Element-Delta, 3-Element-Delta. Netzspannung und Frequenz werden ebenfalls hier eingestellt. ehl016.bmp Datum und Uhrzeit Hier können das aktuelle Datum und die aktuelle Uhrzeit eingegeben werden. Sprache Präsentiert ein Menü mit den für die Logger-Anzeige verfügbaren Sprachen. -
Seite 33: Messfunktionen
Power Logger Messfunktionen Messfunktionen Übersicht Die folgenden Informationen bieten einen Überblick über die einzelnen Drehschalterpositionen. Meter Volts/Amps/Hz Diese Funktion zeigt Spannungs- und Stromwerte gleichzeitig an, sowie Frequenz und Nullleiterstrom. Der Bediener kann diese Messfunktion auch verwenden, um sich einen Überblick über diese Werte zu verschaffen, bevor er das Signal mit den anderen Funktionen im Detail analysiert. -
Seite 34: Ereignisse
1735 Bedienungshandbuch Hinweis Demand (Bedarf/Leistung) kann aufgezeichnet werden; dazu wird die Mittelungsperiode im Einstellungsmenü auf 10 oder 15 Minuten eingestellt, was eine Aufzeichnung fortlaufender Mittelwerte ergibt. Dies wird Block-Demand genannt. Ereignisse Ereignisse (Events) sind Spannungsabfälle, Spannungsspitzen und Unterbrechungen. Dieser Messmodus zeichnet automatische alle Ereignisse für spätere Beurteilung auf. -
Seite 35: Farbkodierte Klemmen
Power Logger Messfunktionen Kabel nicht verwenden. Vor dem Anschließen an die Last sicherstellen, dass alle Steckverbindungen korrekt am Logger angeschlossen sind und festsitzen, um Berührung mit stromführenden Leitern zu vermeiden. Einzelner isolierter, stromführender Leiter Entriegelung Lastrichtungspfeil Griffschutz ehl045f.eps Abbildung 5. Verwenden der optionale Mini-Zangen Farbkodierte Klemmen Der Logger umfasst farbkodierte Klemmen (Satz), die an den Messleitungen angebracht werden können. -
Seite 36: Einphasen- Und Spaltphasenschaltungen
1735 Bedienungshandbuch Einphasen- und Spaltphasenschaltungen Für Einphasenschaltung + Nullleiter siehe Abbildung 6. Messleitungen wie folgt anschließen: Spannung: Netz Messleitungen Leitung A (L1) Leitung (gleich) B (L2) Leitung (gleich) C (L3) Stromstärke: Netz Messleitungen A (L1) Nicht verbunden B (L2) Nicht verbunden... -
Seite 37: Einphasenschaltungs-Anschlüsse
Power Logger Messfunktionen L2 L3 N edx040.eps Abbildung 6. Einphasenschaltungs-Anschlüsse... -
Seite 38: Spaltphasenschaltungen
1735 Bedienungshandbuch Spaltphasenschaltungen Für Spaltphasenschaltung ist der Nulleiter der Mittelleiter und es gibt zwei stromführende Leiter, die den Messleitungen A und B entsprechen. AB ist die Spannung von Phase zu Phase, was dem Zweifachen der einzelnen stromführenden Leiter entspricht. Siehe Abbildung 7. Messleitungen wie folgt anschließen:... -
Seite 39: Messung In Einem Dreiphasenversorgungsnetz
Power Logger Messfunktionen L2 L3 N edx041.eps Abbildung 7. Spaltphasenschaltungs-Anschlüsse Messung in einem Dreiphasenversorgungsnetz Um alle Phasen im Dreiphasenversorgungsnetz mit dem Logger zu messen, den Logger gemäß den folgenden Abbildungen an das Messstromnetz anschließen. Einzelheiten siehe „Power“. -
Seite 40: Drehstrom Stern-Anschlüsse
1735 Bedienungshandbuch Spannung: Netzleitung Messleitungen A (L1) A (L1) B (L2) B (L2) C (L3) C (L3) Stromstärke: Netzleitung Messleitungen A (L1) A (L1) B (L2) B (L2) C (L3) C (L3) L2 L3 N edx042.eps Abbildung 8. Drehstrom Stern-Anschlüsse... -
Seite 41: Dreiphasen-Delta-Schaltungsanschlüsse Δ - Blondel
Power Logger Messfunktionen L2 L3 N edx043.eps Abbildung 9. Dreiphasen-Delta-Schaltungsanschlüsse Δ - Blondel (Aron, 2-Elemente-Delta) -
Seite 42: Volts/Amps/Hertz
1735 Bedienungshandbuch L2 L3 N edx046f.eps Abbildung 10. Dreiphasen-Delta-Schaltungsanschlüsse Δ - Blondel (Aron, 3-Elemente-Delta) Volts/Amps/Hertz Mit dem Drehschalter „Meter“ auswählen. Dieser Modus misst Werte für jede Phase (A, B, C) von • Spannung (V) • Stromstärke (I) • Frequenz (F) •... -
Seite 43: Aufzeichnung
• Stromstärke (I) • Frequenz (F) Diese Werte können im Messgerät aufgezeichnet, heruntergeladen und mit dem Softwarepaket Fluke Power Log analysiert werden. Messung In diesem Messmodus werden folgende Informationen angezeigt: ehl024.bmp Diesen Schalter verwenden, um die folgenden Werte zu erhalten:... -
Seite 44: Speichern
1735 Bedienungshandbuch Speichern Mit Save/Enter wird ein Schnappschuss erzeugt und demnach das aktuelle Bild der Anzeige am nachfolgend angegebenen Speicherplatz gespeichert. Aufzeichnungsfunktion Mit Record/Measure kann die Aufzeichnungsfunktion gestartet oder in den Messmodus zurückgeschaltet werden. Vor dem Start wird die maximale Aufzeichnungszeit angegeben, und dieser Wert kann mit Esc und anschließender Eingabe mit der Cursor-Steuertaste verändert werden. -
Seite 45: Leistung
- V und In Analysieren der gemessenen Werte der aufgezeichneten Funktion: Diese Werte können im Messgerät aufgezeichnet, heruntergeladen und mit dem Softwarepaket Fluke Power Log analysiert werden. Leistung Mit dem Drehschalter „Power“ auswählen. In diesem Messmodus können die folgenden Werte für jede Phase (A, B, C) ermittelt werden: •... -
Seite 46: Messung
1735 Bedienungshandbuch • Cos ϕ und mittlerer cos ϕ für jede der drei Phasen. • Wirkenergie (EP) in kWh. • Blindenergie (EQ) in kVAR. Hinweis Beim Betrieb in einem der DELTA-Anschlussmodi zeigt der Logger nur Ptotal, Qtotal und den dazugehörigen Leistungsfaktor an. -
Seite 47: Dreiphasen-Leistungstheorie
Power Logger Messfunktionen - kW, kVA und kWh - kW, kVA und kVARh Durch Drücken von 21 wird die summierende Energiefunktion aktiviert; dies muss durch Drücken von RUN zur Aktivierung des Akkumulationszeitgebers bestätigt werden. ehl027.bmp Die Akkumulationszeit wird oben auf der Messanzeige angegeben. Erneutes Drücken von 21 liefert eine Detailansicht der einzelnen Phasenwerte. -
Seite 48: Speichern
1735 Bedienungshandbuch Der Nullleiter kann angeschlossen sein, doch er beeinträchtigt die Messung nicht, selbst in offenem Zustand. Wenn kein Nullleiter angeschlossen ist, wird über Symmetrisationswiderstände ein virtueller „Messnullleiter“ im Logger eingerichtet. Im Blondel-Schaltkreis (oder Aron) wird Phase L2 zur Rückleitung für L1 und L3, wodurch der Strom I als die Summe der zwei negativen Ströme I... -
Seite 49: Aufzeichnungsfunktion
Auto-Schnappschüsse werden im Verlauf einer Aufzeichnung gespeichert. Die gespeicherten Schnappschüsse können über das Menü Ansehen Auto- Schnappschüsse abgerufen werden. Hinweis Den Logger während einer Aufzeichnung mit dem BC 1735 Netzadapter betreiben, um Abschaltung wegen schwacher Batterie zu vermeiden. Wirkleistung und Blindleistung werden in der Aufzeichnungsfunktion nicht angezeigt. -
Seite 50: Aufzeichnung
Verzerrungsleistung (D) • Summierte Werte (kWh, kVAh, kVARh) Diese Werte können im Messgerät aufgezeichnet, heruntergeladen und mit dem Softwarepaket Fluke Power Log analysiert werden. Ereignisse Mit dem Drehschalter „Events“ auswählen. Dieser Messmodus zeichnet die Spannung jeder Phase (L ) im Fall von Spannungsabfällen, Spannungsspitzen oder Unterbrechungen auf... -
Seite 51: Speichern
Mit Hold/Run kann die Messung gestoppt/gestartet werden, oder es kann eine neue Messung gestartet werden. Speichern Mit Save/Enter wird ein Schnappschuss erzeugt und demnach die aktuelle Anzeige am nachfolgend angegebenen Speicherplatz gespeichert. Aufgezeichnete Ereignisse Aufgezeichnete Ereignisse können mit dem Softwarepaket Fluke Power Log heruntergeladen werden. -
Seite 52: Oberschwingungen
1735 Bedienungshandbuch Fluke Power Log präsentiert die Ereignisdaten in einer Reihe von Formaten: • ähnliche grafische Darstellungen wie auf dem Messgerät • Statistikformat mit Anzahl Ereignissen, Zeitdauerbereich und Spannungsbereich • Kalkulationsblattformat mit Datum/Zeitstempel, Ereignistyp und Zeitdauer Oberschwingungen Mit dem Drehschalter „Harmonics“ auswählen. -
Seite 53: Aufzeichnungsfunktion
Power Logger Messfunktionen Harmonischen abgelesen werden können. Mit 21 kann die Skala geändert werden; 4 5 zur Auswahl der einzelnen Harmonischen von 100 %-50 % bis 50 %-25 % oder 10 %-5 % verwenden. ehl031.bmp Aufzeichnungsfunktion Record/Measure startet die Aufzeichnungsfunktion bzw. schaltet von Aufzeichnung in den Messmodus. -
Seite 54: Aufzeichnung
1735 Bedienungshandbuch Wenn die Grafik während der Aufzeichnung den Bildschirmrand erreicht, wird ein Bild der aktuellen Anzeige gespeichert. Die Anzeige wird dann gelöscht und die Aufzeichnung fortgesetzt. Bis zu 6 Auto-Schnappschüsse werden im Verlauf einer Aufzeichnung gespeichert. Die gespeicherten Schnappschüsse können über das Menü Ansehen Auto- Schnappschüsse abgerufen werden. -
Seite 55: Oszilloskop
Power Logger Messfunktionen Oszilloskop Mit dem Drehschalter „Scope“ auswählen. Dieser Messmodus liefert ein Live-Bild der Wellenformen von • Spannung (V) • Stromstärke (I) • Winkel (ϕ) für alle drei Phasen (L1, L2, L3). Messung Wenn der Messmodus mit dem Drehschalter ausgewählt wird, erscheint die folgende Abbildung auf der Anzeige. -
Seite 56: Speichern
(falls nicht, auf „launch.exe“ doppelklicken und das Programm ausführen). Die auf dem Bildschirm eingeblendeten Anweisungen befolgen (Menü). Power Log ist eine bedienerfreundliche jedoch umfassende Anwendung, die für optimale Nutzung des 1735 Power Loggers durch den Bediener konzipiert wurde. Neue Versionen werden bei Verfügbarkeit unter www.Fluke.com bereitgestellt. -
Seite 57: Verwenden Von Power Log
PC-Software „Power Log“ edx034.bmp Abbildung 12. Fluke Power Log-Bildschirm Fluke Power Log umfasst mehrere Symbolleisten, die schnellen Zugriff auf häufig verwendete Funktionen bieten. Diese Funktionen sind aus über die Menüleiste verfügbar. Alle Symbolleisten können durch Ziehen vorab angeordnet oder „unverankert/floating“ existieren. Unverankerte Symbolleisten können durch Klicken auf die Schaltfläche „X“... -
Seite 58: Anzeige Von Strom Und Spannung Dreier Phasen In Fluke Power Log
Vermeidung des Drucks unnötiger Daten und der Erzeugung großer Berichte angepasst werden. edx035.bmp Abbildung 13. Anzeige von Strom und Spannung dreier Phasen in Fluke Power Log In Power Log hat jede Datei ihr eigenes Fenster innerhalb des Hauptfensters. -
Seite 59: Energieaufzeichnung Mit Fluke Power Log
Power Logger PC-Software „Power Log“ Energieaufzeichnung mit Fluke Power Log Die mitgelieferte Software Fluke Power Log ermöglicht die Analyse von Energiedaten in zwei Modi. Der erste Modus zeigt die Energie als eine fortschreitende Kurve: edx036.bmp... - Seite 60 1735 Bedienungshandbuch Im zweiten Modus kann eine Aggregationszeit eingestellt werden Die minimale Aggregationszeit ist gleich wie die aufgezeichnete mittlere Periode. Werte, die größer sind als die aufgezeichnete Periode, können ebenfalls eingestellt werden. edx037.bmp...
-
Seite 61: Aufzeichnen Von Demand (Bedarf/Leistung) Mit Dem 1735 Power Logger
Power Logger PC-Software „Power Log“ Aufzeichnen von Demand (Bedarf/Leistung) mit dem 1735 Power Logger Dieser Abschnitt enthält ein Beispiel für die Verwendung der Aufzeichnungsfunktion zum Aufzeichnen von 15-Minuten- Leistungsmittelwerten über 30 Tage. Dies ist jedoch nur ein Beispiel der Arten von Aufzeichnungen, die erzielt werden können. -
Seite 62: Im Innern Des Logger
1735 Bedienungshandbuch Im Innern des Logger Netzstrom oder Batteriemodus Der Logger kann mit dem gelieferten Ladeadapter im Dauerbetrieb oder mit der eingebauten Batterie mit für einige Stunden betrieben werden. Die Batterie dient zum Überbrücken von Stromunterbrechungen während Aufzeichnungssitzungen und zur Bereitstellung von Betriebsstrom für Fehlerbehebung und Analyse von Signalen im Handbetrieb. -
Seite 63: Ersetzen Des Batteriesatzes
Power Logger Im Innern des Logger Batteriesatz ehl038.eps Abbildung 14. Ersetzen des Batteriesatzes Hinweis Beim Ersetzen der Batterie ausschließlich Originalersatzteile verwenden, siehe Abschnitt „Standard- und optionales Zubehör“. -
Seite 64: Wartung
Wenn der Logger ordnungsgemäß verwendet wird, erfordert das Gerät keine besondere Wartung oder Reparatur. Wartungsarbeiten dürfen nur durch angewiesenes Fachpersonal durchgeführt werden. Diese Arbeiten dürfen nur in einem autorisierten Servicezentrum während der Garantiezeit durchgeführt werden. Für Standorte und Kontaktinformationen zu Fluke Servicezentren weltweit siehe www.fluke.com. Reinigung W Vorsicht Zur Vermeidung von Schäden am Logger keine... -
Seite 65: Messtheorie
Power Logger Messtheorie Messtheorie Die folgenden Formeln sind die Grundlage der gemessenen Werte: Spannungs- und Strommessung ∫ Effektivwert von Spannungen ∫ Effektivwert von Strömen Effektivwert von Nullleiterstrom Null wird berechnet, wenn der Nullleiter nicht gemessen wird, d. h. wenn kein 4-Phasen-Flexi-Set angeschlossen ist. - Seite 66 1735 Bedienungshandbuch → ∑ Wirkleistung über mittleres Intervall Pi zu einzelnen 200 ms Werten M zu Anzahl von Werten Gesamtwirkleistung Gesamtwirkleistung Blondel (Aron) − Gesamtblindleistung Blondel (Aron) ⋅ Gesamtscheinleistung − = Blondel- (Aron-)Schaltkreis ∑ ϕ × × sin( Blindleistung (200 ms Mittelwerte) Vk, Ik, ϕk-Werte von Harmonischen...
-
Seite 67: Gesamte Harmonische Verzerrung
Power Logger Technische Daten Gesamte harmonische Verzerrung ∑ × Gesamte harmonische Verzerrung V1 bis Effektivwert der Grundfrequenz Vh bis Effektivwert der h-ten Harmonischen ⎛ ⎞ ∑ ⎜ ⎜ ⎟ ⎟ − ⋅ factor k-Faktor ⎝ ⎠ … h-te Harmonische (A) …... -
Seite 68: Emv
1735 Bedienungshandbuch Hinweis Die obigen Bestimmungen sind in europäischen Normen definiert. Um die Spezifikation an einen beliebigen Punkt im Arbeitstemperaturbereich zu berechnen, den unten aufgeführten Temperaturkoeffizienten verwenden. Temperaturkoeffizient: ±0,1 % des gemessenen Werts pro K. Eigenfehler: Bezieht sich auf Referenztemperatur, max. Abweichung wird für 2 Jahre gewährleistet. -
Seite 69: V-Effektivwert-Delta-Schaltungs-Messung
Power Logger Technische Daten V-Effektivwert-Delta-Schaltungs-Messung Messbereich: 100/115/190/208/220/380/400/415/450/480/600/660/690/720/830 V AC Eigenfehler: ±(0,2 % Messwert + 5 Stellen) Betriebsfehler: ±(0,5 % Messwert + 10 Stellen) Auflösung: 0,1 V A-Effektivwertmessung Flexi-Sets und Stromsensoren mit Spannungsausgang werden unterstützt. Alle Stromsensoren müssen 600 V/CAT III entsprechen. Flexi-Set I-Bereiche: 15 A/150 A/3000 A RMS (unverzerrte Sinuswelle) Auflösung:... -
Seite 70: Leistungsmessung (P, S, D)
1735 Bedienungshandbuch Leistungsmessung (P, S, D) • Messbereich: siehe V RMS und A RMS Messung • Leistungsfehler werden durch Addition der Fehler von Spannung und Stromstärke berechnet. • Zusätzlicher Fehler aufgrund von Leistungsfaktor PF: • Spezifizierter Fehler x (1-IPFI) •... -
Seite 71: Oberschwingungen
Power Logger Technische Daten Oberschwingungen Messbereich: 1 bis 50. Harmonische (< 50 % von Vm) Genauigkeit: Vm, Im, THDV, THDI: Gemäß IEC 1000-4-7, Klasse B Vm, Im, THDV, THDI: Gemäß IEC 1000-4-7, Klasse B Vm ≥ 3 % Vn: 5 % V Vm <... -
Seite 72: Unwucht
1735 Bedienungshandbuch Unwucht Effektivwertfehler siehe V-Effektivwert-Spezifikation. Phasenwinkelfehler. Eigenfehler: ±(0,5 % Messwert + 5 Stellen) Betriebsfehler: ±(1 % Messwert + 10 Stellen) Auflösung: 0,1° Hinweis Bei Verwendung von Flexi-Sets sicherstellen, dass der Leiter gegenüber dem Flexi-Set-Verschluss (siehe Abbildung unten) platziert ist. -
Seite 73: Aufgezeichnete Werte
Anhang A Aufgezeichnete Werte Aufgezeichnete Werte Gespeicherte Messfunktion Beschreibung Parameter Volts/Amps/Hertz Spannungen Spannung V1 AN Volt und Ampere VL1, VL2, SPANNUNG (AVG) VL3, Spannung V1 AN Volt und Ampere SPANNUNG (MAX) AVG, MIN, MAX RMS Spannung V1 AN Volt und Ampere Werte SPANNUNG (MIN) Spannung V2 BN Volt und Ampere... -
Seite 74: Beschreibung
1735 Bedienungshandbuch Gespeicherte Messfunktion Beschreibung Parameter Strom I2 BN Volt und Ampere STROM (AVG) Strom I2 BN Volt und Ampere STROM (MAX) Strom I2 BN Volt und Ampere STROM (MIN) Strom I3 CN Volt und Ampere STROM (AVG) Strom I3 CN Volt und Ampere STROM... - Seite 75 Power Logger Aufgezeichnete Werte Oberschwingungen Spannungen VL1, Spannung V1 AN VL2, VL3, AVG, MIN, Harmonische SPANNUNG MAX RMS Werte (AVG) Spannung V1 AN Harmonische SPANNUNG (MAX) Spannung V1 AN Harmonische SPANNUNG (MIN) Spannung V2 BN Harmonische SPANNUNG (AVG) Spannung V2 BN Harmonische SPANNUNG (MAX) Spannung V2 BN...
- Seite 76 1735 Bedienungshandbuch STROM (AVG) Strom I3 CN Harmonische STROM (MAX) Strom I3 CN Harmonische STROM (MIN) Strom IN NG Harmonische STROM (AVG) Strom IN NG Harmonische STROM (MAX) Strom IN NG Harmonische STROM (MIN) THD I L1, L2, L3, In,...
- Seite 77 Power Logger Aufgezeichnete Werte SPANNUNG (MIN) THD V2 BN Harmonische SPANNUNG (AVG) THD V2 BN Harmonische SPANNUNG (MAX) THD V2 BN Harmonische SPANNUNG (MIN) THD V3 CN Harmonische SPANNUNG (AVG) THD V3 CN Harmonische SPANNUNG (MAX) THD V3 CN Harmonische SPANNUNG (MIN) Werte von geraden und ungeraden...
- Seite 78 1735 Bedienungshandbuch STROM (MIN) Strom I3 CN Leistung STROM (AVG) Strom I3 CN Leistung STROM (MAX) Strom I3 CN Leistung STROM (MIN) Strom I NG Leistung STROM (AVG) Strom I NG Leistung STROM (MAX) Strom I NG Leistung STROM (MIN)
- Seite 79 Power Logger Aufgezeichnete Werte SPANNUNG (MAX) Spannung V2 BN Leistung SPANNUNG (MIN) Spannung V3 CN Leistung SPANNUNG (AVG) Spannung V3 CN Leistung SPANNUNG (MAX) Spannung V3 CN Leistung SPANNUNG (MIN) Scheinleistungen S1, Scheinleistung S1 AN S2, S3, Leistung LEISTUNG (AVG) AVG, MIN, MAX Scheinleistung S1 AN Werte...
- Seite 80 1735 Bedienungshandbuch Leistung LEISTUNG (AVG) Blindleistung Q3 CN Leistung LEISTUNG (MAX) Blindleistung Q3 CN Leistung LEISTUNG (MIN) Verzerrungsleistungen Verzerrungsleistung D1 AN D1, D2, D3, AVG, Leistung LEISTUNG (AVG) MIN, MAX Werte Verzerrungsleistung D1 AN Leistung LEISTUNG (MAX) Verzerrungsleistung D1 AN...
- Seite 81 Power Logger Aufgezeichnete Werte LEISTUNG (MAX) Cos PHI 2 BN Leistung LEISTUNG (MIN) Cos PHI 3 CN Leistung LEISTUNG (AVG) Cos PHI 3 CN Leistung LEISTUNG (MAX) Cos PHI 3 CN Leistung LEISTUNG (MIN) Leistungsfaktoren Leistungsfaktor PF1 AN PF1, PF2, PF3, AVG, Leistung LEISTUNG (AVG) MIN, MAX Werte Leistungsfaktor PF1 AN...
- Seite 82 1735 Bedienungshandbuch Spannungen VL1, ABFALL-Phase CN WERT VL2, VL3, MIN, MAX AUFZ. SPANNUNG MIN von 10-ms- VOLT EFFEKTIVWERT Effektivwert-Werten ABFALL-Phase CN WERT AUFZ. SPANNUNG MAX VOLT EFFEKTIVWERT BAND-Phase CN WERT AUFZ. SPANNUNG MIN VOLT EFFEKTIVWERT BAND-Phase CN WERT AUFZ. SPANNUNG MAX...
