Inhaltsverzeichnis

Die DSX-5000 CableAnalyzer Module können an Versiv
und Remote-Einheiten angeschlossen werden, um robusten,
Handgeräte-Tester zu bilden, mit denen Sie die Zertifizierung,
Fehlerbehebung und Dokumentation von Twisted Pair-
Netzwerkverkabelung durchführen können.
Zugriff auf die Produkthandbücher
Diese Anleitung bietet allgemeine Informationen und erste
Schritte zur Verwendung des Testers. Ausführlichere
Informationen finden Sie in den neuesten Ausgaben der
Handbücher Versiv Bedienungshandbuch und Versiv Technical
Reference Handbook (Versiv Technisches Referenzhandbuch),
die auf der Fluke Networks-Website zur Verfügung stehen.
Symbole
Warnung oder Vorsicht: Risiko der Beschädigung oder
Unbrauchbarmachung von Gerät oder Software. Siehe
Erklärungen in den Handbüchern.
Warnung: Gefahr von Brand, elektrischem Schlag oder
Personenschäden.
Schließen Sie dieses Gerät nicht an öffentliche
Kommunikationsnetzwerke (z. B. Telefonnetze) an.
Dieses Gerät entspricht den Kennzeichnungsvorschriften
der WEEE-Richtlinie. Das angebrachte Etikett weist darauf
hin, dass dieses elektrische/elektronische Produkt nicht in
Hausmüll entsorgt werden darf. Produktkategorie: In Bezug
auf die Gerätetypen in Anhang I der WEEE-Richtlinie ist
dieses Produkt als Produkt der Kategorie 9,
„Überwachungs- und Kontrollinstrument", klassifiziert.
Dieses Gerät nicht mit dem Hausmüll entsorgen.
*4329967*
PN 4329967 (German) May 2013, Rev. 4 6/2016
2013-2016 Fluke Corporation
All product names are trademarks of their respective companies.

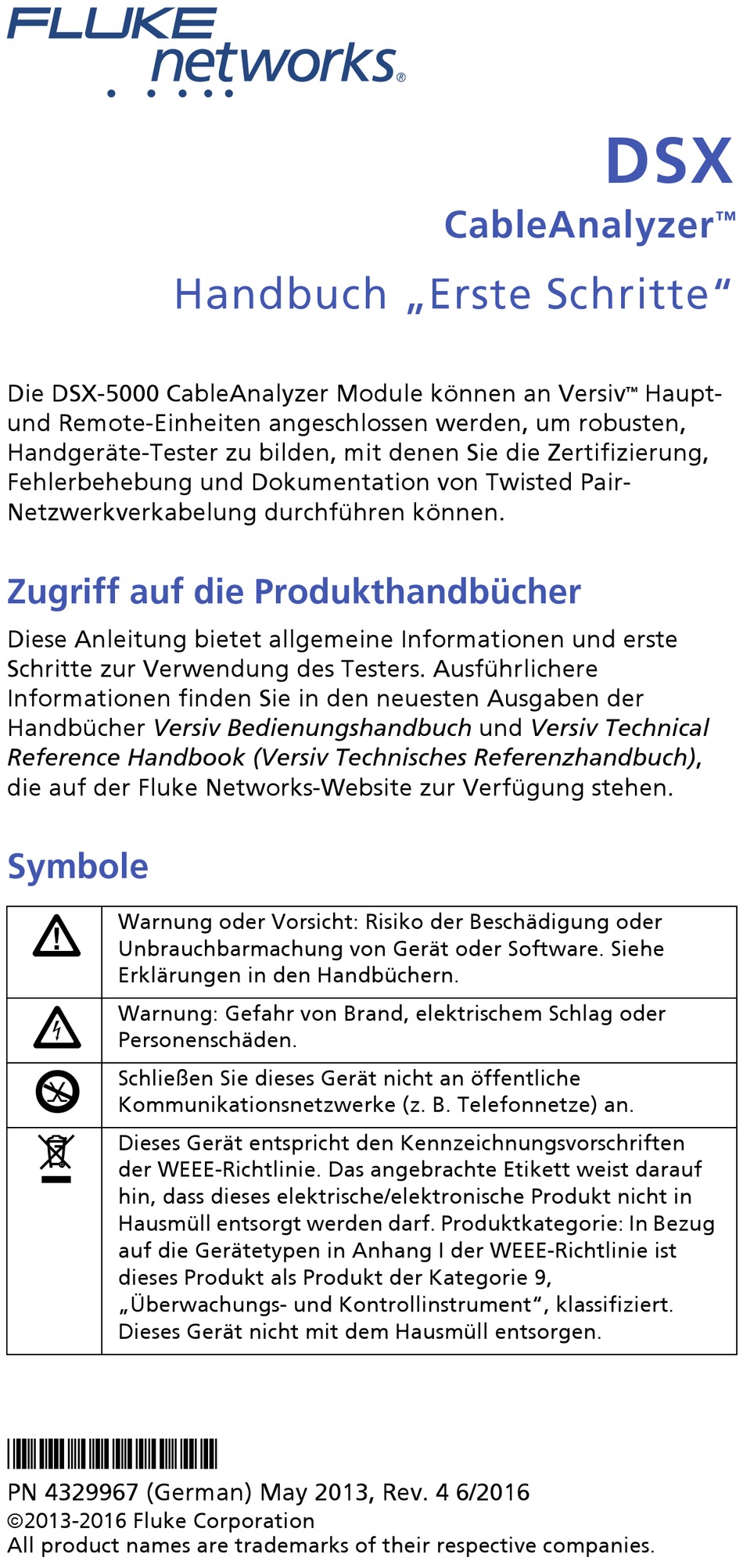

Handbuch „Erste Schritte"
CableAnalyzer
DSX
™
