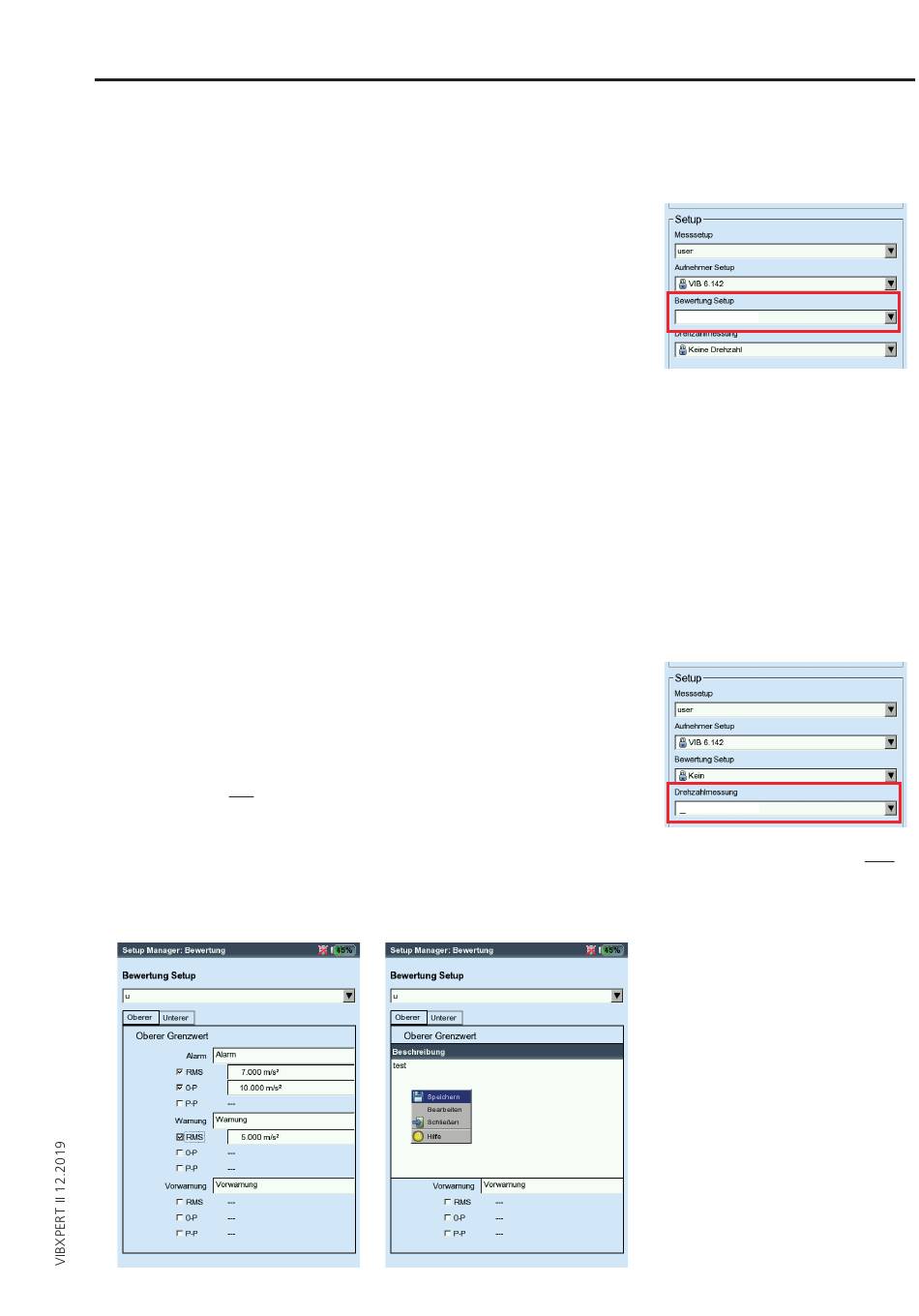

C. Setup zur Bewertung einer Kennwert- / Zeitsignalmessung
Für Kennwert-Messaufgaben, die gemäß ISO 10816-3 gemessen wer-
den, sind die entsprechenden Grenzwerte in voreingestellten Bewer-
tungs-Setups hinterlegt. Für alle übrigen Messaufgaben legen Sie ein
benutzerdefiniertes Bewertungs-Setup an.
• Selektieren Sie den gewünschten Kennwert.
• Stellen Sie den Grenzwert ein (s.u.).
• Ändern Sie gegebenenfalls den Namen des Grenzwertes.
Zum Wechseln der Register ('Oberer' / 'Unterer') drücken Sie die ‚+/-
' Taste, oder wählen Sie diese mit den Navigationstasten aus.
Geben Sie eine Beschreibung für das Bewertungs-Setup ein:
• Drücken Sie die MENU-Taste, und klicken Sie auf ‚Beschreibung'.
Es erscheint ein (zunächst leeres) Textfeld.
• Drücken Sie die MENU-Taste, und klicken Sie auf ‚Bearbeiten'.
• Geben Sie im Text-Editor die Beschreibung ein.
• Nach dem Schließen des Text-Editors, drücken Sie die MENU-Taste
und klicken Sie auf ‚Speichern'.
D. Setup für Drehzahlmessung
Die Drehzahl sollten Sie immer dann mit aufnehmen, wenn dreh-
zahlsynchrone Linien im Spektrum auftreten, Kennfrequenzen mit
der Drehzahl nachgeführt werden müssen, oder die Frequenzachse in
Ordnungen skaliert ist (Ordnungsbasierte Analyse).
Außer der Messung, können Sie die Drehzahl per Hand eingeben
(nicht bei Phasenmessung und Auswuchten).
Um die Drehzahl vor einer Messung* eingeben zu können,...
• Markieren Sie das Menü 'Drehzahlmessung', und drücken Sie
MENU.
• Klicken Sie auf 'Bearbeiten', um den Messaufgaben-Manager für
die Drehzahlmessung zu öffnen.
• Stellen Sie im Menü ' A ufnehmer-Setup' den Aufnehmer: 'Drehzahl
manuell' ein.
Optionen
Test alarm
Drehzahl
*Wie Sie die Drehzahl per Hand nach ei-
ner Messung (nur Spektrum) eingeben,
finden Sie im nächsten Kapitel beschrie-
ben (s. S. 4-11).
Links:
Bewertungs-Setup für Kennwert
Rechts:
Bewertungs-Setup - Beschreibung
3-25
