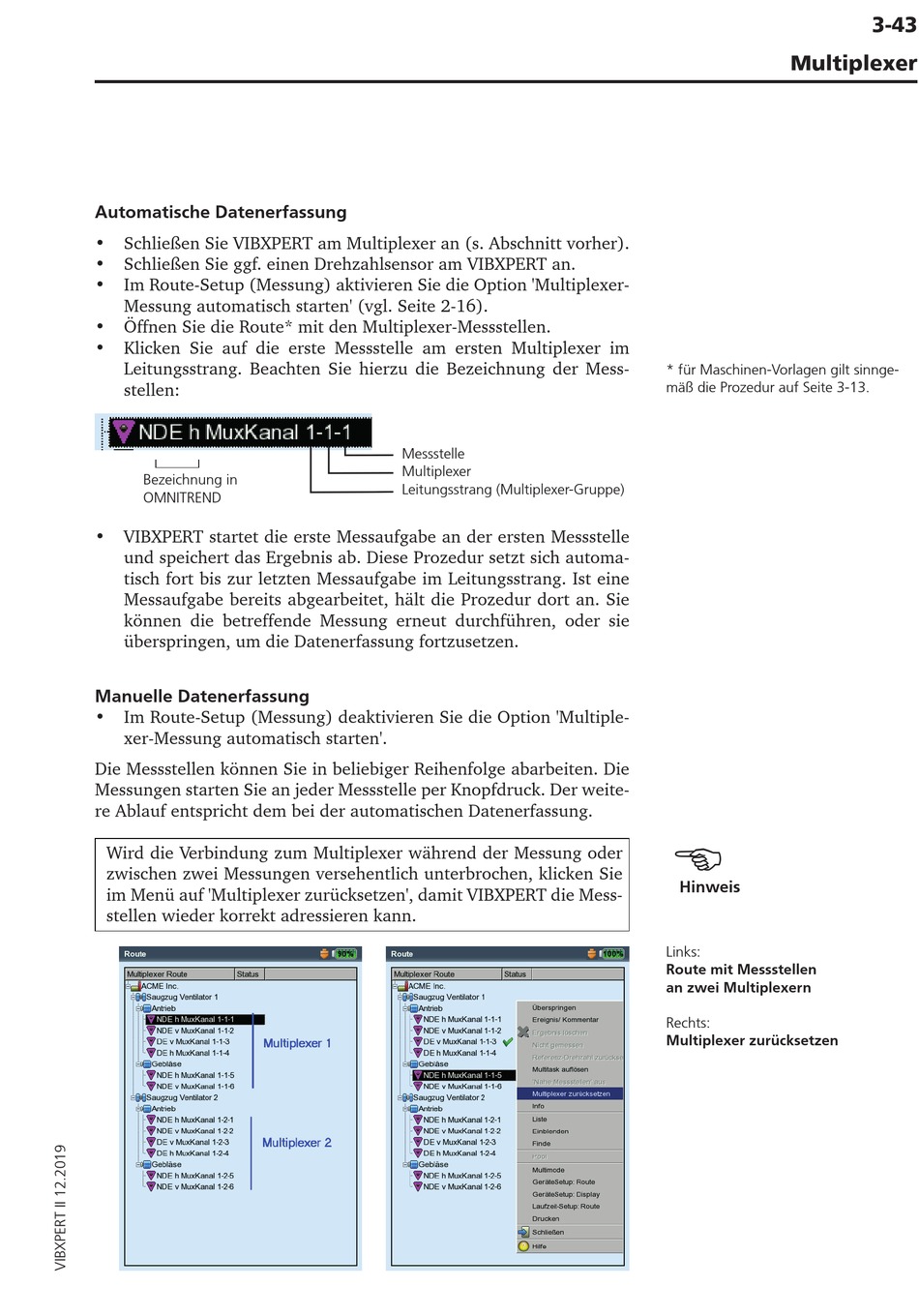

Automatische Datenerfassung
• Schließen Sie VIBXPERT am Multiplexer an (s. Abschnitt vorher).
• Schließen Sie ggf. einen Drehzahlsensor am VIBXPERT an.
• Im Route-Setup (Messung) aktivieren Sie die Option 'Multiplexer-
Messung automatisch starten' (vgl. Seite 2-16).
• Öffnen Sie die Route* mit den Multiplexer-Messstellen.
• Klicken Sie auf die erste Messstelle am ersten Multiplexer im
Leitungsstrang. Beachten Sie hierzu die Bezeichnung der Mess-
stellen:
Bezeichnung in
OMNITREND
• VIBXPERT startet die erste Messaufgabe an der ersten Messstelle
und speichert das Ergebnis ab. Diese Prozedur setzt sich automa-
tisch fort bis zur letzten Messaufgabe im Leitungsstrang. Ist eine
Messaufgabe bereits abgearbeitet, hält die Prozedur dort an. Sie
können die betreffende Messung erneut durchführen, oder sie
überspringen, um die Datenerfassung fortzusetzen.
Manuelle Datenerfassung
• Im Route-Setup (Messung) deaktivieren Sie die Option 'Multiple-
xer-Messung automatisch starten'.
Die Messstellen können Sie in beliebiger Reihenfolge abarbeiten. Die
Messungen starten Sie an jeder Messstelle per Knopfdruck. Der weite-
re Ablauf entspricht dem bei der automatischen Datenerfassung.
Wird die Verbindung zum Multiplexer während der Messung oder
zwischen zwei Messungen versehentlich unterbrochen, klicken Sie
im Menü auf 'Multiplexer zurücksetzen', damit VIBXPERT die Mess-
stellen wieder korrekt adressieren kann.
Messstelle
Multiplexer
Leitungsstrang (Multiplexer-Gruppe)
Multiplexer
* für Maschinen-Vorlagen gilt sinnge-
mäß die Prozedur auf Seite 3-13.
Hinweis
Links:
Route mit Messstellen
an zwei Multiplexern
Rechts:
Multiplexer zurücksetzen
3-43
