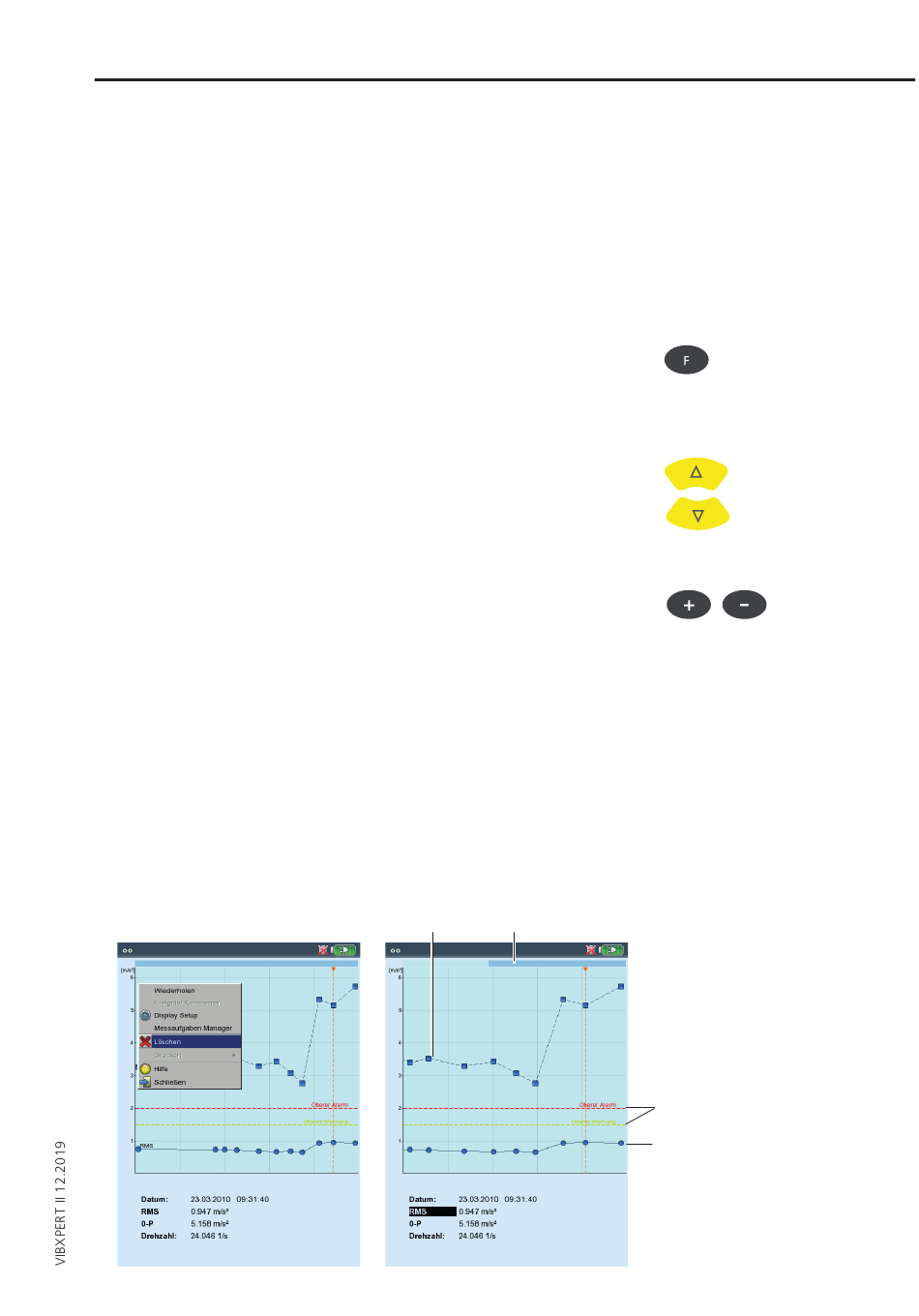

Kennwerte - Trend
Einen Kennwerte-Trend erhalten Sie, wenn Sie mehr als zwei Messun-
gen in einer Datei abspeichern (vgl. Seite 3-28f).
Auf der Trendkurve ist jede einzelne Messung durch Marker gekenn-
zeichnet. Unter dem Diagramm sind die Messwerte an der Cursor-
position, das Datum und ggf. die Drehzahl angegeben. Ereignisse
und Kommentare erscheinen ebenfalls in diesem Feld (s.u.). Mit der
F-Taste können Sie zur Darstellung der Einzelergbnisse wechseln.
Mit Hilfe der eingeblendeten Grenzwertlinie stellen Sie fest, welcher
Grenzwert überschritten worden ist (s. S. 3-25). Enthält das Dia-
gramm mehrere Kennwerte, erscheint nur die Grenzwertlinie für den
markierten Kennwert (im Beispiel: oberer Alarmwert für RMS-Wert).
Drücken Sie die Navigationstasten oben bzw. unten, um die übrigen
Kennwerte zu markieren und die jeweiligen Grenzwertlinien einzu-
blenden.
Zoom
Drücken Sie wiederholt auf die ‚+'-Taste, um die Skalierung der Zeit-
achse im Bereich des Cursors zu vergrößern. Mit der ‚–'-Taste machen
Sie diesen Vorgang wieder rückgängig.
Der Balken über dem Diagramm zeigt den dargestellten Bereich in
Bezug zum gesamten Anzeigebereich.
Messung löschen
Wenn Sie versehentlich eine Fehlmessung in den Trend eingefügt ha-
ben, löschen Sie diese wie folgt:
• Markieren Sie die Messung im Trend-Diagramm.
• Drücken Sie die MENU-Taste.
• Klicken Sie auf ‚Löschen' (s.u.).
0-p
Zoombereich
Ergebnisse
Links:
Messung löschen
Rechts:
Trend-Diagramm
Alarm / Warnung für RMS-Kennwert
RMS
4-3
