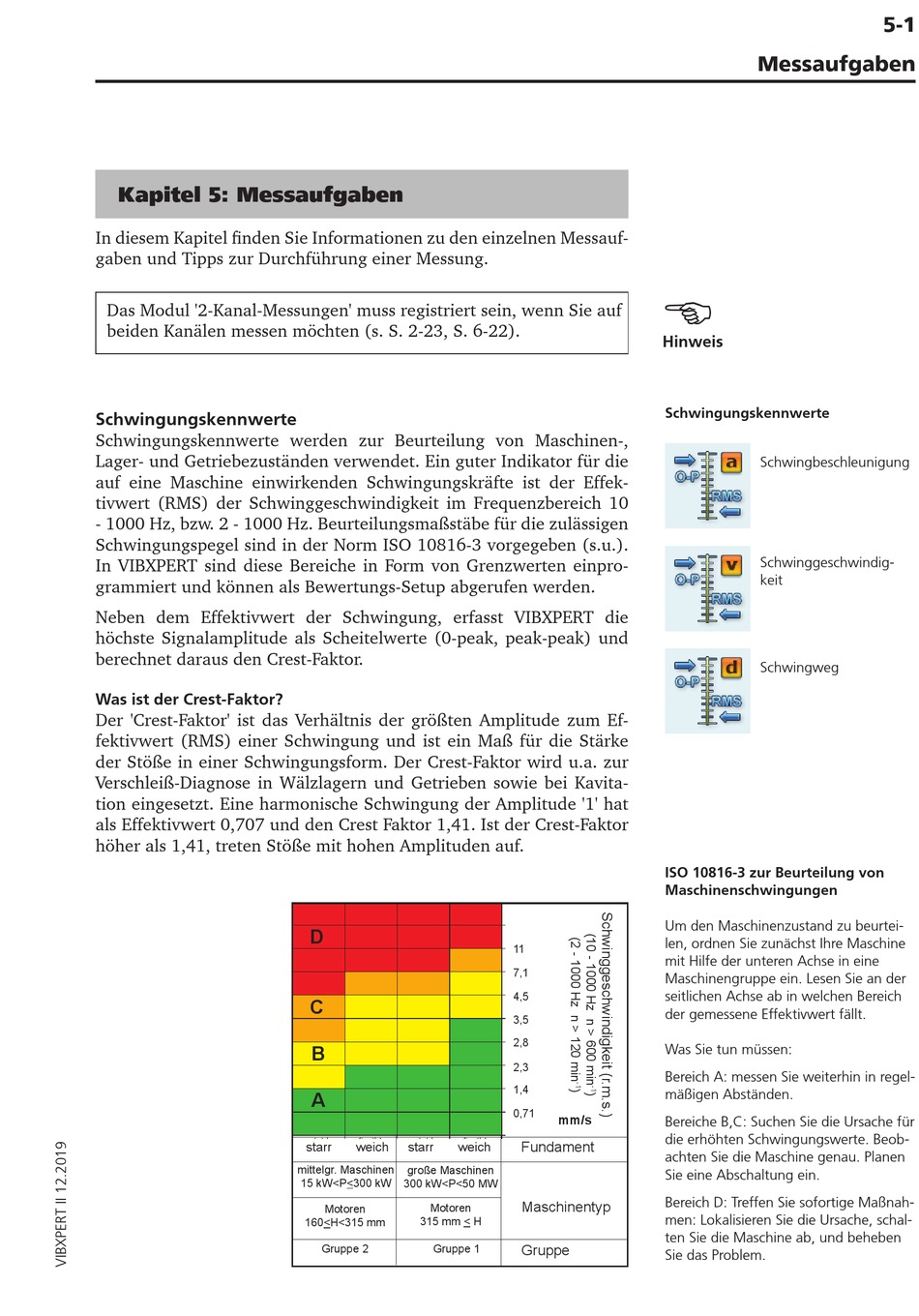

Kapitel 5: Messaufgaben
In diesem Kapitel finden Sie Informationen zu den einzelnen Messauf-
gaben und Tipps zur Durchführung einer Messung.
Das Modul '2-Kanal-Messungen' muss registriert sein, wenn Sie auf
beiden Kanälen messen möchten (s. S. 2-23, S. 6-22).
Schwingungskennwerte
Schwingungskennwerte werden zur Beurteilung von Maschinen-,
Lager- und Getriebezuständen verwendet. Ein guter Indikator für die
auf eine Maschine einwirkenden Schwingungskräfte ist der Effek-
tivwert (RMS) der Schwinggeschwindigkeit im Frequenzbereich 10
- 1000 Hz, bzw. 2 - 1000 Hz. Beurteilungsmaßstäbe für die zulässigen
Schwingungspegel sind in der Norm ISO 10816-3 vorgegeben (s.u.).
In VIBXPERT sind diese Bereiche in Form von Grenzwerten einpro-
grammiert und können als Bewertungs-Setup abgerufen werden.
Neben dem Effektivwert der Schwingung, erfasst VIBXPERT die
höchste Signalamplitude als Scheitelwerte (0-peak, peak-peak) und
berechnet daraus den Crest-Faktor.
Was ist der Crest-Faktor?
Der 'Crest-Faktor' ist das Verhältnis der größten Amplitude zum Ef-
fektivwert (RMS) einer Schwingung und ist ein Maß für die Stärke
der Stöße in einer Schwingungsform. Der Crest-Faktor wird u.a. zur
Verschleiß-Diagnose in Wälzlagern und Getrieben sowie bei Kavita-
tion eingesetzt. Eine harmonische Schwingung der Amplitude '1' hat
als Effektivwert 0,707 und den Crest Faktor 1,41. Ist der Crest-Faktor
höher als 1,41, treten Stöße mit hohen Amplituden auf.
D
C
B
A
starr
weich
starr
weich
mittelgr. Maschinen
große Maschinen
15 kW<P<300 kW
300 kW<P<50 MW
Motoren
Motoren
160<H<315 mm
315 mm < H
Gruppe 2
Gruppe 1
H inweis
Schwingungskennwerte
ISO 10816-3 zur Beurteilung von
Maschinenschwingungen
Um den Maschinenzustand zu beurtei-
len, ordnen Sie zunächst Ihre Maschine
11
mit Hilfe der unteren Achse in eine
7,1
Maschinengruppe ein. Lesen Sie an der
seitlichen Achse ab in welchen Bereich
4,5
der gemessene Effektivwert fällt.
3,5
2,8
Was Sie tun müssen:
2,3
Bereich A: messen Sie weiterhin in regel-
1,4
mäßigen Abständen.
0,71
mm/s
Bereiche B,C: Suchen Sie die Ursache für
die erhöhten Schwingungswerte. Beob-
Fundament
achten Sie die Maschine genau. Planen
Sie eine Abschaltung ein.
Bereich D: Treffen Sie sofortige Maßnah-
Maschinentyp
men: Lokalisieren Sie die Ursache, schal-
ten Sie die Maschine ab, und beheben
Gruppe
Sie das Problem.
5-1
Messaufgaben
Schwingbeschleunigung
Schwinggeschwindig-
keit
Schwingweg
