Voraussetzungen
Prüfen Sie vor einer Messung, ob folgende Voraussetzungen erfüllt
sind:
- Messeinstellungen für das Routen-Setup (s. S. 2-17): Option 'Triax-
Sensor verwenden' muss aktiviert sein (s.u.).
- Laufzeit-Setup (Route) (S. 3-18): Option 'Standardsensor' muss
auf 'Nein' und die Option 'Messkanal' auf ' A uto' eingestellt sein.
- Das Firmware-Modul '2 Kanäle' (VIB 5.381) ist registriert.
Messung mit Triax-Sensor starten
• Montieren Sie den Triax-Sensor an der Maschine.
Notieren Sie für eine spätere Auswertung die Beziehung der
Sensorachsen zur Messrichtung an der Maschine (z.B. X = radial-
horizontal, Y = radial-vertikal, Z = axial).
• Schließen Sie den Triax-Sensor mit dem vorgesehenen Kabaladap-
ter (VIB 5.336) am Messgerät an (vgl. Seite vorher).
• Öffnen Sie die Route und markieren Sie die Triax-Messstelle.
In der Baum-/ Listenansicht sind Triax-Messstellen mit einem
Symbol gekennzeichnet, aus dem die Sensorachse hervorgeht.
Die anderen beiden, zugehörigen Messstelle werden automatisch
markiert (s.u.).
• Klicken Sie auf die Messstelle, um die Messaufgaben anzuzeigen:
Die Messaufgaben für die X- und Y-Richtung sind, soweit möglich*,
zu einer 1+1 Messung zusammengefasst. Sie werden auf Kanal A
und B gleichzeitig gemessen. Die Messaufgabe für die Z-Richtung
wird separat auf Kanal B gemessen.
• Klicken Sie auf eine Messaufgabe, um die Messung in X- und Y-
Richtung zu starten. Nach der Messung in X- und Y-Richtung wird
die Messstelle für die Z-Richtung aufgerufen.
• Klicken Sie erneut, um die Messung in Z-Richtung zu starten.
Triax-Sensor
Triax-Messstelle
Symbol für Sensorachse X, Y, Z
* z.B. Spektren mit 131kHz Frequenzbe-
reich können nicht in einer 1+1 Mes-
sung gruppiert werden.

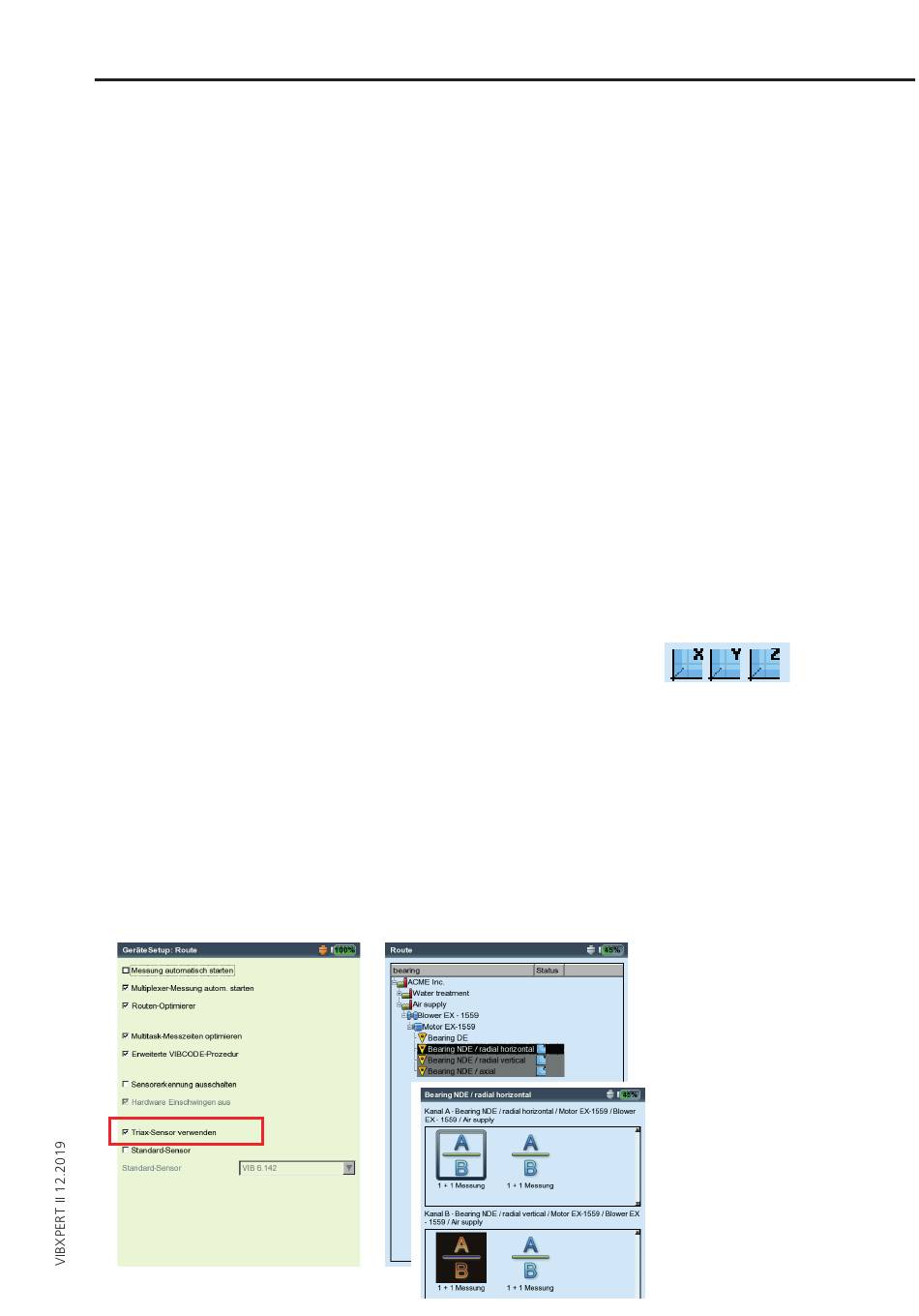

Links:
Triax-Sensor verwenden
ist aktiviert im Routen-Gerätesetup /
Messung.
Rechts:
Messstellen für Triax-Sensor
in der Baumansicht
Messaufgaben für Triax-Sensor
werden als 1+1 Messung durchgeführt
(nur für X- und Y-Achse)
