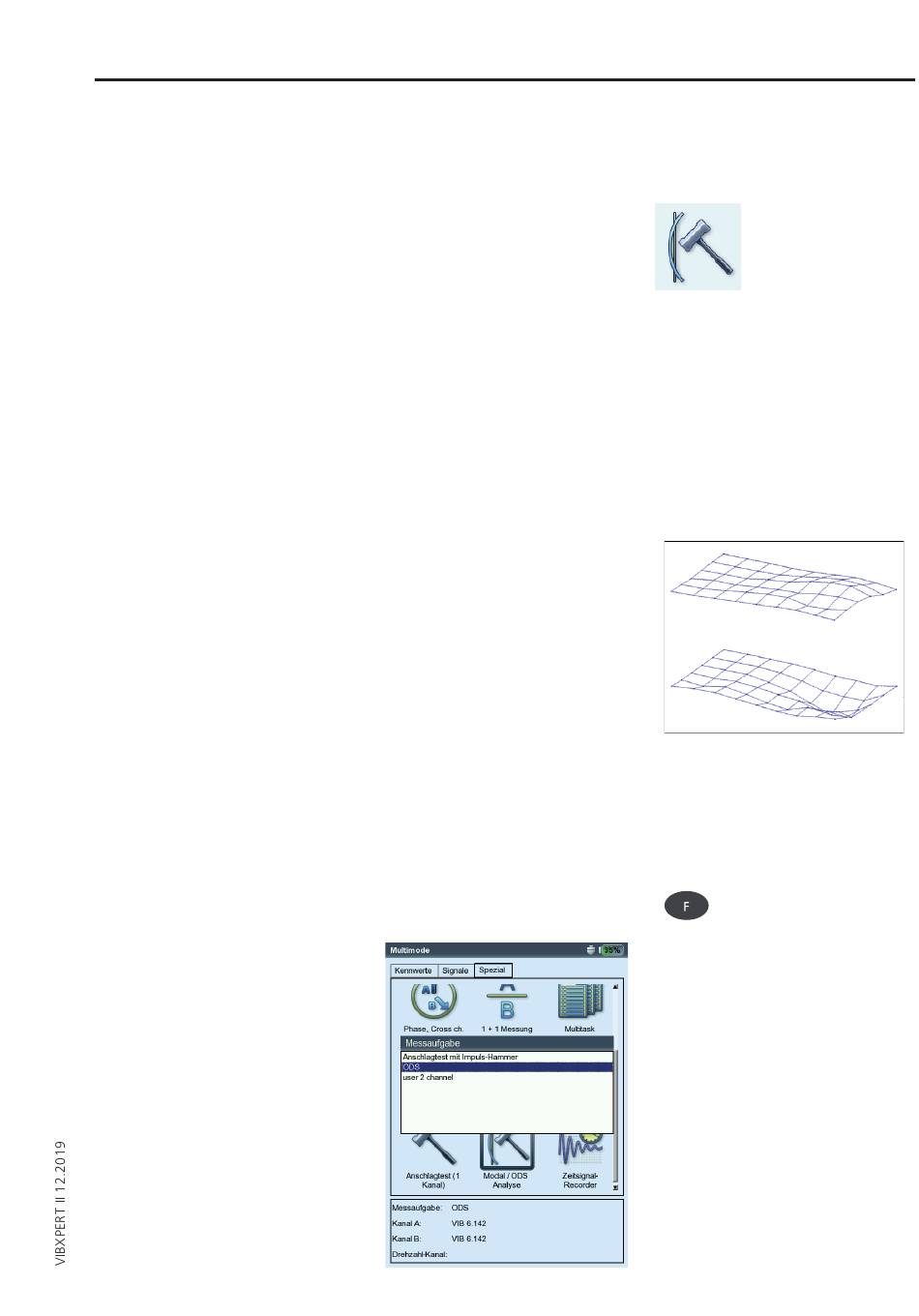

Modal-Analyse - zweikanaliger Anschlagtest
Der 2-kanalige Anschlagtest wird eingesetzt, um das dynamische
Verhalten einer Struktur zu visualisieren und betriebskritische Eigen-
schwingungsformen zu erkennen.
ODS - Operating Deflection Shape
Um die Schwingungsformen einer Struktur zu erfassen werden bei
laufendem Betrieb die Schwingungen an mehreren Messstellen auf-
genommen und in Bezug zu einer Referenzmessstelle gesetzt. Die
einzelnen Schwingungsformen ergeben sich aus den relativen Amp-
lituden- und Phasenunterschieden der Messstellen zur Referenz und
können als Animation* dargestellt werden.
Anregung mit Impulshammer
Regt man die Struktur mit einem Impulshammer an und mißt die
Strukturantwort mit einem Schwingungssensor, lassen sich daraus die
Resonanzfrequenzen berechnen.
Die beschriebenen Messmethoden sind in folgenden Messaufgaben
umgesetzt:
- ODS
Der Sensor an Kanal B zeichnet die 'erregende' Kraft auf und dient
als Referenzpunkt für alle anderen Messstellen. Der Sensor an Ka-
nal A wird der Reihe nach an den vorgesehenen Messstellen der
Struktur angebracht und erfasst die jeweilige Strukturantwort.
- Anschlagtest mit Impulshammer
Diese Messaufgabe ähnelt dem 1-kanaligen Anschlagtest; Kanal B
erfasst die Anregung und ist der Trigger für die Messung. Zur Mes-
sung an einer laufenden Maschine steht das Mittelungsverfahren
'negative Mittelung' zur Verfügung.
A. Messaufgabe auswählen und Messung starten
• Markieren Sie das Messaufgaben-Symbol 'Modal-Analyse' (s. o.).
• Drücken Sie die F-Taste, um das Auswahlfenster zu öffnen.
• Klicken Sie auf die gewünschte
Messaufgabe (ODS oder An-
schlagtest mit Impulshammer).
Das Auswahlfenster wird ge-
schlossen.
• Klicken Sie erneut, um die Mes-
sung zu starten.
Der Messablauf mit Impulsham-
mer gleicht im wesentlichen dem
1-kanaligen Anschlagtest: Anregen,
Messen, Ergebnis übernehmen -
Anregen, Messen,..., Endergebnis
(s. dazu auch Abschnitt vorher).
Messaufgaben
Modal- / ODS-Analyse
* weitere Informationen auf Anfrage
erhältlich.
Beispiel für eine ODS-Animation:
Maximale Auslenkung einer Montage-
plattform
Messaufgabe auswählen und Mes-
sung starten
5-27
