Über Link Interface Adapter
Link Interface Adapter liefern die korrekten Buchsen und
Schnittstellenkreise zum Testen verschiedener Typen
paarverdrillter LAN-Kabel. Die gelieferten Channel- und
Permanent Link-Interface-Adapter eignen sich zum Testen
von Kabeln bis Kategorie 6. Wahlfreie Koaxialadapter
zum Testen von Koaxialverkabelung.
Abbildung 6 zeigt, wie Adapter angeschlossen und
entfernt werden.
W
Vorsicht
Zur Vermeidung von Beschädigung des
Permanent Link-Adapters und zur
Gewährleistung maximaler Genauigkeit der
Testergebnisse das Kabel des Adapters niemals
quetschen, knicken oder anderweitig
beschädigen. Die Handhabungsrichtlinien in
Abbildung 7 befolgen.
16
F1 F2 F3
EXIT TEST
ENTER
SAVE
AUTO
TEST
SINGLE
SETUP
TEST
SPECIAL
MONITOR FUNCTIONS
TALK

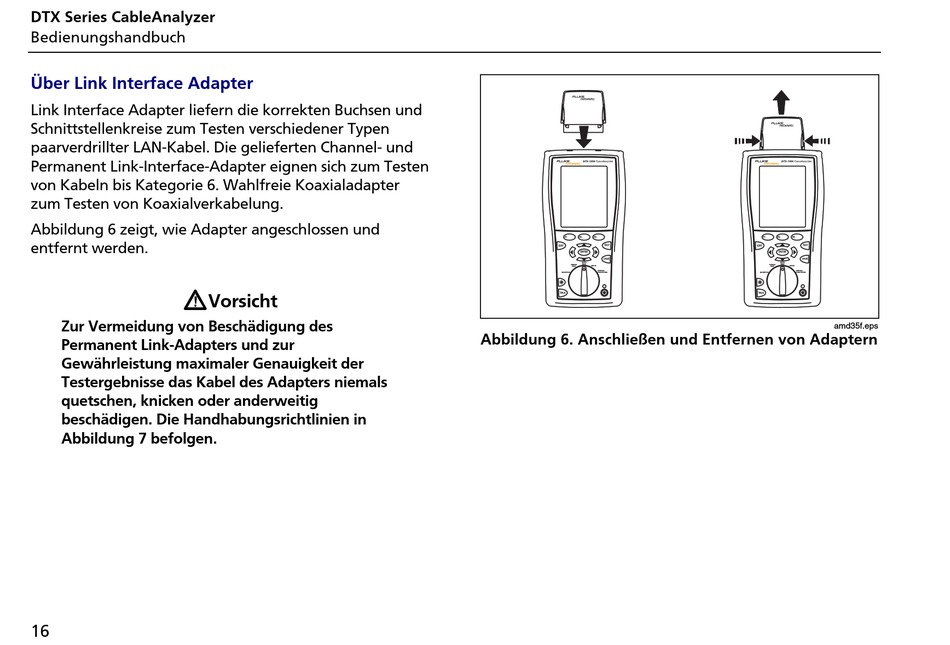

Abbildung 6. Anschließen und Entfernen von Adaptern
