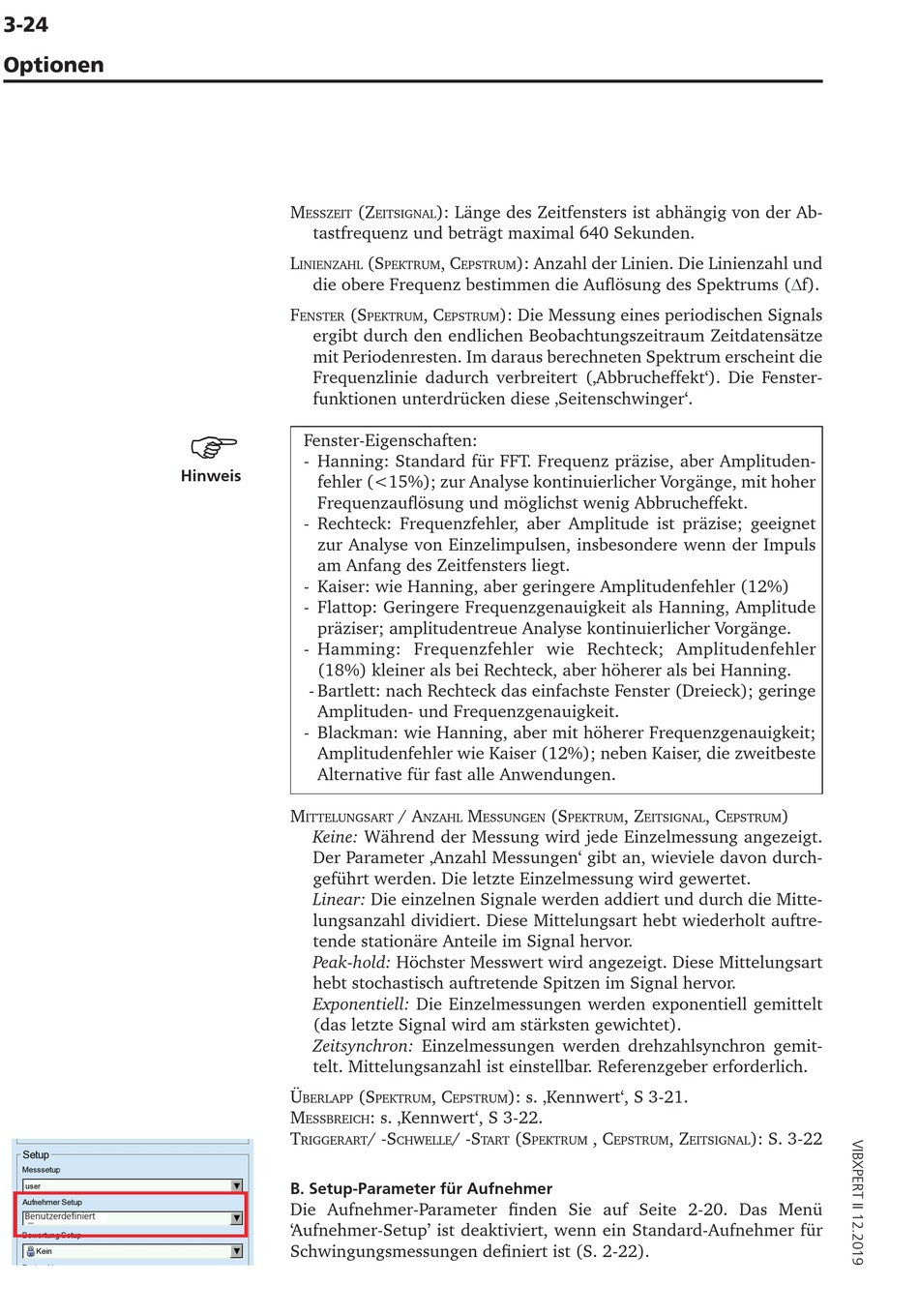

3-24
Optionen
Benutzerdefiniert
m
esszeit
tastfrequenz und beträgt maximal 640 Sekunden.
l
inienzaHl
die obere Frequenz bestimmen die Auflösung des Spektrums (∆f).
f
(s
enster
ergibt durch den endlichen Beobachtungszeitraum Zeitdatensätze
mit Periodenresten. Im daraus berechneten Spektrum erscheint die
Frequenzlinie dadurch verbreitert (‚Abbrucheffekt'). Die Fenster-
funktionen unterdrücken diese ‚Seitenschwinger'.
Fenster-Eigenschaften:
- Hanning: Standard für FFT. Frequenz präzise, aber Amplituden-
Hinweis
fehler (<15%); zur Analyse kontinuierlicher Vorgänge, mit hoher
Frequenzauflösung und möglichst wenig Abbrucheffekt.
- Rechteck: Frequenzfehler, aber Amplitude ist präzise; geeignet
zur Analyse von Einzelimpulsen, insbesondere wenn der Impuls
am Anfang des Zeitfensters liegt.
- Kaiser: wie Hanning, aber geringere Amplitudenfehler (12%)
- Flattop: Geringere Frequenzgenauigkeit als Hanning, Amplitude
präziser; amplitudentreue Analyse kontinuierlicher Vorgänge.
- Hamming: Frequenzfehler wie Rechteck; Amplitudenfehler
(18%) kleiner als bei Rechteck, aber höherer als bei Hanning.
- Bartlett: nach Rechteck das einfachste Fenster (Dreieck); geringe
Amplituden- und Frequenzgenauigkeit.
- Blackman: wie Hanning, aber mit höherer Frequenzgenauigkeit;
Amplitudenfehler wie Kaiser (12%); neben Kaiser, die zweitbeste
Alternative für fast alle Anwendungen.
m
ittelungsart
Keine: Während der Messung wird jede Einzelmessung angezeigt.
Der Parameter ‚Anzahl Messungen' gibt an, wieviele davon durch-
geführt werden. Die letzte Einzelmessung wird gewertet.
Linear: Die einzelnen Signale werden addiert und durch die Mitte-
lungsanzahl dividiert. Diese Mittelungsart hebt wiederholt auftre-
tende stationäre Anteile im Signal hervor.
Peak-hold: Höchster Messwert wird angezeigt. Diese Mittelungsart
hebt stochastisch auftretende Spitzen im Signal hervor.
Exponentiell: Die Einzelmessungen werden exponentiell gemittelt
(das letzte Signal wird am stärksten gewichtet).
Zeitsynchron: Einzelmessungen werden drehzahlsynchron gemit-
telt. Mittelungsanzahl ist einstellbar. Referenzgeber erforderlich.
ü
berlapp
m
essbreicH
t
riggerart
B. Setup-Parameter für Aufnehmer
Die Aufnehmer-Parameter finden Sie auf Seite 2-20. Das Menü
' A ufnehmer-Setup' ist deaktiviert, wenn ein Standard-Aufnehmer für
Schwingungsmessungen definiert ist (S. 2-22).
(z
): Länge des Zeitfensters ist abhängig von der Ab-
eitsignal
(s
, c
): Anzahl der Linien. Die Linienzahl und
pektrum
epstrum
, c
): Die Messung eines periodischen Signals
pektrum
epstrum
/ a
m
nzaHl
essungen
(s
, c
): s. ‚Kennwert', S 3-21.
pektrum
epstrum
: s. ‚Kennwert', S 3-22.
/ -s
/ -s
(s
cHwelle
tart
(s
, z
pektrum
eitsignal
, c
, z
pektrum
epstrum
eitsignal
, c
)
epstrum
): S. 3-22
