3-38
Recording
Messwertaufzeichnung

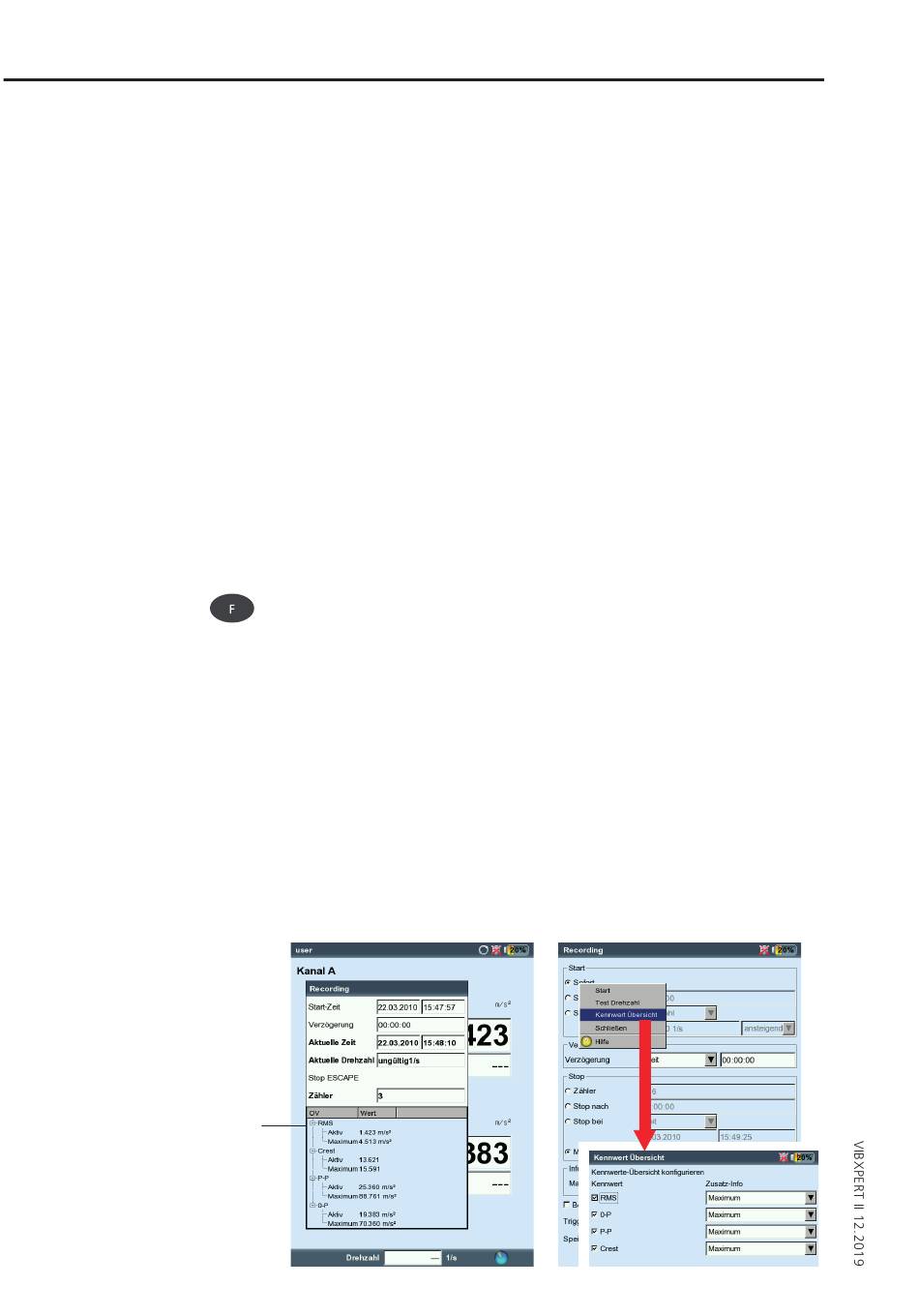

Anzeige der Recording-Konfiguration
und Kennwerte-Übersicht (optional)
Kennwerte-Übersicht
Konfiguration
Max. Anzahl der Kenngrößen: 9
(hier: 8 Kenngrößen sind dargestellt)
Drehzahlsensor testen
Um die Funktion und Positionierung des Drehzahlsensors zu prüfen,
können Sie vor der Aufzeichnung eine Probemessung durchführen:
• Drücken Sie die MENU-Taste, und klicken Sie auf 'Test Drehzahl'.
• Um nach der Testmessung wieder in den Konfigurationsbildschirm
zurückzukehren, drücken Sie die ESC-Taste.
Kennwerte anzeigen
Während der Aufzeichnung erscheint ein Dialogfenster im Messbild-
schirm mit einer Übersicht der Konfigurationseinstellungen. Optional
können Sie eine Kennwerte-Übersicht einblenden (s.u.):
• Drücken Sie im Konfigurationsbildschirm die MENU-Taste, und
klicken Sie auf 'Kennwerte Übersicht' (s.u.).
• Aktivieren Sie die darzustellenden Kennwerte, und wählen Sie
ggf. eine zusätzliche Kenngröße aus (Maximum, Minimum, Max./
Min.). Es können bis zu 9 Kenngrößen gleichzeitig dargestellt wer-
den.
Um das Dialogfenster auszublenden und die verdeckten Bereiche im
Messbildschirm anzuzeigen, drücken Sie die F-Taste.
Aufzeichnung starten
• Drücken Sie im Konfigurationsbildschirm die MENU-Taste, und
klicken Sie auf 'Start'.
Der Messbildschirm erscheint. Im Vordergrund wird ein Dialog ein-
geblendet, der Informationen zum Ablauf der Aufzeichnung enthält:
Start-, Stopbedingung, Auslösegröße (Zeit oder Drehzahl), Anzahl
der bereits aufgezeichneten Messwerte (s.u.).
Vor der Aufzeichnung wird stets ein Sensortest durchgeführt. Ausnah-
me: die Startbedingung ist eingestellt auf 'Sofort'.
