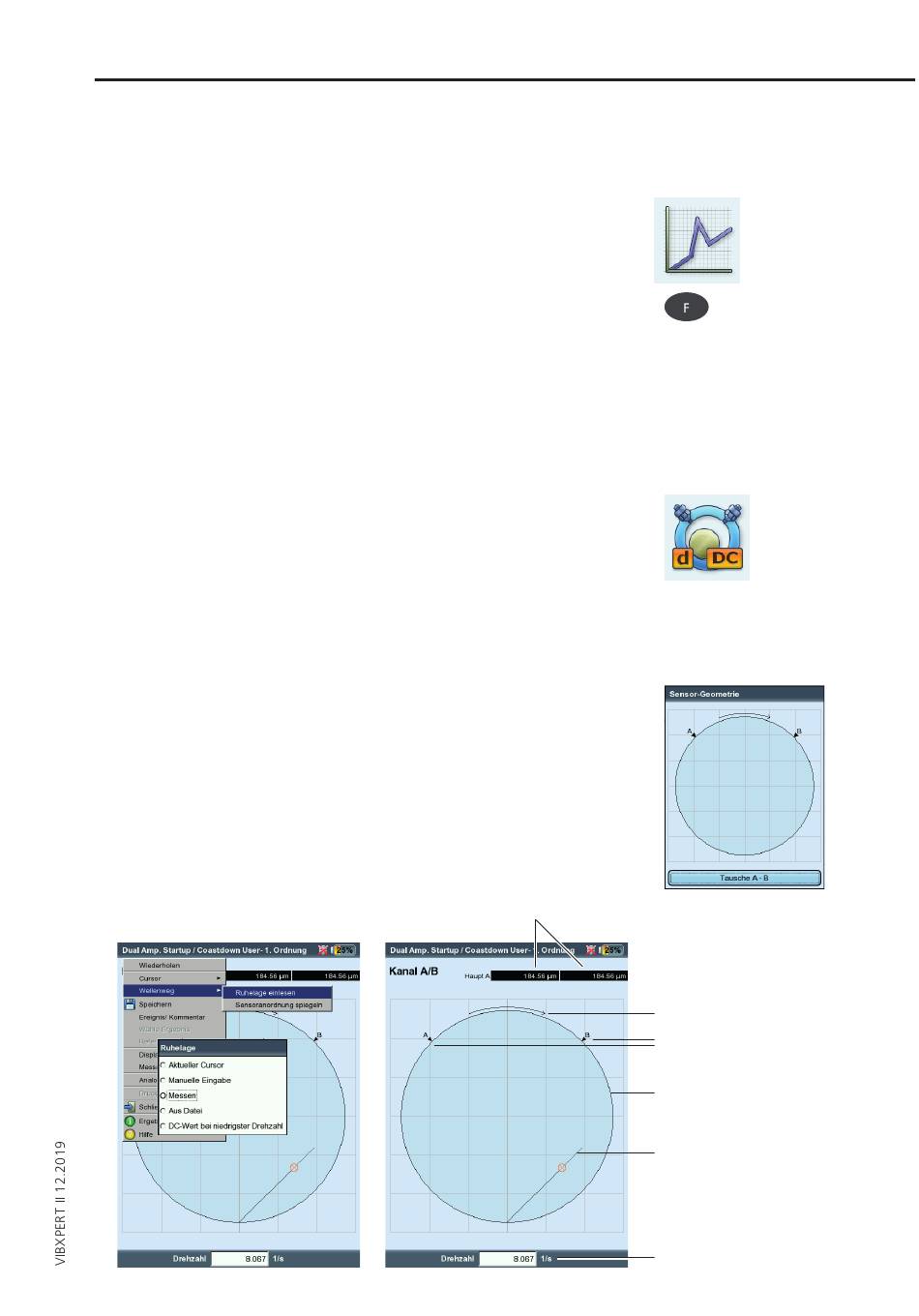

Messung starten und Wellenweg-Diagramm anzeigen
• Klicken Sie auf das rechts abgebildete Messaufgaben-Symbol, und
dann auf 'Start' (vgl. S. 5-6). Während der Messung werden im
Messdaten-Dialog die Werte für den Gleichanteil (DC) angezeigt.
• Nach der Messung drücken Sie die F-Taste, und klicken Sie auf
'Wellenweg'. Das Wellenweg-Diagramm erscheint (s.u.).
Wellenruhelage
Standardmäßig definiert der Signal-Gleichanteil bei der niedrigsten
Drehzahl die Wellenruhelage im Wellenweg-Diagramm. Folgende
Methoden stehen nach der Messung zum Einlesen der Ruhelage zur
Verfügung:
• Drücken Sie Ergebnisbildschirm die MENU-Taste.
• Wählen Sie 'Wellenweg', und klicken Sie auf 'Ruhelage einlesen'.
• Wählen Sie eine der folgenden Methoden aus:
- a
c
: Aktuelle Cursorposition gibt die Ruhelage an.
ktueller
ursor
- m
e
: Eingabe der Koordinaten für jeden Kanal.
anuelle
ingabe
- m
: Ruhelage messen mit der Messaufgabe 'Wellenruhelage'.
essen
- a
D
: Koordinaten aus einer Datei vom Typ 'Wellenruhelage'.
us
atei
Anordnung der Sensoren
Die Anordnung der Sensoren relativ zur Drehrichtung beeinflusst die
Lage und Richtung des Wellenweges im Diagramm. Weil die Richtung
des Wellenweges bezüglich der Drehrichtung ein Merkmal für be-
stimmte Fehlerarten im Gleitlager ist, ist die korrekte Anordnung der
Sensoren im Diagramm wichtig. Bei Bedarf lässt sich die Anordnung
der Sensoren und die Drehrichtung spiegeln:
• Drücken Sie im Ergebnisbildschirm die MENU-Taste.
• Wählen Sie 'Wellenweg' / 'Sensoranordnung spiegeln' (s.u.).
• Klicken Sie dann auf 'Tausche A-B'.
Methoden zum Einlesen
der Wellenruhelage
Messwert Kanal A / Kanal B
Messaufgaben
Wellenruhelage
Register 'Kennwerte'
Sensoranordnung spiegeln
Wellenweg-Diagramm:
Drehrichtung der Welle
Sensor A und Sensor B im Abstand 90°
Wellenlager - enthält keine absoluten
Lagerdimensionen
Wellenweg während der Messung
Drehzahl an der Cursorposition
5-13
