5-18
Messaufgaben
Hüllkurvenspektrum
für Wälzlager
Hüllkurvenspektrum
für Verzahnung (Ge-
triebe)
Mess-Setup für
Hüllkurvespektrum
Hüllkurvenspektrum
mit zugehörigem Zeitsignal

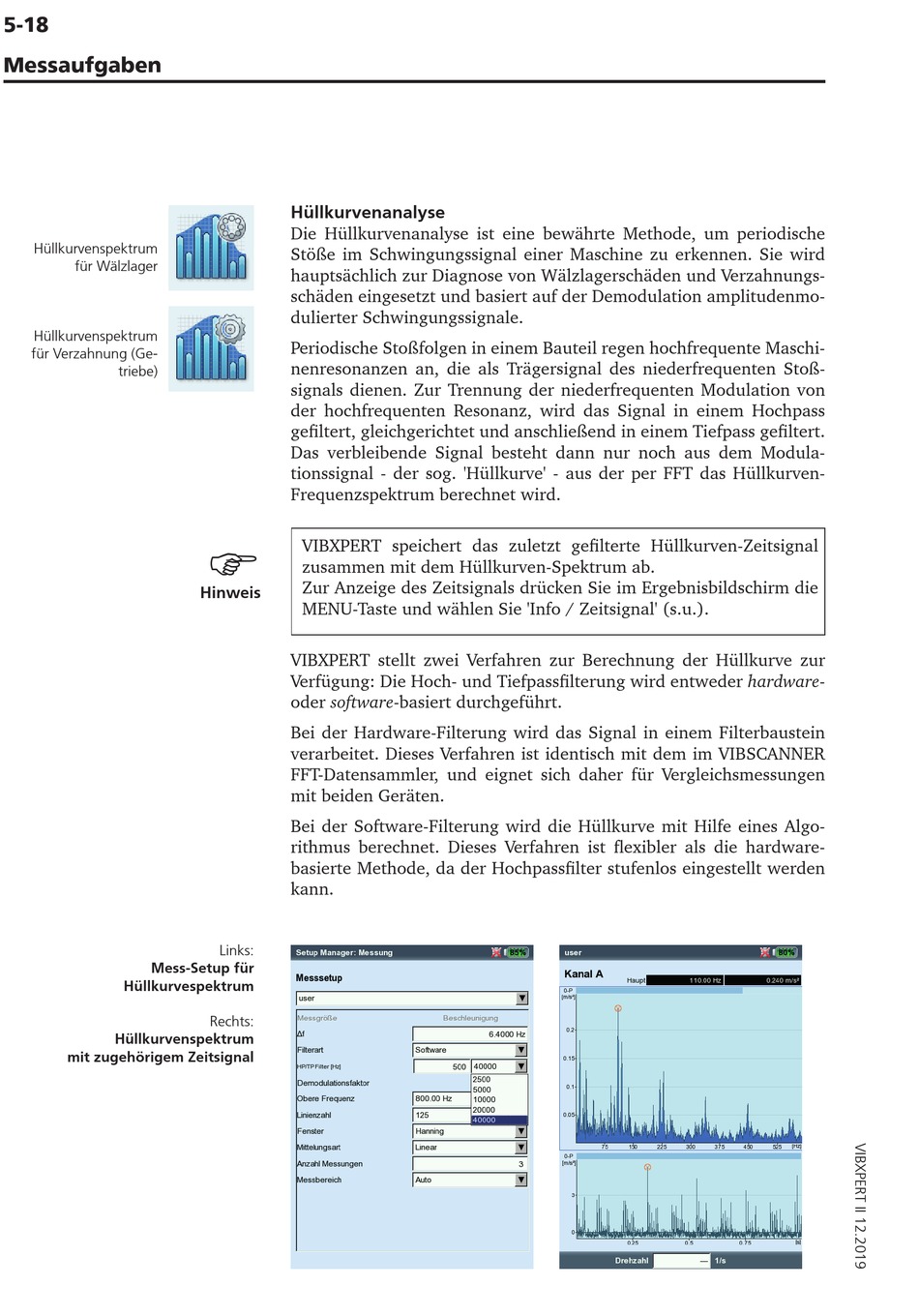

Hüllkurvenanalyse
Die Hüllkurvenanalyse ist eine bewährte Methode, um periodische
Stöße im Schwingungssignal einer Maschine zu erkennen. Sie wird
hauptsächlich zur Diagnose von Wälzlagerschäden und Verzahnungs-
schäden eingesetzt und basiert auf der Demodulation amplitudenmo-
dulierter Schwingungssignale.
Periodische Stoßfolgen in einem Bauteil regen hochfrequente Maschi-
nenresonanzen an, die als Trägersignal des niederfrequenten Stoß-
signals dienen. Zur Trennung der niederfrequenten Modulation von
der hochfrequenten Resonanz, wird das Signal in einem Hochpass
gefiltert, gleichgerichtet und anschließend in einem Tiefpass gefiltert.
Das verbleibende Signal besteht dann nur noch aus dem Modula-
tionssignal - der sog. 'Hüllkurve' - aus der per FFT das Hüllkurven-
Frequenzspektrum berechnet wird.
VIBXPERT speichert das zuletzt gefilterte Hüllkurven-Zeitsignal
zusammen mit dem Hüllkurven-Spektrum ab.
Zur Anzeige des Zeitsignals drücken Sie im Ergebnisbildschirm die
Hinweis
MENU-Taste und wählen Sie 'Info / Zeitsignal' (s.u.).
VIBXPERT stellt zwei Verfahren zur Berechnung der Hüllkurve zur
Verfügung: Die Hoch- und Tiefpassfilterung wird entweder hardware-
oder software-basiert durchgeführt.
Bei der Hardware-Filterung wird das Signal in einem Filterbaustein
verarbeitet. Dieses Verfahren ist identisch mit dem im VIBSCANNER
FFT-Datensammler, und eignet sich daher für Vergleichsmessungen
mit beiden Geräten.
Bei der Software-Filterung wird die Hüllkurve mit Hilfe eines Algo-
rithmus berechnet. Dieses Verfahren ist flexibler als die hardware-
basierte Methode, da der Hochpassfilter stufenlos eingestellt werden
kann.
Links:
Rechts:
