d) Reverse-Schalter einstellen
Sollten die Ruder bzw. der Motor nicht so wie in den Abbil-
dungen 21 - 23 gezeigt reagieren, haben Sie die Möglich-
keit, die Laufrichtung jedes einzelnen Kanals zu ändern.

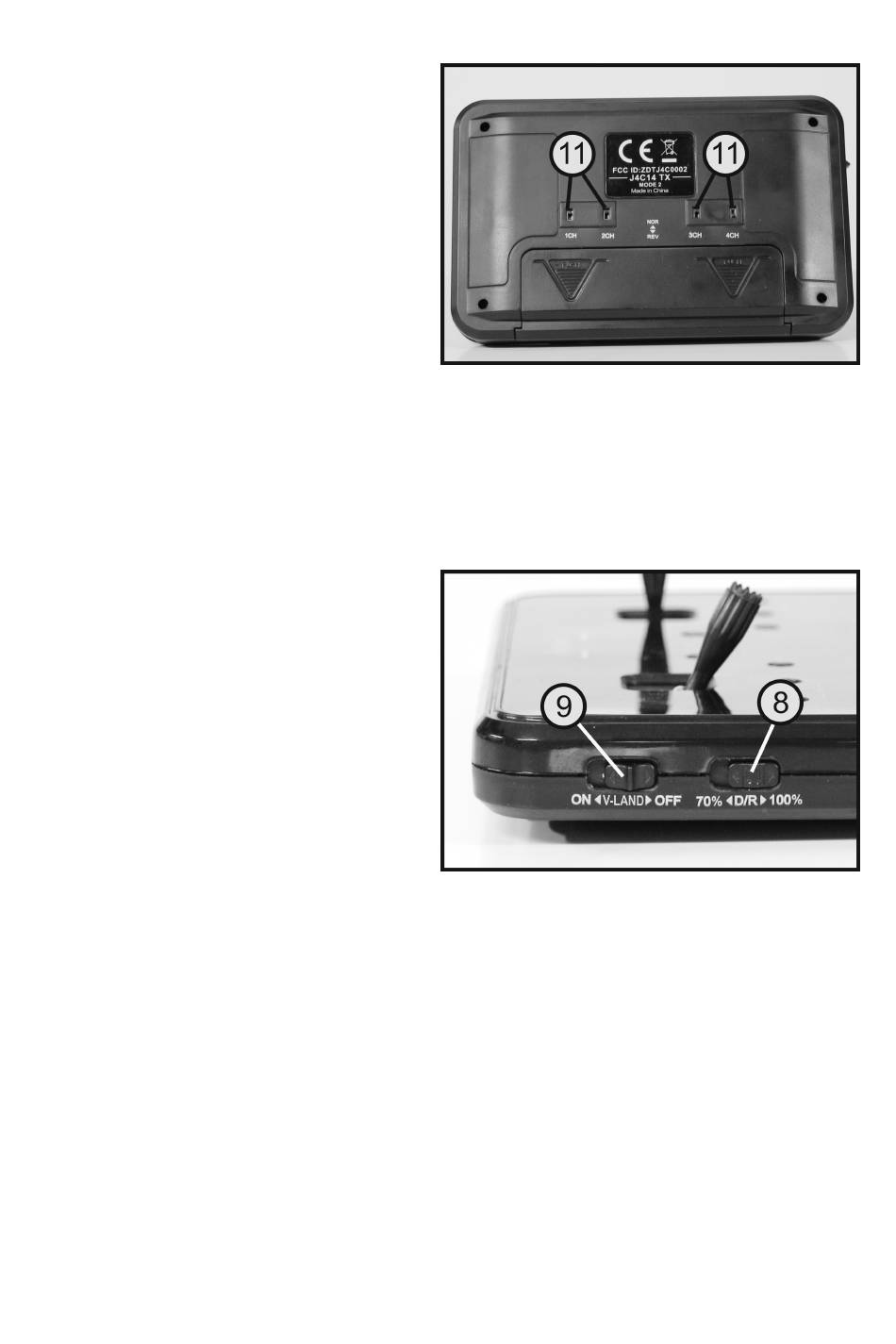

Dafür besitzt die Fernsteuerung vier Reverse-Schalter
(siehe auch Bild 16, Pos. 11), die der Hersteller ab Werk
bereits richtig eingestellt hat.
Die Schalter sind dabei folgenden Funktionen zugeordnet:
1CH = Querruder
2CH = Höhenruder
3CH = Motorfunktion
4CH = Seitenruder (ohne Funktion)
Mit Hilfe der Schalter können Sie bei Bedarf die korrekte
Laufrichtung der Servos bzw. die Regelfunktion beim An-
triebsmotor einstellen.
e) Dual-Rate-Schalter einstellen
Mit dem Dual-Rate-Schalter (D/R) können Sie bei Bedarf
die Ruderausschläge reduzieren, damit das Modell weni-
ger heftig auf die Steuerbefehle am Sender reagiert.
Die Umschaltung erfolgt mit einem Schiebeschalter, der
an der linken Seite des Senders (siehe auch Bild 15, Pos.
8) angebracht ist.
Befindet sich der Schalter in der rechten Position (100%),
dann haben die Servos und damit auch die Ruder den
maximalen Ausschlag.
Wird der Schalter in die linke Position gestellt, dann sind
die Wege aller Servos auf 70% reduziert.
Bild 24
Bild 25
29
