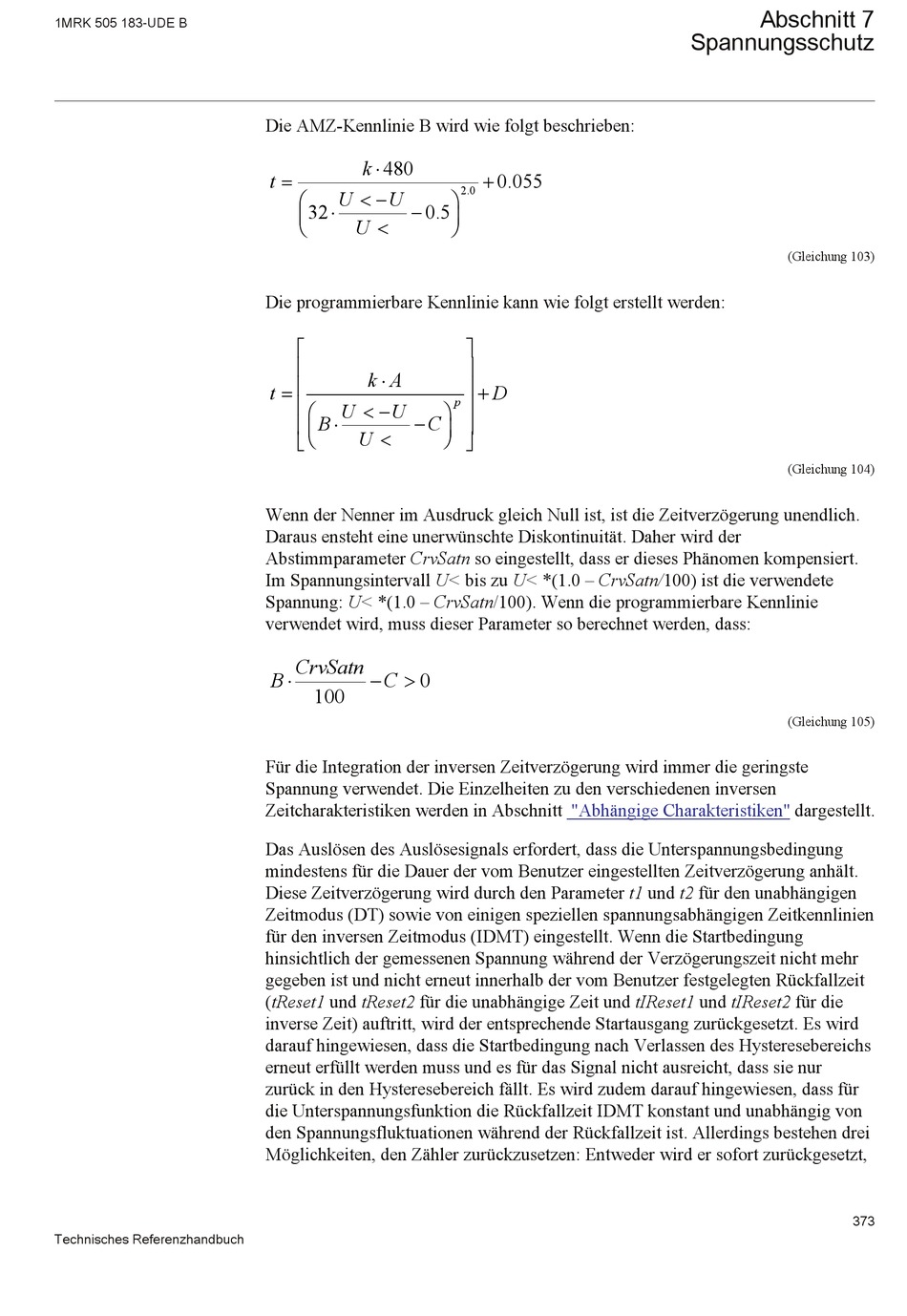

ABB RED670 Referenzhandbuch Seite 377

1MRK 505 183-UDE B
Technisches Referenzhandbuch
Die AMZ-Kennlinie B wird wie folgt beschrieben:
×
k 480
=
t
< -
æ U U
× -
32 0.5
ç
<
è U
EQUATION1432 V1 DE
Die programmierbare Kennlinie kann wie folgt erstellt werden:
é
ê
×
k A
ê
=
t
ê
< -
æ
U U
× -
B C
ê
ç
<
è U
ë
EQUATION1433 V1 DE
Wenn der Nenner im Ausdruck gleich Null ist, ist die Zeitverzögerung unendlich.
Daraus ensteht eine unerwünschte Diskontinuität. Daher wird der
Abstimmparameter CrvSatn so eingestellt, dass er dieses Phänomen kompensiert.
Im Spannungsintervall U< bis zu U< *(1.0 – CrvSatn/100) ist die verwendete
Spannung: U< *(1.0 – CrvSatn/100). Wenn die programmierbare Kennlinie
verwendet wird, muss dieser Parameter so berechnet werden, dass:
CrvSatn
× - >
B C 0
100
EQUATION1435 V1 DE
Für die Integration der inversen Zeitverzögerung wird immer die geringste
Spannung verwendet. Die Einzelheiten zu den verschiedenen inversen
Zeitcharakteristiken werden in Abschnitt
Das Auslösen des Auslösesignals erfordert, dass die Unterspannungsbedingung
mindestens für die Dauer der vom Benutzer eingestellten Zeitverzögerung anhält.
Diese Zeitverzögerung wird durch den Parameter t1 und t2 für den unabhängigen
Zeitmodus (DT) sowie von einigen speziellen spannungsabhängigen Zeitkennlinien
für den inversen Zeitmodus (IDMT) eingestellt. Wenn die Startbedingung
hinsichtlich der gemessenen Spannung während der Verzögerungszeit nicht mehr
gegeben ist und nicht erneut innerhalb der vom Benutzer festgelegten Rückfallzeit
(tReset1 und tReset2 für die unabhängige Zeit und tIReset1 und tIReset2 für die
inverse Zeit) auftritt, wird der entsprechende Startausgang zurückgesetzt. Es wird
darauf hingewiesen, dass die Startbedingung nach Verlassen des Hysteresebereichs
erneut erfüllt werden muss und es für das Signal nicht ausreicht, dass sie nur
zurück in den Hysteresebereich fällt. Es wird zudem darauf hingewiesen, dass für
die Unterspannungsfunktion die Rückfallzeit IDMT konstant und unabhängig von
den Spannungsfluktuationen während der Rückfallzeit ist. Allerdings bestehen drei
Möglichkeiten, den Zähler zurückzusetzen: Entweder wird er sofort zurückgesetzt,
+
0.055
2.0
ö
÷
ø
ù
ú
ú
+
D
ú
p
ö
ú
÷
ø
û
"Abhängige Charakteristiken"
Abschnitt 7
Spannungsschutz
(Gleichung 103)
(Gleichung 104)
(Gleichung 105)
dargestellt.
373
