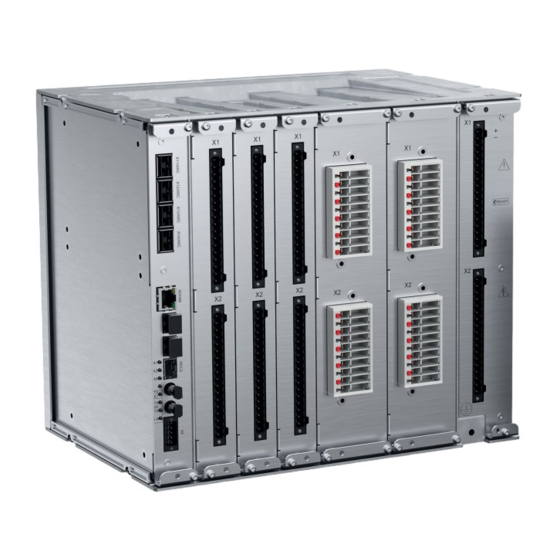

Seite 1 — RELION® SCHUTZ- UND STEUERRELAIS REX640 Anwendungs-Handbuch...
Seite 4: Open Source Software
Lizenzvereinbarungen gebunden und darf ausschließlich im Einklang mit den entsprechenden Lizenzvereinbarungen benutzt, vervielfältigt oder weitergegeben werden. Warenzeichen ABB und Relion sind eingetragene Warenzeichen der ABB Group. Alle sonstigen Marken- oder Produktnamen, die in diesen Unterlagen Erwähnung finden, sind gegebenenfalls Warenzeichen oder eingetragene Markenzeichen der jeweiligen Inhaber.
Seite 5: Haftungsausschluss
Systems und der Schnittstelle vor Sicherheitsverletzungen, unbefugtem Zugriff, Störungen, Eindringlingen, Verlust bzw. Diebstahl von Daten und Informationen ergriffen werden. ABB ist nicht haftbar für solche Schäden und/oder Verluste. Dieses Dokument wurde von ABB sorgfältig geprüft. Dennoch sind Abweichungen nicht völlig auszuschließen. Falls Fehler entdeckt werden, möchte der Leser bitte den Hersteller in Kenntnis setzen.
Seite 6: Konformität
Konformität Dieses Produkt entspricht den Richtlinien des Rats der Europäischen Union zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit (EMC-Richtlinie 2014/30/EU) und über die Bereitstellung elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen (Niederspannungsrichtlinie 2014/35/EU). Diese Konformität ist das Ergebnis von Prüfungen des externen Prüflabors Intertek gemäß der Produktnorm EN 60255-26 für die EMV-Richtlinie und mit den Produktnormen EN 60255-1 und EN 60255-27 für die Niederspannungsrichtlinie.
Seite 7: Inhaltsverzeichnis
Dokument Änderungshistorie............8 Zugehörige Dokumentation............8 Symbole und Konventionen..............9 Symbole..................9 Konventionen für dieses Dokument..........9 Funktionen, Codes und Symbole..........10 Abschnitt 2 REX640 Überblick............19 Überblick...................19 PCM600 und Connectivity-Package-Version des Geräts....19 Anwendungspakete................20 Hardware des Geräts............... 25 Lokale HMI..................28 Web-HMI..................32 Benutzerberechtigung..............
Seite 8 Relaisschnittstellen, Konfiguration und Einstellungen..127 Transformator TR3 Spannungsregelrelais........ 136 Relaisschnittstellen, Konfiguration und Einstellungen..136 Abschnitt 6 Lichtbogenschutz............147 Einführung in die Anwendung............147 Beschreibung des Beispielfalls............148 ARC-Schutz am Einspeiser +J1............. 151 Konzeptionelle Lichtbogenschutzlogik........151 Relaisschnittstellen, Konfiguration und Einstellungen....153 Analoge Eingangssignale.............155 Lichtbogensensoreingänge..........155 Binäre Eingangssignale............155 REX640 Anwendungs-Handbuch...
Seite 9 Relaisschnittstellen, Konfiguration und Einstellungen....181 Analoge Eingangssignale.............182 Binäre Ausgangssignale............183 Empfohlene Alarme..............183 Relaiskonfiguration...............184 Funktionsblöcke und Einstellwerte........186 Abschnitt 8 Leitungsdifferenzial- und gerichteter Erdschlussschutz............195 Einführung in die Anwendung............195 Beschreibung des Beispielfalls............196 Lokales Endschutzrelais (A)............196 Relaisschnittstellen, Konfiguration und Einstellungen....197 Analoge Eingangssignale.............198 REX640 Anwendungs-Handbuch...
Seite 10 Motorschutzrelais................257 Relaisschnittstellen, Konfiguration und Einstellungen....257 Analoge Eingangssignale.............259 Binäre Eingangssignale............259 Binäre Ausgangssignale............259 Empfohlene Alarme..............259 Relaiskonfiguration...............260 Funktionsblöcke und Einstellwerte........263 Abschnitt Synchronmotorschutz...........275 Einführung in die Anwendung............275 Beschreibung des Beispielfalls............276 Motorschutzrelais................277 Relaisschnittstellen, Konfiguration und Einstellungen....278 Analoge Eingangssignale.............280 REX640 Anwendungs-Handbuch...
Seite 11 Relaisschnittstellen, Konfiguration und Einstellungen....323 Analoge Eingangssignale.............325 Binäre Eingangssignale............325 Binäre Ausgangssignale............325 Empfohlene Alarme..............325 Relaiskonfiguration...............326 Funktionsblöcke und Einstellwerte........328 IEC 61850-8-1 GOOSE-Konfiguration......... 330 Relais als Generator-Leistungsschalter-Synchronisierer....331 Relaisschnittstellen, Konfiguration und Einstellungen....331 Analoge Eingangssignale.............332 Binäre Eingangssignale............333 Binäre Ausgangssignale............334 Empfohlene Alarme..............334 Relaiskonfiguration...............335 REX640 Anwendungs-Handbuch...
Seite 12 Beschreibung des Beispielfalls............350 ASC-Steuerung................352 Relaisschnittstellen, Konfiguration und Einstellungen....352 Analoge Eingangssignale.............354 RTD-Eingangssignale............354 Binäre Eingangssignale............354 Binäre Ausgangssignale............355 Empfohlene Alarme..............355 Relaiskonfiguration...............355 Funktionsblöcke und Einstellwerte........358 Verfahren vor dem Starten der Anwendung......360 Verwendung der Anwendung............ 361 Abschnitt Glossar................. 363 REX640 Anwendungs-Handbuch...
Seite 13: Abschnitt 1 Einleitung
Zielgruppe Dieses Handbuch ist auf den für die Planung, die technische Vorarbeit und die Technik verantwortlichen Schutz- und Steueringenieur ausgerichtet. Der Schutz- und Steueringenieur muss Erfahrung mit Elektroenergietechnik und Kenntnisse über verwandte Techniken, etwa Schutzmechanismen und -prinzipien, haben. REX640 Anwendungs-Handbuch...
Seite 14: Produktdokumentation
Der vorgesehene Verwendungszweck der Dokumente während des Produktlebenszyklus 1.3.2 Dokument Änderungshistorie Dokument Änderung/Datum Produkt Konnektivitäts-Le‐ Verlauf vel (PCL) A/20.04.2020 Übersetzt aus dem Englischen Original Revision A 1.3.3 Zugehörige Dokumentation Laden Sie die aktuellsten Dokumente von der ABB-Website herunter: www.abb.com/relion. REX640 Anwendungs-Handbuch...
Seite 15: Symbole Und Konventionen
Menüpfade werden fettgedruckt dargestellt. Wählen Sie Hauptmenü/Einstellungen. • Parameternamen werden kursiv gedruckt dargestellt. Die Funktion kann mit der Einstellung Operation an- und abgeschaltet werden. • Parameterwerte werden in Anführungszeichen dargestellt, z. B.: Die jeweiligen Parameterwerte sind "EIN" und "AUS". REX640 Anwendungs-Handbuch...
Seite 16: Funktionen, Codes Und Symbole
EFHPTOC Io>> 51G/51N-2 Erdfehlerschutz (I0>>>) EFIPTOC Io>>> 50G/50N Erdfehlerrichtungsschutz (I0> →) DEFLPDEF Io> -> 67G/N-1 51G/N-1 Erdfehlerrichtungsschutz (I0>> →) DEFHPDEF Io>> -> 67G/N-1 51G/N-2 Dreiphasiges Leistungsrichtungsele‐ DPSRDIR I1 -> 67P-TC ment Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 17 CNU> 59NU kompensierter Erdung Schieflastschutz (Gegensystem) DNSPDOC I2> -> Unterspannungsschutz für Grenz‐ LVRTPTUV 27RT kurvencharakteristik Vektorsprungschutz VVSPPAM 78VS Blindleistungsrichtungs-Unterspan‐ DQPTUV Q> -> ,3U< 32Q,27 nungsschutz (Q-U Schutz) Überleistungsschutz DOPPDPR P>/Q> 32R/32O Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 18 Leiter C Schalterversagerschutz CCBRBRF 3I>/Io>BF 50BF Einschaltstromerkennung INRPHAR 3I2f> 68HB Hauptauslösung TRPPTRC Hauptauslösung 94/86 Lichtbogenschutz mit drei Lichtsen‐ ARCSARC soren Hochimpedanz-Fehlererkennung PHIZ Fehlerorter SCEFRFLO FLOC FLOC Lastabwurf und Wiederherstellung LSHDPFRQ UFLS/R 81LSH Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 19 Stromwandlerkreisüberwachung für HZCCBSPVC MCS I_B CCM_B Hochimpedanz-Schutzschema (Lei‐ ter B) Stromwandlerkreisüberwachung für HZCCCSPVC MCS I_C CCM_C Hochimpedanz-Schutzschema (Lei‐ ter C) Automatenfallüberwachung (Fuse SEQSPVC FUSEF VCM, 60 Failure) Überwachung der Schutzkommuni‐ PCSITPC kation Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 20 Störschreiber (allgemeine Funktio‐ RDRE nen) Störschreiber, analoge Kanäle 1-12 A1RADR A1RADR A1RADR Störschreiber, analoge Kanäle A2RADR A2RADR A2RADR 13-24 Störschreiber, binäre Kanäle 1-32 B1RBDR B1RBDR B1RBDR Störschreiber, binäre Kanäle 33-64 B2RBDR B2RBDR B2RBDR Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 21 TPMGAPC 62TPM tenbasiert) Impulszähler für die Energiemes‐ PCGAPC PCGAPC PCGAPC sung Zeitglied (8 Kanäle) PTGAPC 62PT Ausschaltverzögerung (8 Kanäle) TOFGAPC 62TOF Einschaltverzögerung "AN" (8 Kanä‐ TONGAPC 62TON Tagzeitglied DTMGAPC Kalenderfunktion CALGAPC Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 22 HMI-Ethernet-Kanalüberwachung HMILCCH HMILCCH HMILCCH Empfangene GOOSE-Binär-Infor‐ GOOSERCV_BIN GOOSERCV_BIN GOOSERCV_BIN mationen Empfangene GOOSE-Doppel-Binär- GOOSERCV_DP GOOSERCV_DP GOOSERCV_DP Informationen Empfangene GOOSE-Messwert-In‐ GOOSERCV_MV GOOSERCV_MV GOOSERCV_MV formationen Empfangene GOOSE-8-Bit-Ganz‐ GOO‐ GOO‐ GOO‐ zahl-Informationen SERCV_INT8 SERCV_INT8 SERCV_INT8 Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 23 T_I32_TO_B16 boolesch Umwandlung von 32-Bit-Ganzzahl in T_I32_TO_R T_I32_TO_R T_I32_TO_R reell Umwandlung von reell in 8-Bit- T_R_TO_I8 T_R_TO_I8 T_R_TO_I8 Ganzzahl Umwandlung von reell in 32-Bit- T_R_TO_I32 T_R_TO_I32 T_R_TO_I32 Ganzzahl Konstant FALSE FALSE FALSE FALSE Konstant TRUE TRUE TRUE TRUE REX640 Anwendungs-Handbuch...
Seite 25: Abschnitt 2 Rex640 Überblick
Anforderungen an Schutzanwendungen abdecken, die sich im Laufe des gesamten Lebenszyklus von Gerät und Station ergeben können. Dank der einfachen Umsetzung von Änderungen und Erweiterungen durchbricht das REX640 die bisherigen Grenzen der Möglichkeiten, die ein einziges Gerät bietet. 2.1.1 PCM600 und Connectivity-Package-Version des Geräts...
Seite 26: Anwendungspakete
über den Update Manager in PCM600 herunter. Anwendungspakete REX640 bietet bereits umfassende Basisfunktionen. Das Produkt lässt sich aber durch beliebige Kombination der optional verfügbaren Anwendungspakete individuell anpassen und so zu einer REX640-Schutzeinheit erweitern, die den jeweiligen Anforderungen passgenau entspricht. Die Funktionalität der gewählten Anwendungspakete lässt sich durch Einbinden der jeweiligen Zusatzpakete...
Seite 27 Abschnitt 2 2NGA000333 A REX640 Überblick IEC 61850 Ka‐ Ba‐ nä‐ RCRWPSCH ● LNPLDF ● BSTGAPC ● ● CVPSOF ● PHLPTOC ● PHHPTOC ● PHIPTOC ● DPHLPDOC ● DPHHPDOC ● EFLPTOC ● EFHPTOC ● EFIPTOC ● DEFLPDEF ● DEFHPDEF ●...
Seite 28 Abschnitt 2 2NGA000333 A REX640 Überblick IEC 61850 Ka‐ Ba‐ nä‐ MNSPTOC ● PHPTUC ● LOFLPTUC ● JAMPTOC ● STTPMSU ● MSCPMRI ● PREVPTOC ● MPTTR ● MPDIF ● MPUPF ● TR3PTDF ● TR2PTDF ● LREFPNDF ● HREFPDIF ● HIAPDIF ●...
Seite 29 Abschnitt 2 2NGA000333 A REX640 Überblick IEC 61850 Ka‐ Ba‐ nä‐ PCSITPC ● ● MDSOPT ● MSVPR ● Messung CMMXU ● CSMSQI ● RESCMMXU ● VMMXU ● VAMMXU ● RESVMMXU ● VSMSQI ● PEMMXU ● LDPRLRC ● FMMXU ● TPOSYLTC ●...
Seite 30 Abschnitt 2 2NGA000333 A REX640 Überblick IEC 61850 Ka‐ Ba‐ nä‐ SWITCHI32 ● ● ● TPGAPC ● TPSGAPC ● TPMGAPC ● PCGAPC ● PTGAPC ● TOFGAPC ● TONGAPC ● DTMGAPC ● CALGAPC ● SRGAPC ● MVGAPC ● MVI4GAPC ● SCA4GAPC ●...
Seite 31: Hardware Des Geräts
Abschnitt 2 2NGA000333 A REX640 Überblick IEC 61850 Ka‐ Ba‐ nä‐ T_TCMD ● T_TCMD_BIN ● T_BIN_TCMD ● T_POS_CL ● T_POS_OP ● T_POS_OK ● GATEGAPC ● GSAL ● HLTGAPC ● SETI32GAPC ● SETRGAPC ● T_B16_TO_I32 ● T_I32_TO_B16 ● T_I32_TO_R ● T_R_TO_I8 ●...
Seite 32 Abschnitt 2 2NGA000333 A REX640 Überblick Steck‐ Steck‐ Steck‐ Steck‐ Steck‐ Steck‐ Steck‐ Steck‐ Modul platz A1 platz A2 platz B platz C platz D platz E platz F platz G AIM1001 ● AIM1002 ● SIM1001 ● PSM1001 ● PSM1002 ●...
Seite 33 Abschnitt 2 2NGA000333 A REX640 Überblick GUID-5D4C7B10-17CA-4F59-B9E0-8024CB82CDE8 V1 DE-DE Abb. 2: Übersicht der Steckplätze im Hardwaremodule des REX640 Geräts 1 Steckplatzmarkierungen im Gehäuse (oben und unten) 2 Bereitschafts-LED Tabelle 5: Beschreibung der Module Modul Beschreibung ARC1001 4 × ARC-Sensoreingänge (Linse, Schleife oder kombiniert) COM1001 1 ×...
Seite 34: Lokale Hmi
Abschnitt 2 2NGA000333 A REX640 Überblick Modul Beschreibung 1 × RJ-45 (LHMI-Schnittstelle) + 2 × LC + 1 × LD-SFP + 1 × RS-485/IRIG-B + 1 × FO COM1005 UART BIO1001/ 14 × BI + 8 × SO BIO1003 BIO1002/ 6 ×...
Seite 35 Abschnitt 2 2NGA000333 A REX640 Überblick GUID-093E5A0B-C7B9-4BEC-8EA6-42EF75793B4F V1 DE-DE Abb. 3: Beispiel einer Seite der lokalen HMI In der LHMI sind die Seiten in zwei Kategorien unterteilt. • Benutzerseiten werden üblicherweise im Rahmen des gewöhnlichen Tätigkeitsbereichs eines Benutzers benötigt, wie z. B. Übersichtschaltbilder, Bedienelemente, Messungen, Ereignisse, Alarme usw.
Seite 36 Abschnitt 2 2NGA000333 A REX640 Überblick Tabelle 6: Bereitschafts-LED des Stromversorgungsmoduls und LED der Home-Taste der LHMI Status Bereitschafts-LED des Home-Taste der LHMI Alarm quittiert Stromversorgungsmo‐ duls Gerät im Normalbe‐ Konstant grün Konstant grün trieb und mit LHMI ver‐ bunden IRF des Geräts akti‐...
Seite 37: Elemente Der Menüleiste
Abschnitt 2 2NGA000333 A REX640 Überblick 9 10 GUID-01F7FC3E-980D-4670-B195-F8D6D712EF58 V1 DE-DE Abb. 4: Elemente der Menüleiste Feldname für das Gerät Name der Seite Bearbeitungsmodus aktiv (Parameterbearbeitung) Datums-, Zeit- und Zeitsynchronisierungsstatus Hilfe zur Seite (sichtbar, wenn Hilfe zur Seite verfügbar ist) Anmeldeschaltfläche / Anzeige des angemeldeten Benutzers...
Seite 38: Menü Auf Den Technikerseiten
Abschnitt 2 2NGA000333 A REX640 Überblick Seitenkategorie Seiten Unterseiten Technikerseiten Parameter Prüfung und Inbetriebnah‐ Funktionen erzwingen Ausgänge erzwingen Eingänge simulieren E/A anzeigen Ereignisse senden Überwachung der sekundären Einspeisung Schutzmessrichtung Inbetriebnahme der Spulensteuerung GOOSE-Senden anzeigen GOOSE-Empfangen anzeigen SMV-Senden anzeigen SMV-Empfangen anzeigen Gerätestatus...
Seite 39 Abschnitt 2 2NGA000333 A REX640 Überblick GUID-85504DBF-C4B1-43B2-A569-A543E61072E7 V1 DE-DE Abb. 6: Beispielansicht der WHMI Die WHMI bietet verschiedene Funktionen. Die Menüstruktur der WHMI ist fast identisch mit der der LHMI. Tabelle 8: Hauptgruppen und Untermenüs der WHMI Hauptgruppen Untermenüs Beschreibung Dashboard Zum Anzeigen einer Übersicht...
Seite 40: Benutzerberechtigung
Abschnitt 2 2NGA000333 A REX640 Überblick • lokal durch Anschließen des Laptops an das Schutzgerät, • ferngesteuert über LAN/WAN. Benutzerberechtigung Die Benutzerverwaltung für das Schutzgerät kann auf zwei Arten erfolgen. Es kann jeweils nur eine Art der Benutzerverwaltung im Schutzgerät aktiviert werden.
Seite 41: Zentrale Kontenverwaltung
Abschnitt 2 2NGA000333 A REX640 Überblick Zentrale Kontenverwaltung Die Benutzerkonten und Rollen können zentral auf einem CAM-Server angelegt und authentifiziert werden. CAM muss im Schutzgerät über das Account Management in PCM600 aktiviert werden. Ein CAM-Server kann ein Tool wie SDM600 oder ein Active Directory-Server wie Windows AD sein.
Seite 42: Modification Sales
Hardwaremodule in freie Steckplätze eingesetzt, die in den Steckplätzen vorhandenen Module durch andere Modultypen ersetzt oder die Softwarefunktionen durch Hinzufügen von Anwendungs- und ggf. Zusatzpaketen erweitert werden. Wenn Sie die Möglichkeiten des Modification Sales Konzepts nutzen möchten, wenden Sie sich bitte an Ihre lokale ABB-Vertretung. REX640 Anwendungs-Handbuch...
Seite 43: Abschnitt 3 Multifrequenter Admittanzbasierter Erdfehlerschutz
Typische Erdschlussbedingungen in Einspeisern und Schutzfunktionen Fehler und Bedingungen Schutzfunktionen Niederohmige Fehler Multifrequenter admittanzbasierter Erdfehler‐ schutz MFADPSDE Transienten-, intermittierende und wiederzün‐ dende Erdfehler Kabelabschlussfehler Doppelerdschluss Ungerichteter Erdfehlerschutz (I0>>), hohe Stufe EFHPTOC Hochohmige Fehler Multifrequenter admittanzbasierter Erdfehler‐ schutz MFADPSDE, Verlagerungsspannungs‐ schutz ROVPTOV als Reserve REX640 Anwendungs-Handbuch...
Seite 44: Beschreibung Des Beispielfalls
Beispielfall wird der berechnete Summenstrom ermittelt, der für den Doppelerdschlussschutz benötigt wird. Zum Schutz der einzelnen Einspeiser sollten vergleichbare Anordnungen für die Messung von Summenstrom, Leiterströmen und Restspannung mit Relais (in der Abbildung nicht dargestellt) gewählt werden. CBCT GUID-671FD609-8A6A-484D-9017-1F05A9ADCA48 V1 DE-DE Abb. 7: Übersichtsschaltbild des Beispielfalls REX640 Anwendungs-Handbuch...
Seite 45: Multifrequentes Admittanzbasiertes Erdfehlerschutzrelais
Summenstroms sollt ein CBCT verwendet werden. Die Verlagerungsspannung U wird typischerweise mit offener Spannungswandler-Dreieckschaltung gemessen. 20/√3 kV / 100/3 V 210V 1/5A 1/5A 1/5A 1000 /1A 1/5A 100/1A GUID-4A9A3ABF-86B9-4933-9B87-AF457BF492B8 V1 DE-DE Abb. 8: Relais-Schnittstellen und Strom-/Spannungswandleranschlüsse für den Beispielfall REX640 Anwendungs-Handbuch...
Seite 46: Analoge Eingangssignale
OPERATE Auslösesignal MFADPSDE1 START Startsignal MFADPSDE1 INTR_EF Intermittierende Erdfehlerer‐ kennung MFADPSDE2 OPERATE Auslösesignal MFADPSDE2 START Startsignal MFADPSDE2 INTR_EF Intermittierende Erdfehlerer‐ kennung ROVPTOV1 OPERATE Auslösesignal EFHPTOC1 OPERATE Auslösesignal 3.3.1.4 Relaiskonfiguration Die Relaiskonfiguration ist in die Anwendungskonfiguration in PCM600 implementiert. REX640 Anwendungs-Handbuch...
Seite 47 Funktion wird für den Erdschlussschutz des Ein‐ speiser verwendet (insbesondere Doppelerd‐ schluss). Tabelle 15: Physikalische Analogkanäle der Funktion Funktionsblock Einspeiser-Summen‐ Bus offene Dreiecks‐ Einspeiser-Leiterströme, strom, AI1 spannung, AI2 AI3, AI4, AI5 MFADPSDE1 MFADPSDE2 ROVPTOV1 EFHPTOC1 1) I wird vom ILTCTR1-Block aus den Phasenströmen berechnet REX640 Anwendungs-Handbuch...
Seite 48: Relaiseingang- Und Vorverarbeitungsanschlüsse
Abschnitt 3 2NGA000333 A Multifrequenter admittanzbasierter Erdfehlerschutz GUID-FFB0E091-A6DB-4C80-9897-EB985CE343F9 V1 DE-DE Abb. 9: Relaiseingang- und Vorverarbeitungsanschlüsse GUID-32993705-A5FB-46C0-9574-500D4201EC8A V1 DE-DE Abb. 10: Anwendungs-Funktionsblockanschlüsse GUID-2C3C0268-2739-4C78-B0A9-4945C823F894 V1 DE-DE Abb. 11: Relais-Ausgangsanschlüsse REX640 Anwendungs-Handbuch...
Seite 49: Funktionsblöcke Und Einstellwerte
Funktionsblöcke werden als Standardwerte für diesen Beispielfall beibehalten. ROVPTOV1 – Verlagerungsspannungsschutz ROVPTOV1 bietet Erdfehlerschutz durch die Erkennung eines abnormalen Pegels der Verlagerungsspannung. Im Anwendungsbeispiel wird er als Reserveschutz verwendet. Die Tabelle 19 zeigt die empfohlenen Einstellwerte; für alle anderen Werte können die Standardwerte beibehalten werden. REX640 Anwendungs-Handbuch...
Seite 50: Die Tabelle
Auslöseverzögerungszeit für MFADPSDE1 und MFADPSDE2 ist 500 ms. 2) Der Standardwert der Auslöseverzögerungszeit niedri‐ Weil EFHPTOC1 schneller reagieren sollten, sollte die Einstellung ger sein, somit werden 200 ms beibehalten. Es ist wichtig, dass alle unterschiedlichen Erdschluss-Funktionen im Relais richtig koordiniert werden. REX640 Anwendungs-Handbuch...
Seite 51 5. EFHPTOC1 (I 0.07 0.08 0.03 0.09 0.12 GUID-0AE1D789-422B-4665-9F2D-3F60363E45CE V1 DE-DE Abb. 12: Empfohlene Koordinierung der Erdschluss-Funktionen im Anwendungsbeispiel. MFADPSDE1 - Multifrequenter admittanzbasierter Erdfehlerschutz MFADPSDE1 ist eine sichere, empfindliche und selektive Funktion für die Erkennung von Erdfehlern, die verlässlich in kompensierten Netzen sowie in gemischten Freileitungs- und Erdkabelnetzen arbeitet.
Seite 52 Einstellwert Min operate current (Min. Ansprechstrom) etwas höher beibehalten werden als für MFADPSDE1. Die Einstellvorgaben für MFADPSDE1 können auch für MFADPSDE2 angewendet werden. Die Tabelle 22 zeigt die empfohlenen Einstellwerte; für alle anderen Werte können die Standardwerte beibehalten werden. REX640 Anwendungs-Handbuch...
Seite 53 2) Unter Berücksichtigung der nicht identischen Kerne von Phasen-Stromwandlern muss der Einstell‐ Min. Ansprechstrom etwas höher als gehalten werden für MFADPSDE1, d.h., 0,03 ⋅ 3 = 0,09 I wert was in einer geringeren Empfindlichkeit resultiert als für MFADPSDE1. REX640 Anwendungs-Handbuch...
Seite 55: Abschnitt 4 Transformatorschutz
Überwachung der Isolierung verwendet werden. Das Ziel der Transformatorschutzfunktionen des Relais ist die Bereitstellung von umfassendem Schutz des Transformators, zum Beispiel gegen Überstrom, Überspannung, Übererregung, Kurzschluss, Einschalt-, Temperatur- und Erdfehler. Zudem können Ölqualität, Blitztemperaturen und Alterung überwacht werden. REX640 Anwendungs-Handbuch...
Seite 56 Überhitzung oder Fun‐ kenüberschlag. Fehlerhafte Verbindungen an Druckrelais, Gasrelais Wicklungsklemmen Kurzschluss wegen Isolations‐ Hauptkessel-Druckentlastungsvorrichtung fehler Fehler im Umschalter-Ölraum, OLTC-Kesseldruckrelais Überdruck im Kessel Abweichender Ölstand im Ölstandanzeige Hauptkessel-Ausgleichsbehälter Hauptkessel, beispielsweise wegen Lastumschaltung, Le‐ ckagen oder Fehlern REX640 Anwendungs-Handbuch...
Seite 57: Beschreibung Des Beispielfalls
Das Beispiel konzentriert sich auf die typischsten auf dem Strom basierenden Schutzfunktionen. Deshalb werden andere Schutzfunktionen hier nicht angesprochen. Für die HS-Seite des Leistungstransformators wurde Hochimpedanz-Erdfehlerdifferentialschutz gewählt, allerdings ist auch ein niederohmiger Schutz vorstellbar. GUID-B43E8CA4-83B2-4211-85B6-13363662ED90 V1 DE-DE Abb. 13: Übersichtsschaltbild des Beispielfalls für einen Dreiwicklungstransformator REX640 Anwendungs-Handbuch...
Seite 58: Transformatorschutzrelais
Die Abbildung zeigt auch den Stromwandler-Nullleiteranschluss für den Hochimpedanz-Erdfehlerdifferentialschutz für die Y-Wicklung (Primärseite) im Beispielfall. Die Schutzfunktion misst die Summe der Leiterströme an der Y-Seite und den Neutralleiterstrom. HREFPDIF erfordert einen Stabilisierungswiderstand und einen spannungsabhängigen Widerstand (VDR) im Sekundärkreis des Stromwandlers. REX640 Anwendungs-Handbuch...
Seite 59: Analoge Eingangssignale
AI10 1/5A RTD1 RTD2 RTD3 1/5A 1/5A 1000/1 A 1/5A GUID-017F14A4-CB86-4F47-BD4E-0132B663B0C9 V1 DE-DE Abb. 14: Relais-Schnittstellen und Stromwandleranschlüsse für den Dreiwicklungstransformator im Beispielfall. 4.3.1.1 Analoge Eingangssignale Tabelle 24: Physische analoge Eingangssignale für die Implementierung des Anwendungsbei‐ spiels Analogeingang Beschreibung Transformatorwicklung 1, Strom A...
Seite 60: Rtd-Eingangssignale
Alarm und für das Auslö‐ sen aller Trennschalter Öltemperaturanzeiger, Alarmpegel, Information verwendet für Alarm Öltemperaturanzeiger, Auslösepegel, Informatio‐ nen, verwendet für Alarm und Lastabschaltung (Sekundär- und Teritärleistungsschalter) Wicklungstemperaturanzeiger, Alarmpegel, Infor‐ mation verwendet für Alarm Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 61: Binäre Ausgangssignale
Öltemperatur Auslösung Temperaturanzeiger Alarm Wicklungstemperatur Temperaturanzeiger Wicklungstemperatur Auslö‐ sung Ölstand BI10 Ölstandanzeige Hauptkessel- Ausgleichsbehälter, Alarm niedriger Ölstand Ölstand BI11 Ölstandanzeige Hauptkessel- Ausgleichsbehälter, Alarm ho‐ her Ölstand TR3PTDF1 OPERATE Auslösesignal durch Wandler‐ differenzialschutz Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 62: Relaiskonfiguration
Umrechnung Gleitkomma in Ganzzahl. Mit die‐ ser Funktion wird der mA-Eingang in einen ganz‐ zahligen Wert umgerechnet. TR3PTDF Transformatordifferentialschutz für Zwei- oder Dreiwickler PHIPTOC Ungerichteter Drei-Phasen-Überstromschutz, un‐ verzögerte Stufe PHLPTOC1, PHLPTOC2, PHLPTOC3 Ungerichteter Drei-Phasen-Überstromschutz, niedrige Stufe Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 63 Obere Öl‐ lung 1 lung 2 lung 3 AI10 schränkter lung temp. temp. AI1, AI2, AI3 AI4, AI5, AI6 AI7, AI8, AI9 EF-Strom mA1 (über RTD1 RTD2 AI11 TPOSYLTC) TR3PTDF1 PHIPTOC1 PHLPTOC1 PHLPTOC2 PHLPTOC3 HREFPDIF1 EFLPTOC1 T2PTTR1 HSARSPTR REX640 Anwendungs-Handbuch...
Seite 64 Abschnitt 4 2NGA000333 A Transformatorschutz GUID-FC4DE35D-08E1-4D48-AE25-775B2ECEF0A6 V1 DE-DE Abb. 15: Relaiseingang- und Vorverarbeitungsanschlüsse REX640 Anwendungs-Handbuch...
Seite 65: Relais-Ausgangsanschlüsse
Abschnitt 4 2NGA000333 A Transformatorschutz GUID-5D351EE8-6749-4D39-99AE-6B123083CC04 V1 DE-DE Abb. 16: Anwendungs-Funktionsblockanschlüsse GUID-ED2C5C2D-195B-41FF-87C2-1C8EDDCF4E03 V1 DE-DE Abb. 17: Relais-Ausgangsanschlüsse REX640 Anwendungs-Handbuch...
Seite 66: Funktionsblöcke Und Einstellwerte
Die stabilisierte, das heißt die tief gesetzte Stufe wird festgelegt, um CT-Fehler, Relaisgenauigkeit, Leistungstransformator-Leerlaufverlust und leichte Übermagnetisierung zu berücksichtigen. Der Laststufenschalter wird mit der Funktion verbunden und die Funktion wird für die automatische Kompensation festgelegt. Die zweite Überschwingungshemmung wird für die Blockierung dieser REX640 Anwendungs-Handbuch...
Seite 67: Die Tabelle
Die Funktion nutzt eine Differenzialquantität, d.h., die Summe der drei Leiterströme der im Stern geschalteten Wicklung und den Neutralleiterstrom der im Stern geschalteten Wicklung. Das Hochimpedanzprinzip benötigt externe Stabilisierung und typischerweise auch spannungsabhängige Widerstände. Weitere Informationen finden Sie im Technischen Handbuch. REX640 Anwendungs-Handbuch...
Seite 68: Ungerichteter Dreiphasen-Leiter-Überstromschutz
Betriebszeitcharakteristik ist die unabhängige Zeit (DT). Für die Überstromschutzfunktion der tiefen Stufe PHLPTOC1, PHLPTOC2 und PHLPTOC3 können die Betriebszeitcharakteristika unabhängige Zeit (DT) oder umgekehrte unabhängige Mindestzeit (IDMT).gewählt werden. PHIPTOC1, PHLPTOC1, PHLPTOC2 und PHLPTOC3 messen die Leiterströme des Transformators. Im vorliegenden Beispiel sind PHIPTOC1 und PHLPTOC1 REX640 Anwendungs-Handbuch...
Seite 69 Dann wird PHLPTOC1 mit 0,45 + 0,15 = 0,6 s eingestellt. T2PTTR1 – Dreiphasiger thermischer Überlastschutz für Leistungstransformatoren, zwei Zeitkonstanten Der dreiphasige thermische Schutz T2PTTR1 schützt den Transformator vor kurzfristigen Überlasten. Das Alarmsignal von T2PTTR1 ist eine Frühwarnung, so dass Betreiber entsprechend handeln können, bevor der Transformator auslöst. REX640 Anwendungs-Handbuch...
Seite 70: Hsarsptr1 - Hot-Spot- Und Isolationsalterungsüberwachung Für Transformatoren
Empfohlene Werte Beschreibung Transformatorleistung 25 MVA Bemessung des Transforma‐ tors STW-Verhältniskorrektur Stromwandler-Verhältniskorrek‐ 2,29 turfaktor Ölexponent Benutzerdefinierter Wert für den Ölexponent Wicklungsexponent Benutzerdefinierter Wert für Wicklungsexponent Konstante K11 Benutzerdefinierter Wert der Wärmemodellkonstante K11 Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 71: Tposyltc1 - Messung Der Stufenschalterstellung
TRPPTRC1, TRPPTRC2 und TRPPTRC3 - Hauptauslösung Die Hauptauslösung TRPPTRC1, TRPPTRC2 und TRPPTRC3 wird als Trip- Befehlssammler und Handler nach den Schutzfunktionen verwendet. Alle Einstellungen der Funktionsblöcke TRPPTRC1, TRPPTRC2 und TRPPTRC3 werden als Standardwerte für diesen Beispielfall beibehalten. REX640 Anwendungs-Handbuch...
Seite 73: Abschnitt 5 Transformatorspannungsregelung
Betriebsart. Die Einstellung Betriebsart kann jeden der folgenden Werte haben: Manuell, Auto einzeln, Parallel manuell, Auto parallel, Eingangssteuerung und Befehl. Weitere Informationen zu den Betriebsarten finden Sie im Technischen Handbuch. Tabelle 41 enthält die typischen Anwendungen von OL5ATCC. REX640 Anwendungs-Handbuch...
Seite 74: Beispielfall 1- Einzeltransformatorsteuerung
Um die Anwendung von OL5ATCC zu erläutern, wird hier ein einzelnes Beispiel der Transformatorregelung dargestellt. Die Abbildung 18 zeigt das Einstrich- Netzschema für einen Beispiel für einen Einzeltransformatoranwendung mit den Messanforderungen. An der HS-Wicklung ist ein Laststufenschalter vorhanden. REX640 Anwendungs-Handbuch...
Seite 75: Transformatorspannungsregelung
2NGA000333 A Transformatorspannungsregelung HS-Seite MS-Seite GUID-B26D4912-E6FF-45CC-9B09-FB8F51B5384D V1 DE-DE Abb. 18: Einzeltransformatoranwendung (Beispielfall 1) Die Strom- und Spannungsinformationen ab der MS-Seite (geregelte Seite) werden für die OL5ATCC-Anwendung benötigt. Die Schalterposition wird ebenfalls benötigt. Beispielfall 1 wird verwendet, um die manuelle und automatische Regelung sowie LDC und RSV darzustellen.
Seite 76 Stellungsinformation über ein anderes Relais oder über das RIO600 RTD4-Modul gemessen. Der Absender muss die Skalierung der Stufenschalterstellung durchführen. Weiterführende Informationen zur Implementierung dieser Schnittstellen, siehe die TPOSYLTC im Technisches Handbuch. Im abgebildeten Beispielfall 1 ist die Schalterstellung als ein mA-Eingang verfügbar. REX640 Anwendungs-Handbuch...
Seite 77: Relais 1-Schnittstellen Und Ct/Vt-Anschlüsse Für Tr1 In Beispielfall
Abschnitt 5 2NGA000333 A Transformatorspannungsregelung 110 / 25 kV 25 MVA 1000/1A Automatischer/ Tiefer Höher Manueller Spannung Spannung Wählschalter GUID-682CCFF6-A857-4779-A904-5C3825619255 V1 DE-DE Abb. 19: Relais 1-Schnittstellen und CT/VT-Anschlüsse für TR1 in Beispielfall 1 REX640 Anwendungs-Handbuch...
Seite 78: Analoge Eingangssignale
Eingang zeigt an, dass der Stufenschalter aktuell in Betrieb ist. Betriebsart als Eingangssteuerung 1) Nur benötigt, wenn Binäre Ausgangssignale Tabelle 45: Binäre Ausgangssignale für die Implementierung Beispielfall 1 Binärausgang Beschreibung Höher-Befehl für den Stufenschalter (RAI‐ SE_OWN) Tiefer-Befehl für den Stufenschalter (LO‐ WER_OWN) REX640 Anwendungs-Handbuch...
Seite 79: Empfohlene Alarme
Der Ausgang dieser Funktion nutzt die Stu‐ OL5ATCC1 fenstellung, die erhöht oder abgesenkt werden muss. Tabelle 48: Physikalische Analogkanäle der Funktionen in Beispielfall 1 Funktionsblock Sekundärströme MS-Busspannungen Stufenstellung, mA1 AI1, AI2, AI3 AI4, AI5, AI6 OL5ATCC1 TPOSYLTC1 REX640 Anwendungs-Handbuch...
Seite 80: Act-Konfiguration Für Beispielfall 1 - Eingangsbereich
Abschnitt 5 2NGA000333 A Transformatorspannungsregelung Abbildung Abbildung 21 Abbildung 22 zeigen die ACT-Konfiguration für Beispielfall 1. GUID-006278AA-EF41-4BE0-AEEE-A86CCDEF6BAD V1 EN-US Abb. 20: ACT-Konfiguration für Beispielfall 1 - Eingangsbereich GUID-4D6C99BD-C643-4C24-8719-B89903DD9F4D V1 DE-DE Abb. 21: ACT-Konfiguration für Beispielfall 1 - Anwendungsbereich REX640 Anwendungs-Handbuch...
Seite 81: Funktionsblöcke Und Einstellwerte
Abschnitt 5 2NGA000333 A Transformatorspannungsregelung GUID-43909A3A-E2A9-47E3-AFE9-1629D6F914F9 V1 DE-DE Abb. 22: ACT-Konfiguration für Beispielfall 1 - Ausgangsbereich Funktionsblöcke und Einstellwerte ILTCTR1 – Leiterstrom-Vorverarbeitung ILTCTR1 ist die Analogsignal-Vorverarbeitungsfunktion für Stromsignale. Die Tabelle 49 zeigt die empfohlenen Einstellwerte; für alle anderen Werte können die Standardwerte beibehalten werden.
Seite 82 Tabelle 52 angegeben. Tabelle 52: OL5ATCC1-Einstellwerte für „Manuelle Spannungsregelung“ im Beispielfall 1 Einstellung Empfohlener Wert Beschreibung Betriebsart Manuell Betriebsart Im Remote-Modus des Relais kann die manuelle Spannungsregelung auch über Remote-Befehle ausgeführt werden. Das Relais ist im Remote-Modus, wenn die REX640 Anwendungs-Handbuch...
Seite 83: Automatische Spannungsregelung
(BO1) oder LOWER_OWN (BO2) aus, um die Spannung wieder in dieses Band zu bringen. Die Einstellung Laststromgrenze wird verwendet, um den Betrieb des Stufenschalters in einer Überstromsituation zu verhindern, wenn der Strom nicht hoch genug ist, um das Schutzrelais der Schaltanlage zu aktivieren. REX640 Anwendungs-Handbuch...
Seite 84 Rücklauf Spannung erhöhen 1,12 xUn Bei einer theoretischen Steuer‐ spannung von 1,1 xUn und ei‐ Band width voltage (Band‐ breite Spannung) von 3 % ist die erforderliche Einstellung 1,1 + 0,03/2. Weitere wichtige Einstellungen für die Automatikbetriebsart werden nachstehend aufgeführt: REX640 Anwendungs-Handbuch...
Seite 85 Ohmscher Spannungsabfall auf der Line drop V Ris 6,9% Leitung Kompensationsfaktor Induktiver Spannungsabfall auf der Line drop V React 10,4% Leitung Kompensationsfaktor Höchstgrenze für Spannungsabfall auf LDC Grenze der Leitung Kompensationsbegriff 1) Maximalwert LDC-Spannungsbegriff im Beispielfall: 0,2 U REX640 Anwendungs-Handbuch...
Seite 86 Rv Pwr flow allowed TRUE Rückspeisung erlaubt Reduzierte Spannungseinstellung (RSV) Während Unterfrequenz muss entweder die Stromversorgung erhöht werden oder es muss ein Teil der Last abgeworfen werden, damit die Leistungsbilanz wiederhergestellt werden kann. Die Aktivierung der Binäreingänge der reduzierten REX640 Anwendungs-Handbuch...
Seite 87: Verwendung Der Transformator-Spannungsregelungsanwendung
Schrittgröße für die Re‐ duzierung der Span‐ nungseinstellung (RSV) 5.2.3 Verwendung der Transformator- Spannungsregelungsanwendung 5.2.3.1 Erreichen der Transformatorspannungsregelung im manuellen Modus In der HMI-Anwendung den Stufenschaltersteuerungsblock (Tap_Changer_Control) im Übersichtsschaltbild berühren. GUID-2FB325E9-1D00-4289-B659-C445C1E20834 V1 DE-DE Abb. 23: Öffnen der Stufenschaltersteuerung REX640 Anwendungs-Handbuch...
Seite 88 Schalterstellung angezeigt werden. In diesem Beispiel ist die Spannung 0,98xUn und die Schalterstellung ist 8. Settings (Einstellungen) berühren. GUID-AC62453F-A28A-4CC3-A973-57982736E8C3 V1 DE-DE Abb. 24: Öffnen des Menüs „Einstellungen“ Raise (Höher) berühren, um die Spannung zu erhöhen. Nun ist die Spannung 1,0xUn und die Schalterstellung ist 9.
Seite 89: Beispielfall 2 - Paralleltransformatorregelung Im M/F-Modus
Abschnitt 5 2NGA000333 A Transformatorspannungsregelung GUID-2EAA4D36-CD32-4E2B-85AF-3ABA356568BC V1 DE-DE Abb. 25: Bedienung der Schaltfläche „Raise/Lower“ (Höher/Tiefer). Beispielfall 2 – Paralleltransformatorregelung im M/F-Modus Dieses Kapitel bietet detaillierte Informationen zur Konfiguration der im Anwendungsbeispiel verwendeten Relais: die Relaisschnittstellen, die ACT- Diagramme und die Parametereinstellungen sowie Information dazu, wie die Transformatorspannungsregelung für das vorliegende Beispiel im Master/...
Seite 90: Transformator Tr1 Spannungsregelrelais (Master)
Implementierung des Beispielfalls werden drei Relais (Relais 1 für den Transformator TR1, Relais 2 für den Transformator TR2 und Relais 3 für den Transformator TR3) benötigt. Außerdem wird die Kommunikation zwischen den Relais benötigt. GUID-94F18336-C34B-4666-8258-54C2A57E329E V1 DE-DE Abb. 26: Paralleltransformator-Anwendung (Beispielfall 2). 5.3.2 Transformator TR1 Spannungsregelrelais (Master) 5.3.2.1...
Seite 91: Relais 1-Schnittstellen Und Ct/Vt-Anschlüsse Für Tr1 In Beispielfall
Abschnitt 5 2NGA000333 A Transformatorspannungsregelung 25 MVA 1000 /1A Automatischer/ Master- Manueller Parallelbetrieb Auslösung Wählschalter 61850 Stationsbus GUID-EDA52139-1005-4A03-83BA-4B457964DFB5 V1 DE-DE Abb. 27: Relais 1-Schnittstellen und CT/VT-Anschlüsse für TR1 in Beispielfall 2 REX640 Anwendungs-Handbuch...
Seite 92: Analoge Eingangssignale
Eingang (FALSE zu TRUE) veranlasst das angeschlossene Relais zur Übernahme der Mas‐ ter-Rolle. Stufensteller in Betrieb (TCO) Eingang für TR1. TRUE an diesem Eingang zeigt an, dass der Stufenschalter aktuell in Betrieb ist. Betriebsart Eingangssteuerung 1) Nur benötigt, wenn als REX640 Anwendungs-Handbuch...
Seite 93: Binäre Ausgangssignale
UTVTR1, ILTCTR1 Analogsignal-Vorverarbeitungsblock T_R_TO_I8 8-Bit-Konvertierung Real zu Integral Mit dieser Funktion wird der mA-Eingang in einen ganzzah‐ ligen Wert umgerechnet. TPOSYLTC1 Trafostufenstellungsanzeige. Der Ausgang die‐ ser Funktion wird von OL5ATCC1 verwendet. Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 94 TR1 Stufenstellung, AI1, AI2, AI3 AI4, AI5, AI6 OL5ATCC1 TPOSYLTC1 Abbildung Abbildung Abbildung 30 Abbildung 31 zeigen das ACT- Diagramm für den Transformator TR1 in Beispielfall 2. Alle benötigten Anschlüsse für die Transformatorspannungsregelung im M/F-Modus werden im ACT dargestellt. REX640 Anwendungs-Handbuch...
Seite 95 Abschnitt 5 2NGA000333 A Transformatorspannungsregelung GUID-7FC0BC0C-16A9-4CDB-B23D-C383975BF6E6 V1 DE-DE Abb. 28: ACT-Diagramm für Transformator TR1 (Relais 1) in Beispielfall 2 – Eingangsabschnitt GUID-7F14F672-777F-4D2E-BB45-92B06FB3FB78 V1 DE-DE Abb. 29: ACT-Diagramm für Transformator TR1 (Relais 1) in Beispielfall 2 – Anwendungsabschnitt REX640 Anwendungs-Handbuch...
Seite 96: Funktionsblöcke Und Einstellwerte
Abschnitt 5 2NGA000333 A Transformatorspannungsregelung GUID-31E38ACB-5248-40E5-8DF6-B6304DCA6B62 V1 DE-DE Abb. 30: ACT-Diagramm für Transformator TR1 (Relais 1) in Beispielfall 2 – Ausgangsabschnitt GUID-A2511D48-916D-420C-A2BA-934F3CA9E16E V1 DE-DE Abb. 31: ACT-Diagramm für Transformator TR1 (Relais 1) in Beispielfall 2 – GOSSE-Sender Funktionsblöcke und Einstellwerte ILTCTR1 –...
Seite 97: Ol5Atcc1 - Stufenschaltersteuerung Mit Spannungsregler Im Auto-Parallel-M/F-Modus
Relais 1 gesteuert. Die Funktion hat keine Einstellungen. OL5ATCC1 – Stufenschaltersteuerung mit Spannungsregler im Auto- Parallel-M/F-Modus Der Spannungsregler OL5ATCC1 (Laststufenschalterregler) ist für die Regelung der Spannung von Leistungstransformatoren mit Laststufenschaltern in Verteilerschaltanlagen ausgelegt. OL5ATCC1 ermöglicht die manuelle oder REX640 Anwendungs-Handbuch...
Seite 98 Spannung) von 3 % ist die erforderliche Einstellung 1,1 + 0,03/2. Lower block tap Die Stufenschalterposition, die in diesem Beispiel die niedrig‐ ste Spannung an der geregel‐ ten Seite vorgibt, ist die Stel‐ lung 0. Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 99: Automatische Spannungsregelung
Mithilfe der Spannungsabfallkompensation kann der Spannungsabfall in einer vom Transformator gespeisten Leitung bzw. einem gespeisten Netz im M/F-Modus kompensiert werden. Tabelle Tabelle 75 Tabelle 76 zeigen die empfohlenen Einstellwerte; für alle anderen Einstellungen können die Standardwerte beibehalten werden. REX640 Anwendungs-Handbuch...
Seite 100: Modusänderung
Eingänge PARALLEL und AUTO werden auf TRUE gesetzt. Dann nimmt der aktuelle Master die Follower-Rolle ein. Wenn das Relais im lokalen Modus ist, haben die manuellen Höher- und Tiefer- Befehle von OL5ATCC1 Vorrang von den Remote-Befehlen (von SCADA). Wenn REX640 Anwendungs-Handbuch...
Seite 101 2 und 3, wenn Relais 1 der Master ist OL5ATCC1 FLLW2_CTL LD0.OL5ATCC1.Ta‐ Lower-/Raise-Befehl pOpFllw2.stVal von Relais 1 an Relais 2 und 3, wenn Relais 1 der Master ist OL5ATCC1 LD0.OL5ATCC1.TrfSt. Statusinformationen stVal TR1 von Relais 1 an Relais 2 und 3 REX640 Anwendungs-Handbuch...
Seite 102: Transformator Tr2 Spannungsregelrelais (Follower 1)
(BO) für Transformator TR2 im Beispielfall. Die CT-Anschlüsse für die Leiterspannungsmessungen in allen Leitern und der VT-Anschluss für die Spannungsmessung an der MS-Seite werden ebenfalls dargestellt. In diesem Beispiel ist der Stufenschalterstellungswert als mA-Eingang für den Transformator TR2 und als Eingang zu TPOSYLTC eingegeben. REX640 Anwendungs-Handbuch...
Seite 103: Relais 2-Schnittstellen Und Ct/Vt-Anschlüsse Für Tr2 In Beispielfall
Abschnitt 5 2NGA000333 A Transformatorspannungsregelung 25 MVA 1000 /1A Automatischer/ Master- Manueller Parallelbetrieb Auslösung Wählschalter 61850 Stationsbus GUID-EDA52139-1005-4A03-83BA-4B457964DFB5 V1 DE-DE Abb. 32: Relais 2-Schnittstellen und CT/VT-Anschlüsse für TR2 in Beispielfall 2 REX640 Anwendungs-Handbuch...
Seite 104 Eingang (FALSE zu TRUE) veranlasst das angeschlossene Relais zur Übernahme der Mas‐ ter-Rolle. Stufensteller in Betrieb (TCO) Eingang für TR2. TRUE an diesem Eingang zeigt an, dass der Stufenschalter aktuell in Betrieb ist. Betriebsart Eingangssteuerung 1) Nur benötigt, wenn als REX640 Anwendungs-Handbuch...
Seite 105 UTVTR1, ILTCTR1 Analogsignal-Vorverarbeitungsblock T_R_TO_I8 8-Bit-Konvertierung Real zu Integral Mit dieser Funktion wird der mA-Eingang in einen ganzzah‐ ligen Wert umgerechnet. TPOSYLTC1 Trafostufenstellungsanzeige. Der Ausgang die‐ ser Funktion wird von OL5ATCC1 verwendet. Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 106 TR2 Stufenstellung, AI1, AI2, AI3 OL5ATCC1 TPOSYLTC1 Abbildung Abbildung Abbildung 35 Abbildung 36 zeigen das ACT- Diagramm für den Transformator TR2 in Beispielfall 2. Alle benötigten Anschlüsse für die Spannungsregelung des Paralleltransformators im M/F-Modus werden in der Anwendungskonfiguration dargestellt. REX640 Anwendungs-Handbuch...
Seite 107 Abschnitt 5 2NGA000333 A Transformatorspannungsregelung GUID-3D0A7A9D-944E-40CD-AB74-8D0FD9EB4575 V1 DE-DE Abb. 33: ACT-Diagramm für Transformator TR2 (Relais 2) in Beispielfall 2 – Eingangsabschnitt GUID-B236A215-E23F-498F-B7A2-E0BEEFC9D1DB V1 DE-DE Abb. 34: ACT-Diagramm für Transformator TR2 (Relais 2) in Beispielfall 2 – Anwendungsabschnitt REX640 Anwendungs-Handbuch...
Seite 108 Abschnitt 5 2NGA000333 A Transformatorspannungsregelung GUID-A6CEF0B4-1553-4A36-B96E-9177DCDE8869 V1 DE-DE Abb. 35: ACT-Diagramm für Transformator TR2 (Relais 2) in Beispielfall 2 – Ausgangsabschnitt GUID-2DABD842-1101-4745-8426-0E8E173F17D4 V1 DE-DE Abb. 36: ACT-Diagramm für Transformator TR2 (Relais 2) in Beispielfall 2 – GOSSE-Sender Funktionsblöcke und Einstellwerte ILTCTR1 –...
Seite 109 Eingang fehlt, wird TRx als unabhängig behandelt und nicht von Relais 2 gesteuert. Die Funktion hat keine Einstellungen. OL5ATCC1 - Stufenschaltersteuerung mit Spannungsregler In diesem Modus ist Relais 2 der Follower und die Stufenschaltereinstellung folgt dem Master (Relais 1). REX640 Anwendungs-Handbuch...
Seite 110 Für den Beispielfall wird die Steuerungsverzögerung für den ersten Steuerimpuls mit 60 s festgelegt. Steuerungsverzögerung 2 30 s Für den Beispielfall wird die Steuerungsverzögerung für die folgenden Steuerimpulse mit 30 s festgelegt. Siehe Abschnitt Automatische Spannungsregelung von Beispielfall 1. REX640 Anwendungs-Handbuch...
Seite 111 Ta‐ fehl von Relais 3, wenn Relais 3 pOpFllw2.stVal der Master ist OL5ATCC1 LD0.OL5ATCC1. Statusinformatio‐ OLGAPC2 TR_STATUS nen TR3 von TrfSt.stVal Relais 3 1) Eingangssignal empfangen über GOOSERCV_INT8 2) Eingangssignal empfangen über GOOSERCV_INT32 3) Eingangssignal empfangen über GOOSERCV_ENUM REX640 Anwendungs-Handbuch...
Seite 112: Transformator Tr3 Spannungsregelrelais (Follower 2)
(BO) für Transformator TR3 im Beispielfall. Die CT-Anschlüsse für die Leiterspannungsmessungen in allen Leitern und der VT-Anschluss für die Spannungsmessung an der MS-Seite werden ebenfalls dargestellt. In diesem Beispiel ist der Stufenschalterstellungswert als mA-Eingang für den Transformator TR3 und als Eingang zu TPOSYLTC eingegeben. REX640 Anwendungs-Handbuch...
Seite 113: Relais 3-Schnittstellen Und Ct/Vt-Anschlüsse Für Tr3 In Beispielfall
Abschnitt 5 2NGA000333 A Transformatorspannungsregelung 25 MVA 1000 /1A Automatischer/ Master- Manueller Parallelbetrieb Auslösung Wählschalter 61850 Stationsbus GUID-EDA52139-1005-4A03-83BA-4B457964DFB5 V1 DE-DE Abb. 37: Relais 3-Schnittstellen und CT/VT-Anschlüsse für TR3 in Beispielfall 2 REX640 Anwendungs-Handbuch...
Seite 114 Eingang (FALSE zu TRUE) veranlasst das angeschlossene Relais zur Übernahme der Mas‐ ter-Rolle. Stufensteller in Betrieb (TCO) Eingang für TR3. TRUE an diesem Eingang zeigt an, dass der Stufenschalter aktuell in Betrieb ist. Betriebsart Eingangssteuerung 1) Nur benötigt, wenn als REX640 Anwendungs-Handbuch...
Seite 115 UTVTR1, ILTCTR1 Analogsignal-Vorverarbeitungsblock T_R_TO_I8 8-Bit-Konvertierung Real zu Integral Mit dieser Funktion wird der mA-Eingang in einen ganzzah‐ ligen Wert umgerechnet. TPOSYLTC1 Trafostufenstellungsanzeige. Der Ausgang die‐ ser Funktion wird von OL5ATCC1 verwendet. Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 116 AI1, AI2, AI3 AI4, AI5, AI6 OL5ATCC1 TPOSYLTC1 Abbildung Abbildung Abbildung 40 Abbildung 41 zeigen das ACT- Diagramm für den Transformator TR3 in Beispielfall 2. Alle benötigten Anschlüsse für die Spannungsregelung des Paralleltransformators im M/F-Modus werden in der Anwendungskonfiguration dargestellt. REX640 Anwendungs-Handbuch...
Seite 117 Abschnitt 5 2NGA000333 A Transformatorspannungsregelung GUID-E2833CD7-C7ED-438F-B210-2EB4A8337009 V1 DE-DE Abb. 38: ACT-Diagramm für Transformator TR3 (Relais 3) in Beispielfall 2 – Eingangsabschnitt GUID-1A46785F-A1CA-40B1-940E-6B30829296BB V1 DE-DE Abb. 39: ACT-Diagramm für Transformator TR3 (Relais 3) in Beispielfall 2 – Anwendungsabschnitt REX640 Anwendungs-Handbuch...
Seite 118 Abschnitt 5 2NGA000333 A Transformatorspannungsregelung GUID-F5A3B0F2-69CF-450D-BF21-249C193534E4 V1 DE-DE Abb. 40: ACT-Diagramm für Transformator TR3 (Relais 3) in Beispielfall 2 – Ausgangsabschnitt GUID-DAF57BB0-B961-4AE9-B1FF-E2E6152B7820 V1 DE-DE Abb. 41: ACT-Diagramm für Transformator TR3 (Relais 3) in Beispielfall 2 – GOSSE-Sender Funktionsblöcke und Einstellwerte ILTCTR1 –...
Seite 119 Eingang fehlt, wird TRx als unabhängig behandelt und nicht von Relais 3 gesteuert. Die Funktion hat keine Einstellungen. OL5ATCC1 - Stufenschaltersteuerung mit Spannungsregler In diesem Beispielfall ist Relais 3 der Follower und die Stufenschaltereinstellung folgt dem Master (Relais 1). REX640 Anwendungs-Handbuch...
Seite 120 Steuerimpuls mit 60 s festgelegt. Steuerungsverzögerung 2 30 s Für den Beispielfall wird die Steuerungsverzögerung für die folgenden Steuerimpulse mit 30 s festgelegt. IEC 61850-8-1 GOOSE-Konfiguration GOOSE-Signale werden für die Implementierung der Kommunikation zwischen den teilnehmenden Relais verwendet. REX640 Anwendungs-Handbuch...
Seite 121 1 und 2, wenn Relais 3 der Master ist OL5ATCC1 FLLW2_CTL LD0.OL5ATCC1.Ta‐ Lower/Raise-Befehl pOpFllw2.stVal von Relais 3 an Relais 1 und 2, wenn Relais 3 der Master ist OL5ATCC1 LD0.OL5ATCC1.TrfSt. Statusinformationen stVal TR3 von Relais 3 an Relais 1 und 2 REX640 Anwendungs-Handbuch...
Seite 122: Beispielfall 3 - Paralleltransformatorsteuerung Im Mcc-Modus
Blindlasten. Für die Implementierung des Beispielfalls werden drei Relais (Relais 1 für den Transformator TR1, Relais 2 für den Transformator TR2 und Relais 3 für den Transformator TR3) benötigt. Für den Betrieb im MCC- Modus ist die Kommunikation zwischen den Reglern erforderlich. REX640 Anwendungs-Handbuch...
Seite 123: Transformator Tr1 Spannungsregelrelais
Abschnitt 5 2NGA000333 A Transformatorspannungsregelung GUID-94F18336-C34B-4666-8258-54C2A57E329E V1 DE-DE Abb. 42: Paralleltransformator-Anwendung (Beispielfall 3). 5.4.2 Transformator TR1 Spannungsregelrelais 5.4.2.1 Relaisschnittstellen, Konfiguration und Einstellungen Abbildung 43 zeigt die Anschlussdetails der Analogeingänge (AI) des Relais (Relais 1), Binäreingänge (BI), Milliampereeingänge (mA) und Binärausgänge (BO) für Transformator TR1 im Beispielfall.
Seite 124 Abschnitt 5 2NGA000333 A Transformatorspannungsregelung 25 MVA 1000 /1A Automatischer/ Master- Manueller Parallelbetrieb Auslösung Wählschalter 61850 Stationsbus GUID-EDA52139-1005-4A03-83BA-4B457964DFB5 V1 DE-DE Abb. 43: Relais 1-Schnittstellen und CT/VT-Anschlüsse für TR1 in Beispielfall 3 REX640 Anwendungs-Handbuch...
Seite 125 Transformator mit dem Netz verbunden ist. Stufensteller in Betrieb (TCO) Eingang für TR1. TRUE an diesem Eingang zeigt an, dass der Stufenschalter aktuell in Betrieb ist. Betriebsart Eingangssteuerung 1) Nur benötigt, wenn als REX640 Anwendungs-Handbuch...
Seite 126 UTVTR1, ILTCTR1 Analogsignal-Vorverarbeitungsblock T_R_TO_I8 8-Bit-Konvertierung Real zu Integral Mit dieser Funktion wird der mA-Eingang in einen ganzzah‐ ligen Wert umgerechnet. TPOSYLTC1 Trafostufenstellungsanzeige. Der Ausgang die‐ ser Funktion wird von OL5ATCC1 verwendet. Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 127 AI1, AI2, AI3 AI4, AI5, AI6 OL5ATCC1 TPOSYLTC1 Abbildung Abbildung Abbildung 46 Abbildung 47 zeigen das ACT- Diagramm für den Transformator TR1 in Beispielfall 3. Alle benötigten Anschlüsse für die Spannungsregelung des Paralleltransformators im MCC-Modus werden in der Anwendungskonfiguration dargestellt. REX640 Anwendungs-Handbuch...
Seite 128: Act-Diagramm Für Transformator Tr1 (Relais 1) In Beispielfall 3 - Eingangsabschnitt
Abschnitt 5 2NGA000333 A Transformatorspannungsregelung GUID-1ACAA177-F6B3-4905-AC43-F8EA5D297B8C V1 DE-DE Abb. 44: ACT-Diagramm für Transformator TR1 (Relais 1) in Beispielfall 3 – Eingangsabschnitt GUID-3C49D030-EABA-4559-B5F9-52C708A5D245 V1 DE-DE Abb. 45: ACT-Diagramm für Transformator TR1 (Relais 1) in Beispielfall 3 – Anwendungsabschnitt REX640 Anwendungs-Handbuch...
Seite 129 Abschnitt 5 2NGA000333 A Transformatorspannungsregelung GUID-F3B41C92-1650-434C-807C-AAA827655E6F V1 DE-DE Abb. 46: ACT-Diagramm für Transformator TR1 (Relais 1) in Beispielfall 3 – Ausgangsabschnitt GUID-5D3C3551-422B-4E0C-8E66-9ACE0162F896 V1 DE-DE Abb. 47: ACT-Diagramm für Transformator TR1 (Relais 1) in Beispielfall 3 – GOSSE-Sender Funktionsblöcke und Einstellwerte ILTCTR1 –...
Seite 130: Ol5Atcc1 - Stufenschaltersteuerung Mit Spannungsregelung Im Auto-Parallel-Mcc-Modus
Verbindung auf MCC gesetzt werden. Das Signal CON_STATUS (BI3) muss anzeigen, dass die Transformatoren mit dem Netz verbunden sind. Mit diesem Signal wird ebenfalls ermittelt, ob eine Transformatorsteuerung die aktuellen Informationen für die Minimierung von Kreisstrom an die anderen Transformatorsteuerungen senden kann. Wenn CON_STATUS (BI3) TRUE ist, REX640 Anwendungs-Handbuch...
Seite 131 Bei einer theoretischen Steuer‐ spannung von 1,1 xUn und ei‐ Band width voltage (Band‐ Rücklauf Spannung erhöhen 1,12 xUn breite Spannung) von 3 % ist die erforderliche Einstellung 1,1 + 0,03/2. Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 132 OLGAPC1 TR_I_WINKL LodA‐ kel von Relais 2 Vec.cVal.ang.f OL5ATCC1 LD0.OL5ATCC1. TR3 Strommag‐ OLGAPC2 TR_I_AMPL LodA‐ nitude von Re‐ lais 3 Vec.cVal.mag.f OL5ATCC1 LD0.OL5ATCC1. TR3 Stromwin‐ OLGAPC2 TR_I_WINKL LodA‐ kel von Relais 3 Vec.cVal.ang.f 1) Eingangssignal empfangen über GOOSERCV_CMV REX640 Anwendungs-Handbuch...
Seite 133: Transformator Tr2 Spannungsregelrelais
(BO) für Transformator TR2 im Beispielfall. Die CT-Anschlüsse für die Leiterspannungsmessungen in allen Leitern und der VT-Anschluss für die Spannungsmessung an der MS-Seite werden in der Abbildung ebenfalls dargestellt. In diesem Beispiel ist der Stufenschalterstellungswert als mA-Eingang für den Transformator TR2 und als Eingang zu TPOSYLTC dargestellt. REX640 Anwendungs-Handbuch...
Seite 134 Abschnitt 5 2NGA000333 A Transformatorspannungsregelung 25 MVA 1000 /1A Automatischer/ Master- Manueller Parallelbetrieb Auslösung Wählschalter 61850 Stationsbus GUID-EDA52139-1005-4A03-83BA-4B457964DFB5 V1 DE-DE Abb. 48: Relais 2-Schnittstellen und CT/VT-Anschlüsse für TR2 in Beispielfall 3 REX640 Anwendungs-Handbuch...
Seite 135 Transformator mit dem Netz verbunden ist. Stufensteller in Betrieb (TCO) Eingang für TR2. TRUE an diesem Eingang zeigt an, dass der Stufenschalter aktuell in Betrieb ist. Betriebsart Eingangssteuerung 1) Nur benötigt, wenn als REX640 Anwendungs-Handbuch...
Seite 136 UTVTR1, ILTCTR1 Analogsignal-Vorverarbeitungsblock T_R_TO_I8 8-Bit-Konvertierung Real zu Integral Mit dieser Funktion wird der mA-Eingang in einen ganzzah‐ ligen Wert umgerechnet. TPOSYLTC1 Trafostufenstellungsanzeige. Der Ausgang die‐ ser Funktion wird von OL5ATCC1 verwendet. Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 137 TR2 Stufenstellung, AI1, AI2, AI3 OL5ATCC1 TPOSYLTC1 Abbildung Abbildung Abbildung 51 Abbildung 52 zeigen das ACT- Diagramm für den Transformator TR2 in Beispielfall 3. Alle benötigten Anschlüsse für die Spannungsregelung des Paralleltransformators im MCC-Modus werden in der Anwendungskonfiguration dargestellt. REX640 Anwendungs-Handbuch...
Seite 138: Act-Diagramm Für Transformator Tr2 (Relais 2) In Beispielfall 3 - Eingangsabschnitt
Abschnitt 5 2NGA000333 A Transformatorspannungsregelung GUID-0B391FDE-2E8A-453E-B7BB-A7B763627BDB V1 DE-DE Abb. 49: ACT-Diagramm für Transformator TR2 (Relais 2) in Beispielfall 3 – Eingangsabschnitt GUID-CD978B49-39CF-4E50-A264-9503203289B9 V1 DE-DE Abb. 50: ACT-Diagramm für Transformator TR2 (Relais 2) in Beispielfall 3 – Anwendungsabschnitt REX640 Anwendungs-Handbuch...
Seite 139 Abschnitt 5 2NGA000333 A Transformatorspannungsregelung GUID-A934931B-748E-45AA-B078-9D6BD442B80D V1 DE-DE Abb. 51: ACT-Diagramm für Transformator TR2 (Relais 2) in Beispielfall 3 – Ausgangsabschnitt GUID-736E27AF-BAEF-40C7-940F-395B72104C02 V1 DE-DE Abb. 52: ACT-Diagramm für Transformator TR2 (Relais 2) in Beispielfall 3 – GOSSE-Sender Funktionsblöcke und Einstellwerte ILTCTR1 –...
Seite 140 Tabelle 128: OL5ATCC1-Einstellwerte für die MCC-Anwendung Einstellung Empfohlene Werte Berechnung Einstellwert Betriebsart Auto Parallel Betriebsart Parallelmodus Parallelmodus ausgewählt Spannungsgrenzwert während Rücklauf Spannung erhöhen 1,12 xU schneller Tiefer-Befehle Stabilisierungsfaktor für Paral‐ Stabilisierungsfaktor lelbetrieb Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 141 2) Ein theoretischer Faktor von 5 % (abhängig von der Schleifenimpedanz) zur Veranschaulichung Der MCC-Modus kann auch erreicht werden, wenn Betriebsmodus als Input control (Eingangssteuerung) gesetzt ist. Die Eingänge PARALLEL (BI1) und AUTO (BI2) müssen in diesem Fall TRUE sein. Alle anderen Einstellungen werden als Standardwerte beibehalten. REX640 Anwendungs-Handbuch...
Seite 142: Transformator Tr3 Spannungsregelrelais
(BO) für den Transformator TR3 im Beispielfall. Die CT-Anschlüsse für die Leiterspannungsmessungen in allen Leitern und der VT-Anschluss für die Spannungsmessung an der MS-Seite werden ebenfalls dargestellt. Im abgebildeten Beispiel ist der Stufenschalterstellungswert als mA-Eingang für den Transformator TR3 und als Eingang zu TPOSYLTC eingegeben. REX640 Anwendungs-Handbuch...
Seite 143 Abschnitt 5 2NGA000333 A Transformatorspannungsregelung 25 MVA 1000 /1A Automatischer/ Master- Manueller Parallelbetrieb Auslösung Wählschalter 61850 Stationsbus GUID-EDA52139-1005-4A03-83BA-4B457964DFB5 V1 DE-DE Abb. 53: Relais 3-Schnittstellen und CT/VT-Anschlüsse für TR3 in Beispielfall 3 REX640 Anwendungs-Handbuch...
Seite 144 Transformator mit dem Netz verbunden ist. Stufensteller in Betrieb (TCO) Eingang für TR3. TRUE an diesem Eingang zeigt an, dass der Stufenschalter aktuell in Betrieb ist. Betriebsart Eingangssteuerung 1) Nur benötigt, wenn als REX640 Anwendungs-Handbuch...
Seite 145 UTVTR1, ILTCTR1 Analogsignal-Vorverarbeitungsblock T_R_TO_I8 8-Bit-Konvertierung Real zu Integral Mit dieser Funktion wird der mA-Eingang in einen ganzzah‐ ligen Wert umgerechnet. TPOSYLTC1 Trafostufenstellungsanzeige. Der Ausgang die‐ ser Funktion wird von OL5ATCC1 verwendet. Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 146 AI1, AI2, AI3 AI4, AI5, AI6 OL5ATCC1 TPOSYLTC1 Abbildung Abbildung Abbildung 56 Abbildung 57 zeigen das ACT- Diagramm für den Transformator TR3 in Beispielfall 3. Alle benötigten Anschlüsse für die Spannungsregelung des Paralleltransformators im MCC-Modus werden in der Anwendungskonfiguration dargestellt. REX640 Anwendungs-Handbuch...
Seite 147 Abschnitt 5 2NGA000333 A Transformatorspannungsregelung GUID-AA18531F-6439-4A62-B733-FA6F959D4715 V1 DE-DE Abb. 54: ACT-Diagramm für Transformator TR3 (Relais 3) in Beispielfall 3 – Eingangsabschnitt GUID-4F2B0A50-48B7-4BF7-8958-75D23AA0B5C9 V1 DE-DE Abb. 55: ACT-Diagramm für Transformator TR3 (Relais 3) in Beispielfall 3 – Anwendungsabschnitt REX640 Anwendungs-Handbuch...
Seite 148 Abschnitt 5 2NGA000333 A Transformatorspannungsregelung GUID-A497A72D-0AF4-4AF1-B325-7EDAF66DB21C V1 DE-DE Abb. 56: ACT-Diagramm für Transformator TR3 (Relais 3) in Beispielfall 3 – Ausgangsabschnitt GUID-03788E3C-FBB4-4CF9-AB34-9BC75EF02D1B V1 DE-DE Abb. 57: ACT-Diagramm für Transformator TR3 (Relais 3) in Beispielfall 3 – GOSSE-Sender Funktionsblöcke und Einstellwerte ILTCTR1 –...
Seite 149: Ol5Atcc1 - Stufenschaltersteuerung Mit Spannungsregler
Tabelle 141: OL5ATCC1-Einstellwerte für die MCC-Anwendung Einstellung Empfohlene Werte Berechnung Einstellwert Betriebsart Auto Parallel Betriebsart Parallelmodus Parallelmodus ausgewählt Spannungsgrenzwert während Rücklauf Spannung erhöhen 1,12 xU schneller Tiefer-Befehle Stabilisierungsfaktor für Paral‐ Stabilisierungsfaktor lelbetrieb Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 150 2) Ein theoretischer Faktor von 5 % (abhängig von der Schleifenimpedanz) zur Veranschaulichung Der MCC-Modus kann auch erreicht werden, wenn Betriebsmodus als Input control (Eingangssteuerung) gesetzt ist. Die Eingänge PARALLEL (BI1) und AUTO (BI2) müssen in diesem Fall TRUE sein. Alle anderen Einstellungen werden als Standardwerte beibehalten. REX640 Anwendungs-Handbuch...
Seite 151 GOOSE-Ausgangssignale für die Implementierung von Relais 3 in Beispielfall 3 Funktionsblock Ausgang Daten Beschreibung OL5ATCC1 LD0.OL5ATCC1.LodA‐ TR3 Strommagnitude Vec.cVal.mag.f von Relais 3 und Re‐ lais 1 und 2 OL5ATCC1 LD0.OL5ATCC1.LodA‐ TR3 Stromwinkel von Vec.cVal.ang.f Relais 3 und Relais 1 und 2 REX640 Anwendungs-Handbuch...
Seite 153: Abschnitt 6 Lichtbogenschutz
Zeitverlauf schnell ansteigt. Ein 500 ms andauernder Störlichtbogen kann zu schweren Schäden an der Anlage führen. Bei einem Störlichtbogen unter 100 ms ist der Schaden begrenzt. Abbildung 58 zeigt die Beziehung zwischen der Störlichtbogenenergie und der Fehlerlöschzeit in Millisekunden bei einem bestimmten Fehlerstromniveau. REX640 Anwendungs-Handbuch...
Seite 154: Beschreibung Des Beispielfalls
K u p f e r b r a n d K a b e l b r a n d GUID-EEAA73AA-084E-40A7-889E-EA35C7EB111D V1 DE-DE Abb. 58: Schaden durch Störlichtbogen in Abhängigkeit von der Störlichtbogenenergie und der Störlichtbogeneinwirkzeit Beschreibung des Beispielfalls Der vorliegende Fall betrifft ein Doppelsammelschienensystem mit einem einzelnen Leistungsschalter.
Seite 155 Kabelende Bus-Riser Raum Raum GUID-59F05307-B98F-40F1-B8F1-743A0D2B9FC5 V1 DE-DE Abb. 59: Übersichtsschaltbilder, in denen die physischen Räume hervorgehoben sind, beschreiben diesen Beispielfall. In diesem Beispielfall arbeitet das Lichtbogenschutzsystem als Hauptschutz gegen Lichtbögen. Die normale Überstromschutzfunktion sollte als Reserve für den Lichtbogenschutz verwendet werden. Das Lichtbogenschutzsystem schaltet...
Seite 156 Relais kommunizierten Informationen. Die Tabelle informiert auch darüber, welche zusätzlichen Einspeiser ausgelöst werden müssen, um den fehlerhaften Abschnitt abhängig vom Ort des Lichtbogens zu isolieren. ARC_J1_CB_B1 ARC_J1_CB_B2 ARC_J7_CB_B1 ARC_J7_CB_B2 ARC_B1 ARC_B2 REX640 REX640 REX640 REX640 Eingehend Abgehend Eingehend Einspeiser (+J1) Einspeiser (+J2)
Seite 157: Arc-Schutz Am Einspeiser +J1
Lichtbogenschutzlogik und die Lichtbogensignalisierung mit anderen Relais. Wenn ein Lichtbogen im Einspeiser +J1 LS erkannt und gleichzeitig Überstrom an der HS-Seite des einspeisenden Leistungstransformators erkannt wird, müssen die Leistungsschalter +J1-Q0 und +E1-Q0 ausgelöst werden. Abhängig vom Status der REX640 Anwendungs-Handbuch...
Seite 158 Q2 und der gleichzeitigen Erkennung von Überstrom an der MS-Seite des einspeisenden Leistungstransformators muss der Leistungsschalter +J1-Q0 ansprechen. Bus1 Raum Bus2 Raum ODER Leistungsschalter Raum I > Kabelende Raum I > GUID-82FFCBF9-604A-40BB-B7B5-3E8428DAFAC6 V1 DE-DE Abb. 61: Konzeptionelle Logik für den Einspeiser +J1 und Lichtbogensignalisierung mit anderen Relais REX640 Anwendungs-Handbuch...
Seite 159: Relaisschnittstellen, Konfiguration Und Einstellungen
Abschnitt 6 2NGA000333 A Lichtbogenschutz 6.3.2 Relaisschnittstellen, Konfiguration und Einstellungen Abbildung 62 zeigt die Binäreingänge (BI), Binärausgänge (BO), analoge (AI) Eingangssignale und ARC-Eingänge. REX640 Anwendungs-Handbuch...
Seite 160 Abschnitt 6 2NGA000333 A Lichtbogenschutz Raum Bus1 Raum Bus2 ARC1 Leistungsschalter-Raum 1/5A 1000/1 A 1/5A Kabelendraum 1/5A ARC2 1/5A 1/5A 1/5A 300/1 A BINÄRSIGNALE GUID-D4D234E9-152A-490B-ACF0-A445B1C242DB V1 DE-DE Abb. 62: Anschlussschaltbild für den Einspeiser +J1 REX640 Anwendungs-Handbuch...
Seite 161: Analoge Eingangssignale
+J7 mit Bus1 verbunden ist. ARC_J7_CB_B2-Signal. Aktiviert, wenn der Lichtbogen im +J7 Leistungsschalterraum er‐ kannt wird und +J7 mit Bus2 verbunden ist. ARC_B1-Signal. Aktiviert bei Lichtbogenerken‐ nung in Bus1-Bereich ARC_B2-Signal. Aktiviert bei Lichtbogenerken‐ nung in Bus2-Bereich REX640 Anwendungs-Handbuch...
Seite 162: Binäre Ausgangssignale
Ansprechen durch Lichtbogen, an anderer Stelle erkannt von anderen Relais und Überstrom an der MS-Seite des Leis‐ tungstransformators. 6.3.2.6 Relaiskonfiguration Die Relaiskonfiguration ist in die Anwendungskonfiguration in PCM600 implementiert. Sie wird in Abbildung Abbildung 64 Abbildung 65 dargestellt. REX640 Anwendungs-Handbuch...
Seite 163 BO3 und BO4 gerou‐ tet. Die Konfiguration erfordert auch andere spezifische Funktionen, die in Tabelle 152 aufgeführt sind. Darüber hinaus werden einige Logikgatter für die Implementierung der notwendigen Logik benötigt. Diese sind in Abbildung 64 Abbildung 65 dargestellt. REX640 Anwendungs-Handbuch...
Seite 164 Unterbrecherpositionsanzeige für die Anzeige der Stellung des Bustrennschalters. Diese Infor‐ mation werden benötigt, um zu ermitteln, mit welchem Bus der Einspeiser verbunden ist. TRPPTRC Master-Auslösefunktion für den Auslösebefehls‐ sammler/Handler mit Verriegelungs-/Klinkverrie‐ gelungsfunktion. GUID-94B131C5-428F-4B8C-907C-2BE45E6D60E1 V1 DE-DE Abb. 63: Relaiseingang- und Vorverarbeitungsanschlüsse REX640 Anwendungs-Handbuch...
Seite 165 Abschnitt 6 2NGA000333 A Lichtbogenschutz GUID-C0749D30-E6AF-477F-A435-719EF8E37DDF V1 DE-DE Abb. 64: Anwendungs-Funktionsblockanschlüsse GUID-BE0804F1-C250-49E4-8FFE-17FA35114622 V1 DE-DE Abb. 65: Relais-Ausgangsanschlüsse REX640 Anwendungs-Handbuch...
Seite 166: Funktionsblöcke Und Einstellwerte
Lichtinformationen, die an den Eingang REM_FLT_ARC geführt werden, ARCSARC3 die Auslösung nur, wenn gleichzeitig die Überstrombedingung an der MS-Seite des einspeisenden Transformators erfüllt ist. Tabelle 154 zeigt die empfohlenen Einstellwerte; für alle anderen Werte können die Standardwerte beibehalten werden. REX640 Anwendungs-Handbuch...
Seite 167: Arc-Schutz Am Buskoppler +J4
Bus-Riser, Bus2- oder Leistungsschalterraum wird ARC_B2 an die anderen Relais signalisiert. Der Lichtbogen kann auch an anderer Stelle von anderen Relais erkannt werden, und ARC_J7_CB_B1, ARC_J7_CB_B2, ARC_B1 oder ARC_B2 kann aktiviert werden. Wenn gleichzeitig Überstrom im Bus-Riser erkannt wird, muss der Buskopplungsunterbrechungsschalter +J4-Q0 ausgelöst werden. REX640 Anwendungs-Handbuch...
Seite 168: Konzeptionelle Logik Für Den Einspeiser +J4 Und Lichtbogensignalisierung Mit Anderen Relais
Raum Bus2 LWL-Schleifensensor ODER ODER I > LWL-Schleifensensor GUID-4819B647-23A0-465B-BA30-E9461636810E V1 DE-DE Abb. 66: Konzeptionelle Logik für den Einspeiser +J4 und Lichtbogensignalisierung mit anderen Relais 6.4.2 Relaisschnittstellen, Konfiguration und Einstellungen Abbildung 67 zeigt die Binäreingänge (BI), Binärausgänge (BO), analoge (AI) Eingangssignale und ARC-Eingänge.
Seite 169: Analoge Eingangssignale
Raum Bus2 ARC4 Leistungsschalter-Raum 1/5A 1000/1 A 1/5A 1/5A Bus-Riser Raum ARC3 BINÄRSIGNALE GUID-F7AABC5C-7155-4BE5-A531-4C519F034437 V1 DE-DE Abb. 67: Anschlussschaltbild für den Buskoppler +J4 6.4.2.1 Analoge Eingangssignale Tabelle 155: Physische Analogeingänge Analogeingang Beschreibung Buskoppler-Strommessung, L1 Buskoppler-Strommessung, L2 Buskoppler-Strommessung, L3 REX640 Anwendungs-Handbuch...
Seite 170: Lichtbogensensoren
+J7 LS-Raum und +J7 ist mit Bus2 verbunden 6.4.2.4 Binäre Ausgangssignale Tabelle 158: Physische Binärausgänge Binärausgang Beschreibung Auslösesignal für Leistungsschalter Öffnen +J4- ARC_B1-Signal. Lichtbogen erkannt in Bus1- Raum oder in LS-Raum +J4-Q0 ARC_B2-Signal. Lichtbogen erkannt in Bus2- Raum, in LS-Raum +J4-Q0 oder im Bus-Riser REX640 Anwendungs-Handbuch...
Seite 171: Empfohlene Alarme
Die Funktion implementiert die konzeptionelle Logik, wurde jedoch so ausgelegt, dass die Funktionsblöcke des Relais mit ihren Merkmalen berücksichtigt werden. In der implementierten Relaiskonfiguration wird eine spezifische Störlichtbogenschutzfunktion ARCSARC verwendet. Die Funktion erkennt einen Lichtbogen und simultanen Überstrom und stellt eine interne Logik für die REX640 Anwendungs-Handbuch...
Seite 172 Implementierung der notwendigen Logik benötigt. Diese sind in Abbildung 69 Abbildung 70 dargestellt. Tabelle 162: Andere in der Relaiskonfiguration verwendete Funktionen. Funktionsblock Beschreibung ILTCTR Analogsignalverarbeitung für andere Funktions‐ blöcke TRPPTRC Master-Auslösefunktion für den Auslösebefehls‐ sammler/Handler mit Verriegelungs-/Klinkverrie‐ gelungsfunktion. REX640 Anwendungs-Handbuch...
Seite 173: Relaiseingang- Und Vorverarbeitungsanschlüsse
Abschnitt 6 2NGA000333 A Lichtbogenschutz GUID-DD257EA7-7CC4-4E7A-B90F-D72A5B5DCE01 V1 DE-DE Abb. 68: Relaiseingang- und Vorverarbeitungsanschlüsse GUID-3ADB485A-8253-4EE5-B4BC-2DAF385B3DA3 V1 DE-DE Abb. 69: Anwendungs-Funktionsblockanschlüsse REX640 Anwendungs-Handbuch...
Seite 174: Funktionsblöcke Und Einstellwerte
Abschnitt 6 2NGA000333 A Lichtbogenschutz GUID-F8498CA1-8298-473F-9AED-D1713C166764 V1 DE-DE Abb. 70: Relais-Ausgangsanschlüsse 6.4.2.7 Funktionsblöcke und Einstellwerte ILTCTR – Leiterstrom-Vorverarbeitung ILTCTR ist die Analogsignal-Vorverarbeitungsfunktion für Stromsignale. In diesem Beispiel ist das CT-Verhältnis 300/1A an der HS-Seite. Tabelle 163: Funktionseinstellungen für ILTCTR Einstellung...
Seite 175: Arc-Schutz Am Abgang +J2
Bus1 oder Bus2 oder im LS-Fach eines anderen Abgangs erkannt wird, wird ebenfalls das Signal ARC_B1 oder ARC_B2 aktiviert. Sollte ein lokal im LS-Raum oder entfernt erkannter Lichtbogen rückgespeist werden, so dass das Relais des Abgangs gleichzeitig Überstrom erkennt, löst der Leistungsschalter +J2-Q0 aus. REX640 Anwendungs-Handbuch...
Seite 176: Relaisschnittstellen, Konfiguration Und Einstellungen
Raum Leistungsschalter Raum I > Kabelende Raum GUID-5F5DA5AB-5959-4750-8467-5E55E1B24392 V1 DE-DE Abb. 71: Konzeptionelle Logik für den Abgang +J2 und Lichtbogensignalisierung mit anderen Relais 6.5.2 Relaisschnittstellen, Konfiguration und Einstellungen Abbildung 72 zeigt die Binäreingänge (BI), Binärausgänge (BO), analoge (AI) Eingangssignale und ARC-Eingänge.
Seite 177: Analoge Eingangssignale
Bus2 Raum ARC1 Leistungsschalter-Raum 1/5A 1/5A Kabelendraum 1/5A ARC2 BINÄRSIGNALE GUID-E80793B4-6844-4C82-8CAA-E18142D6DFA9 V1 DE-DE Abb. 72: Anschlussschaltbild für den Abgang +J2 6.5.2.1 Analoge Eingangssignale Tabelle 165: Physische Analogeingänge Analogeingang Beschreibung Abgang Strommessung, L1 Abgang Strommessung, L2 Abgang Einspeiser Strommessung, L3 REX640...
Seite 178: Lichtbogensensoren
Physische Binärausgänge Binärausgang Beschreibung Auslösesignal für Leistungsschalter Öffnen +J2- ARC_B1-Signal. Lichtbogen erkannt mit Objek‐ tivsensor in Abgang +J2-Q0, und +J2 ist mit Bus1 verbunden ARC_B1-Signal. Lichtbogen erkannt mit Objek‐ tivsensor in Abgang +J2-Q0, und +J2 ist mit Bus2 verbunden REX640 Anwendungs-Handbuch...
Seite 179: Empfohlene Alarme
In der implementierten Relaiskonfiguration wird eine spezifische Störlichtbogenschutzfunktion ARCSARC verwendet. Die Funktion erkennt einen Lichtbogen und simultanen Überstrom und stellt eine interne Logik für die Kombination von unterschiedlichen Bedingungen bereit. In dieser Anwendung werden drei ARCSARC-Instanzen benötigt. REX640 Anwendungs-Handbuch...
Seite 180 Analogsignalverarbeitung für andere Funktions‐ blöcke DCSXSWI Unterbrecherpositionsanzeige für die Anzeige der Stellung des Bustrennschalters. Diese Infor‐ mation werden benötigt, um zu ermitteln, mit welchem Bus der Abgang verbunden ist. TRPPTRC Master-Auslösefunktion für den Auslösebefehls‐ sammler/Handler mit Verriegelungs-/Klinkverrie‐ gelungsfunktion. REX640 Anwendungs-Handbuch...
Seite 181 Abschnitt 6 2NGA000333 A Lichtbogenschutz GUID-05A728D9-AF00-4AF1-A803-59149656BC13 V1 DE-DE Abb. 73: Relaiseingang- und Vorverarbeitungsanschlüsse GUID-CAC0FBB2-D0FA-4E79-8053-B985B123EA3D V1 DE-DE Abb. 74: Anwendungs-Funktionsblockanschlüsse REX640 Anwendungs-Handbuch...
Seite 182: Funktionsblöcke Und Einstellwerte
Abschnitt 6 2NGA000333 A Lichtbogenschutz GUID-DE24583A-7021-4251-AB39-A54907DD6359 V1 DE-DE Abb. 75: Relais-Ausgangsanschlüsse 6.5.2.7 Funktionsblöcke und Einstellwerte ILTCTR – Leiterstrom-Vorverarbeitung ILTCTR ist die Analogsignal-Vorverarbeitungsfunktion für Stromsignale. In diesem Beispiel ist das CT-Verhältnis 300/1 A an der HS-Seite. Tabelle 173: Funktionseinstellungen für ILTCTR...
Seite 183 1) Der Wert muss den stationären Laststrom deutlich überschreiten. Allerdings muss auch das Fehler‐ stromniveau durch den Lichtbogen deutlich unterschritten werden, damit die ARCSARC-Funktion auslöst. 2) Kein Lichtbogensensor angeschlossen. „AUS“ bedeutet, dass die Sensorüberwachung für diesen Lichtbogensensor ausgeschaltet ist. REX640 Anwendungs-Handbuch...
Seite 185: Abschnitt 7 Schutz Vor Distanz- Und Gerichtetem Erdschluss Mit Schemakommunikation
Selektivität für den Erdschlussschutz möglicherweise nur schwer erreichen. Das ist darauf zurückzuführen, dass die Fehlerstrommagnitude und die Scheinimpedanz der Fehlerschleife beträchtlich vom Fehlerort abhängen. In solchen Netzen können gerichtete Erdfehler-Schutzfunktionen die Fehlerrichtung (vorwärts oder rückwärts) ermitteln, allerdings können sie nicht ermitteln, ob der Fehler an der REX640 Anwendungs-Handbuch...
Seite 186: Beschreibung Des Beispielfalls
Angeschlossene Stromwandler messen die Phasenströme. Es handelt sich um ein isoliertes Sternpunktnetz und deshalb wird ein kernsymmetrischer CT (CBCT) für die Messung des Summenstroms I an beiden Enden verwendet. Diese Messungen werden für den gerichteten Erdschlussschutz genutzt. Spannungswandler an beiden REX640 Anwendungs-Handbuch...
Seite 187: Lokales Endschutzrelais
Bus A Bus B CBCT CBCT GUID-5B42919D-F043-475B-8EB4-10AA81652CD3 V1 DE-DE Abb. 76: Übersichtsschaltbild des Beispielfalls für die Signalvergleichsschutzanwendung. Lokales Endschutzrelais Dieses Kapitel enthält detaillierte Informationen über die Konfiguration des Relais an Bus A, das in diesem Anwendungsbeispiel verwendet wird: die Relaisschnittstellen, das ACT-Diagramm, die Parametereinstellungen und Informationen dazu, wie der Distanz- und gerichtete Erdschlussschutz mit Schemakommunikation im dargestellten Beispiel erreicht werden kann.
Seite 188: Relais-Schnittstellen Und Ct/Vt-Anschlüsse Für Den Schemakommunikation-Beispielfall
1/5A 210V 210V 210V 210V 1/5A 1/5A 1/5A GLASFASERKANAL GUID-2382CC76-26D7-4361-A290-B799FF4B6F49 V1 DE-DE Abb. 77: Relais-Schnittstellen und CT/VT-Anschlüsse für den Schemakommunikation-Beispielfall 7.3.1.1 Analoge Eingangssignale Tabelle 176: Physische analoge Eingangssignale für die Implementierung des Anwendungsbei‐ spiels Analogeingang Beschreibung Leiter A Strom I_A...
Seite 189: Binäre Ausgangssignale
Kommunikationssche‐ malogik für den Distanzschutz DEFLPDEF1 OPERATE Ansprechen von gerichtetem Erdfehler, niedrige Stufe DEFHPDEF1 OPERATE Ansprechen von gerichtetem Erdfehler, hohe Stufe RESCPSCH1 OPERATE Auslösung durch die Kommuni‐ kationsschemalogik für den Erdfehlerschutz Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 190: Relaiskonfiguration
BSTGAPC1 Binäre Signalübertragung PCSITPC1 Kommunikationsüberwachungsschutz TRPPTRC1 Master-Auslösung OR-Gate mit zwei Eingängen OR20 OR-Gate mit 20 Eingängen Tabelle 180: Physikalische Analogkanäle der Funktionen Offene Dreiecks‐ Phasenströme Leiterspannung Summenstrom Schutz spannung AI1, AI2, AI3 AI4, AI5, AI6 DSTPDIS1 DEFLPDEF1 DEFHPDEF1 REX640 Anwendungs-Handbuch...
Seite 191 Abschnitt 7 2NGA000333 A Schutz vor Distanz- und gerichtetem Erdschluss mit Schemakommunikation GUID-C2C7A5F9-0633-483B-9286-36F536484BA5 V1 DE-DE Abb. 78: Relaiseingang- und Vorverarbeitungsanschlüsse REX640 Anwendungs-Handbuch...
Seite 192: Funktionsblöcke Und Einstellwerte
Abschnitt 7 2NGA000333 A Schutz vor Distanz- und gerichtetem Erdschluss mit Schemakommunikation GUID-12515C61-E38B-40B0-AFA2-F931FDBC5F92 V1 DE-DE Abb. 79: Anwendungs-Funktionsblockanschlüsse GUID-6BE2932B-2CB7-4E3E-8220-3CF13272AEC1 V1 DE-DE Abb. 80: Relais-Ausgangsanschlüsse 7.3.1.5 Funktionsblöcke und Einstellwerte ILTCTR1 – Leiterstrom-Vorverarbeitung ILTCTR1 ist die Analogsignal-Vorverarbeitungsfunktion für Leiterströme. Die Tabelle 181 zeigt die empfohlenen Einstellwerte;...
Seite 193: Restctr1 - Summenstromvorverarbeitung
Die Abbildung zeigt in Zone 2 einen Fehler des Relais an Bus A (Z2A) und in Zone 1 des Relais am Bus B (Z1B). Die Parameter für die geschützten Kabel und die benachbarten kürzesten und längsten Kabel sind in Tabelle 185 enthalten. REX640 Anwendungs-Handbuch...
Seite 194 Abschnitt 7 2NGA000333 A Schutz vor Distanz- und gerichtetem Erdschluss mit Schemakommunikation Bus A Bus B GUID-6A38274B-F71A-467C-A828-FF6AB29490AF V1 DE-DE Abb. 81: Zonendefinitionen und Fehlerort für den Beispielfall Tabelle 185: Leitungsparameter Parameter Kabeldaten Parameter Geschützte Leistung Benachbarte kürzeste Benachbarte längste Leitung...
Seite 195 R1 Zone 3 3,0 Ohm Resistive Reichweite, Mitsys‐ 1,5 + 3,0 0,5 (Ohm) tem, Zone 3 X1 Zone 3 2,2 Ohm Leitungsreaktanz (Reichweite), 1,1 + 2,2 0,5 (Ohm) Mitsystem, Zone 3 Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 196 Zulassung von Remote GUID-F174B44E-9483-4964-95DF-A6D10F15B098 V1 DE-DE Abb. 82: Logische Darstellung des POTT-Schemas. Abbildung 83 zeigt das vereinfachte Funktionsschaltbild für das POTT-Schema. Fehler in Zone 2 des Relais an Bus A und in Zone 1 am Relais an Bus B. Das Distanzelement des Relais an Bus A nimmt den Fehler auf und aktiviert START_Z2.
Seite 197: Defhpdef1 Und Deflpdef1 - Erdfehlerrichtungsschutz
CR_PRM CR_BLOCKIN G CR_BLOCKIN G CR_INTER_TR CR_INTER_TR GUID-52A2C2AF-BEDC-4EC4-BE0B-CE84B235B168 V1 DE-DE Abb. 83: Vereinfachtes Funktionsschaltbild des POTT-Schemas für den Distanzschutz. Tabelle 187 zeigt die empfohlenen Einstellwerte; für alle anderen Werte können die Standardwerte beibehalten werden. Tabelle 187: DSOCPSCH1-Einstellungen, deren Werte basierend auf dem Beispielfall von den Standardwerten abweichen.
Seite 198: Rescpsch1 - Kommunikationslogik Für Erdfehlerschutz
CR_BLOCKIN G CR_INTER_TR CR_INTER_TR GUID-9FBA465E-56E1-4EB2-B7CB-8EB4A04D33CA V1 DE-DE Abb. 84: Vereinfachtes Funktionsschaltbild des POTT-Schemas für den gerichteten Erdfehlerschutz. POTT wird aktiviert, wenn der Scheme type (Schematyp) auf Permissive Overreach (Erlaubte Überreichweite) gesetzt wird. Im POTT-Schema kann die Koordinationszeit mit 0 s festgelegt werden, weil die Verzögerung der Auslösung nicht erforderlich ist.
Seite 199: Bstgapc1 - Binärsignal-Übertragung
Schutzkommunikation abhängig ist, wird diese Blockierung automatisch ausgeführt. Alle PCSITPC1-Einstellungen werden für diesen Beispielfall als Standardwerte beibehalten. TRPPTRC1 – Hauptauslösung TRPPTRC1 wird als Trip-Befehlssammler und Handler nach den Schutzfunktionen verwendet. Alle Einstellungen von TRPPTRC1 können als Standardwerte für diesen Beispielfall beibehalten werden. REX640 Anwendungs-Handbuch...
Seite 201: Abschnitt 8 Leitungsdifferenzial- Und Gerichteter Erdschlussschutz
Netze, die relativ lange Verteilungsleitungen versorgen, angewendet werden. Der Leitungsdifferentialschutz bietet uneingeschränkte Selektivität und schnelle Ansprechzeiten als Stationsschutz in kurzen Leitungen, in denen Distanzschutz nicht angewendet werden kann. Die Erdschlussschutzfunktionen wiederum bieten Schutz gegen verschiedene Erdfehler an einem Einspeiser oder der Leitung. REX640 Anwendungs-Handbuch...
Seite 202: Beschreibung Des Beispielfalls
Bus A Bus B CBCT CBCT GUID-1CFA9C86-9B08-4660-840E-E64A8DDB84FC V1 DE-DE Abb. 85: Übersichtsschaltbild eines Beispielfalls für Leitungsdifferenzial- und gerichteten Erdschlussschutz. Der Stromwandler Verbindungstyp (siehe Technische Handbuch, LNPLDF- Funktion, für weitere Details) in diesem Beispielfall ist Typ 1 und die Stromwandlerleistung ist an beiden Seiten identisch.
Seite 203: Relaisschnittstellen, Konfiguration Und Einstellungen
VT- Anschlüsse für Leiterspannungsmessungen und eine offene Dreieckschaltung für Verlagerungsspannungsmessungen werden ebenfalls dargestellt. 1000/1A 100/1A 1/5A 210V 1/5A 1/5A 1/5A GLASFASERKANAL GUID-201D550C-69CE-4816-9758-CA7888D64FB5 V1 DE-DE Abb. 86: Relais-Schnittstellen und CT/VT-Anschlüsse für den Beispielfall 1 Relais an Leitungsende A REX640 Anwendungs-Handbuch...
Seite 204: Binäre Ausgangssignale
Ende LNPLDF1 OPR_HS_LOC Ansprechen von Leitungsdiffe‐ rentialschutz, hohe Stufe, loka‐ le Seite LNPLDF1 OPR_HS_REM Ansprechen von Leitungsdiffe‐ rentialschutz, hohe Stufe, am fernen Ende DEFLPDEF1 OPERATE Auslösung von gerichtetem Erdfehler, niedrige Stufe Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 205 Gerichteter Erdschluss-Schutz – Rückwärtsrich‐ tung PHIPTOC1 Ungerichteter Drei-Phasen-Überstromschutz, un‐ verzögerte Stufe PHHPTOC1 Ungerichteter Drei-Phasen-Überstromschutz, ho‐ he Stufe PHLPTOC1 Ungerichteter Drei-Phasen-Überstromschutz, niedrige Stufe BSTGAPC1 Binäre Signalübertragung PCSITPC1 Kommunikationsüberwachungsschutz TRPPTRC1 Master-Auslösung OR20 OR-Gate mit 20 Eingängen AND, AND6 Logische Funktionen AND NOT-Gate REX640 Anwendungs-Handbuch...
Seite 206 AI3, AI4, AI5 Glasfaser) LNPLDF1 DEFLPDEF1 DEFLPDEF2 PHIPTOC1 PHHPTOC1 PHLPTOC1 Abbildung Abbildung 88 Abbildung 89 zeigt den Eingangs-, Anwendungs- bzw. den Ausgangsbereich für die Konfiguration der ACT-Relais für den Leitungsdifferenzial- und gerichteten Erdfehlerschutz GUID-95A9D8B8-60A4-4322-8834-0FBF2A81F707 V1 DE-DE Abb. 87: Eingangsbereich REX640 Anwendungs-Handbuch...
Seite 207: Funktionsblöcke Und Einstellwerte
Abschnitt 8 2NGA000333 A Leitungsdifferenzial- und gerichteter Erdschlussschutz GUID-ADDD4324-E206-4A9E-847E-26841E553DB2 V1 DE-DE Abb. 88: Anwendungsbereich GUID-F3161842-660B-412F-AAD8-0E0281D412D1 V1 DE-DE Abb. 89: Ausgangsbereich 8.3.1.6 Funktionsblöcke und Einstellwerte ILTCTR1 – Leiterstrom-Vorverarbeitung ILTCTR1 ist die Analogsignal-Vorverarbeitungsfunktion für Leiterströme. Die Tabelle 197 zeigt die empfohlenen Einstellwerte; für alle anderen Werte können die Standardwerte beibehalten werden.
Seite 208: Restctr1 - Summenstromvorverarbeitung
Schnellstufe genutzt, die sofort anspricht. Es wird empfohlen, einen 0,7-fachen Wert des maximalen Dreileiter-Durchgangsfehlerstrom sowie einen Wert, der den maximalen Leiter-Innenfehlerstrom um das 0,7-fache unterschreitet, zu setzen, Die Tabelle 200 zeigt die empfohlenen Einstellwerte; für alle anderen Werte können die Standardwerte beibehalten werden. REX640 Anwendungs-Handbuch...
Seite 209: Deflpdef1 Und Deflpdef2 - Erdfehlerrichtungsschutz
Gegenstelle keine Blockierung empfängt. Das im Anwendungsbeispiel verwendete Schema wird in Abbildung 90 gezeigt. BLOCK BLOCK DEFLPDEF1 DEFLPDEF1 OPERATE OPERATE Binärsignale über START DEFLPDEF2 DEFLPDEF2 START Schutzkommunikation INTERTRIP TRIP INTERTRIP TRIP Bus A Bus B GUID-C5A3E0D2-7E07-4801-B368-918BEB134B68 V1 DE-DE Abb. 90: Gerichtetes Erdfehlerschutzschema REX640 Anwendungs-Handbuch...
Seite 210: Inrphar1 - Einschaltstromerkennung
PHxPTOC1-Funktionen mit der Einstellung Start value Mult (Startwert multip.) multipliziert (in diesem Fall wird der Standardwert 1,0 beibehalten). Tabelle 202 enthält die Einstellwerte für PHIPTOC, PHHPTOC1 und PHLPTOC1. Alle allen- Einstellungen werden für diesen Beispielfall als Standardwerte beibehalten. REX640 Anwendungs-Handbuch...
Seite 211 PCSITPC1 überwacht den Schutzkommunikationskanal. Es blockiert die Differenzialschutzfunktionen, wenn Störungen im Schutzkommunikationskanal erkannt werden. Für LNPLDF1 and BSTGAPC1, die von der kontinuierlichen Verfügbarkeit der Schutzkommunikation abhängig sind, wird diese Blockierung automatisch ausgeführt. Alle PCSITPC1-Einstellungen werden für diesen Beispielfall als Standardwerte beibehalten. REX640 Anwendungs-Handbuch...
Seite 212: Leitungsdifferentialschutz Mit Leistungstransformator In Der Zone
Kapiteln erläutert. Bus A Bus B CBCT CBCT GUID-F0B00C28-5726-4EDD-9B71-01FCF1B3B2C3 V1 DE-DE Abb. 91: Vereinfachtes Übersichtsschaltbild mit Leistungstransformator in der Zone 8.4.1 Relaisschnittstellen, Konfiguration und Einstellungen Die Anschlüsse CT, CBCT, VT und offene Dreiecks-VT sind ähnlich jenen, die in Abbildung 86 dargestellt sind.
Seite 213 Typ Wicklung 2 Anbindung an der Niederspan‐ nungsseite des Trafos Schaltgr-Kennz. Clk Num 11 Einstellung der Phasenver‐ schiebung zwischen HS und LS mit Taktzahl für den Ausgleich der Verbindungsgruppe (z.B. Dyn11 -> 11) Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 214 (Startwert multip.) multipliziert. Die Einstellungen für PHHPTOC1 und PHLPTOC1 in Relais A sind identisch mit jenen in Tabelle 202. Die Einstellungen für PHIPTOC1 sind Tabelle 206 zu entnehmen. Die Einstellungen für Relais B in Beispielfall 2 werden in Tabelle 207 gezeigt. REX640 Anwendungs-Handbuch...
Seite 215 Operate delay time (Auslöseverzögerungszeit) für PHHPTOC1 kann in diesem Beispielfall mit 200 ms festgelegt werden. Operate delay time (Auslöseverzögerungszeit) für PHLPTOC1 kann in diesem Beispielfall mit 500 ms festgelegt werden. Start value Mult (Startwert multip.) wird mit 3 beibehalten, um den Einschaltstrom zu berücksichti‐ gen. REX640 Anwendungs-Handbuch...
Seite 217: Einführung In Die Anwendung
Maschinen MPDIF, dreiphasiger span‐ nungsabhängiger Überstromschutz PHPVOC, dreiphasiger Unterimpendanzschutz UZPDIS 90% Statorerdschluss Verlagerungsspannungsschutz ROVPTOV, Un‐ gerichteter Erdfehlerschutz, I> EFLPTOC Windungsschlüsse Stabilisierter und unverzögerter Differential‐ schutz für Maschinen MPDIF Untererregung oder Feldverlust Dreiphasiger Untererregungsschutz UEXPDIS Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 218 Generator-Gesamtschutzschema ist abhängig vom Typ (Hydro, Turbo), der Größe sowie von der Kritikalität des Generators. Die Auslösung der mit Turbine-Generator verknüpften Schutzfunktionen im Generator-Gesamtschutzschema ist unterschiedlichen Aktionen verknüpft. Diese sind abhängig von der Ursache und Potenzial des Turbinen-Generatorschadens. REX640 Anwendungs-Handbuch...
Seite 219: Schutzschema Für Generatoren
100...300 MVA 300...1500 MVA 95% Statorerd‐ schluss 100% Statorerd‐ schluss Rotorerdschluss Differenzialschutz Generatordifferenti‐ alschutz Kurzschlussimpe‐ danzschutz Statortemperatur Überlastschutz Rotortemperatur Überlastschutz Phasenschieflast‐ schutz Erregungsverlust‐ schutz Übererregungs‐ schutz Überspannungs‐ schutz Wellenstromschutz Unterfrequenz‐ schutz Rückleistungs‐ schutz Zuschaltschutz Drehzahlüberwa‐ chungssystem Temperatursystem Lichtbogenüberwa‐ chungssystem REX640 Anwendungs-Handbuch...
Seite 220: Turbine - Generator: Auslöseschema
Generator LS-Auslösung Turbinenschnellschluss Erregung aus Generator-Elektroschutz, Generatortransformator- Elektroschutz, Erd‐ schluss Netzstörung Generator-Übererre‐ gungsschutz Mechanisches Turbinen‐ problem 1) Wenn der Generator nicht mit dem Netz verbunden 2) Zuerst schaltet die Turbine ab, dann schaltet der Generator mit Leistungsrichtungsschutz ab. REX640 Anwendungs-Handbuch...
Seite 221: Beschreibung Des Beispielfalls
Einzelbus/Einzeltrenner an der Klemmenseite und hochohmiger Erdung durch einen Sternpunkt-geerdeten Transformator am Nullleiter des Generators. GUID-798792E4-F167-4717-B542-670789F2CAEA V1 DE-DE Abb. 92: Übersichtsschaltbild des Beispielfalls für das Generator-LS-Feld Zur Erläuterung der Einstellungen der verschiedenen Schutzfunktionen werden die Turbinen-Generator-Designdaten für den Beispielfall in Tabelle 213 dargestellt.
Seite 222 (pu bei 12,5 MVA) 0,23 Anfangsreaktanz X’’ (pu bei 12,5 MVA) 0,15 Widerstand (pu bei 12,5 MVA) 0,003 Leckreaktanz (pu bei 12,5 MVA) 0,16 Mitreaktanz (pu bei 12,5 MVA) X 0,15 Nullreaktanz (pu bei 12,5 MVA) X Isolationsklasse Generatorzeitkonstante 10 Min. REX640 Anwendungs-Handbuch...
Seite 223: Übererregung
CD= Endregion Heizgrenze Stator Wegen Streufluss BH= Mögliche Wirkleistungsgrenze wegen Begrenzung Turbinenausgangsleistung EF = Stabile Grenze ohne AVR GUID-957F17DA-392B-4EFF-A2E9-B144A27A7808 V1 DE-DE Abb. 93: Generatorleistungskurve Der Generator im Beispielfall ist wie in Abbildung 94 gezeigt mit dem Rest des Leistungssystems verbunden. Ein 11-kV-Generatorbus ist über einen Aufwärtstransformator mit einer 110-kV-Übertragungsleitung verbunden.
Seite 224: Übertragungsleistung
110 kV B Aufwärts- transformator 11 kV B Generator GUID-8167C79B-C558-438B-B786-6BF2AF358077 V1 DE-DE Abb. 94: Generatoranschluss an das Leistungssystem Für die Berechnung der OOSRPSB1-Funktion werden die Einstellungen aus Tabelle 214 herangezogen. Tabelle 214: Technische Daten für Aufwärtstransformator, Übertragungsleitung und das Netz...
Seite 225: Relaisschnittstellen, Konfiguration Und Einstellungen
Transformator zu messen. Zwei Binäranschlüsse werden verbunden, um die Offen-/Geschlossen-Stellungen des LS zu identifizieren. Drei Binärausgänge werden für das Ausschalten von Leistungsschalter, AVR und Antriebsmaschine verwendet. Mit dem Generator sind sechs RTDs verbunden; ein RTD für die Messung der Umgebungstemperatur. REX640 Anwendungs-Handbuch...
Seite 226 RTD1 RTD2 RTD3 RTD4 RTD5 RTD6 RTD7 1/5A 1/5A 800/1 1/5A 110V 11000 /√3 AI10 200/1 0,5 Ω 110 /√3 AI11 1/5A BINÄRSIGNALE GUID-06EBC2AA-06B2-402E-8703-14B71A4DBE50 V1 DE-DE Abb. 95: Relais-Schnittstellen, Stromwandler-, Spannungswandler- und RTD-Anschlüsse für den Generator im Beispielfall. REX640 Anwendungs-Handbuch...
Seite 227: Rtd-Eingangssignale
RTD5 Wicklungstemperatur für Leiter 3 (Messwert 1) RTD6 Wicklungstemperatur für Leiter 3 (Messwert 2) RTD7 Umgebungstemperatur 9.3.1.3 Binäre Eingangssignale Tabelle 217: Physische binäre Eingangssignale für die Implementierung des Anwendungsbei‐ spiels Binäreingang Beschreibung Leistungsschalter geschlossene Stellung Leistungsschalter geöffnete Stellung REX640 Anwendungs-Handbuch...
Seite 228: Binäre Ausgangssignale
UTVTR1 WARNUNG Leiter- und Nullspannungsvor‐ verarbeitung UTVTR2 ALARM Leiter- und Nullspannungsvor‐ verarbeitung UTVTR2 WARNUNG Leiter- und Nullspannungsvor‐ verarbeitung MPDIF1 OPERATE Stabilisierter und unverzögerter Differentialschutz für Maschi‐ PHPVOC1 OPERATE Spannungsabhängiger Drei‐ phasen-Überstromschutz Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 229 Ungerichteter Drei-Phasen- Überstromschutz, niedrige Stu‐ UZPDIS1 OPERATE Dreiphasen-Unterimpendanz‐ schutz PHIPTOC1 OPERATE Ungerichteter Drei-Phasen- Überstromschutz, unverzögerte Stufe PHPTUV2 OPERATE Drei-Phasen-Unterspannungs‐ schutz PHHPTOC1 OPERATE Ungerichteter Drei-Phasen- Überstromschutz, hohe Stufe CCBRBRF1 CB_FAULT_AL Leistungsschalter-Versager‐ schutz Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 230 PHPTOV1 Drei-Phasen-Überspannungsschutz PHPTUV1, PHPTUV2 Drei-Phasen-Unterspannungsschutz FRPFRQ1, FRPFRQ2 Frequenzschutz PHLPTOC1 Ungerichteter Drei-Phasen-Überstromschutz, niedrige Stufe UZPDIS1 Dreiphasen-Unterimpendanzschutz PHIPTOC1 Ungerichteter Drei-Phasen-Überstromschutz, un‐ verzögerte Stufe PHHPTOC1 Ungerichteter Drei-Phasen-Überstromschutz, ho‐ he Stufe CCBRBRF1 Leistungsschalter-Versagerschutz INRPHAR1 Drei-Phasen-Einschaltstrom-Detektor Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 231 AI1, AI2, AI3 AI4, AI5, AI6 AI7, AI8, AI9 nung, AI10 deter Transforma‐ detektorstrom AI12 torsekundärstrom MPDIF1 PHPVOC1 ROVPTOV1 H3EFPSEF1 EFLPTOC1 OOSRPSB1 DUPPDPR1 DOPPDPR1 UEXPDIS1 OEPVPH1 MNSPTOC1 MREFPTOC1 PHPTOV1 PHPTUV1 FRPFRQ1 FRPFRQ2 PHLPTOC1 UZPDIS1 PHIPTOC1 PHPTUV2 PHHPTOC1 CCBRBRF1 INRPHAR1 T2PTTR1 REX640 Anwendungs-Handbuch...
Seite 232 Abschnitt 9 2NGA000333 A Generatorschutz GUID-A14F918F-659C-4B13-963E-8E20F16B7B8A V1 DE-DE Abb. 96: Als Beispielfall: Analogeingang, RTD- und Binäreingangsanschluss REX640 Anwendungs-Handbuch...
Seite 233 Abschnitt 9 2NGA000333 A Generatorschutz GUID-CD201DC3-4023-4E66-9F39-73FA1741FF84 V1 DE-DE Abb. 97: Verbindung der Schutzfunktion als Beispielfall (Teil 1) REX640 Anwendungs-Handbuch...
Seite 234 Abschnitt 9 2NGA000333 A Generatorschutz GUID-FEB0D8DE-C331-4D04-AB7D-FF835EA98FA7 V1 DE-DE Abb. 98: Verbindung der Schutzfunktion als Beispielfall (Teil 2) REX640 Anwendungs-Handbuch...
Seite 235: Funktionsblöcke Und Einstellwert
Abschnitt 9 2NGA000333 A Generatorschutz GUID-54F88B79-FE89-4DB8-8831-375E06FA91C3 V1 DE-DE Abb. 99: Binärausganganschluss als Beispielfall 9.3.1.7 Funktionsblöcke und Einstellwert ILTCTR – Leiterstrom-Vorverarbeitung ILTCTR ist die Analogsignal-Vorverarbeitungsfunktion für Stromsignale. Der CT- Stromanschluss an der Generatorklemme wird nur an ILTCTR1 bereitgestellt. Der CT-Stromanschluss am neutralen Ende des Generators wird nur an ILTCTR2 bereitgestellt.
Seite 236: Restctr - Summenstrom-Vorverarbeitung
Generator-Nennspannung Spannungswandleranschluss Ypsilon Spannungswandler-Anschluss‐ Frequenzadaptivität Hauptfrequenzquelle UTVTR2 ist der Analogsignal-Verarbeitungsblock für das Sekundärspannungssignal des Sternpunkt geerdeten Transformators. Tabelle 226: Funktionseinstellungen für UTVTR2 Einstellung Empfohlene Werte Beschreibung Spannungswandler-Primär‐ Primärspannung 11,00 kV spannung Spannungswandler-Sekundär‐ Sekundärspannung 100 V spannung Frequenzadaptivität Freigabe REX640 Anwendungs-Handbuch...
Seite 237: Mpdif1 - Stabilisierter Und Unverzögerter Differentialschutz Für Maschinen
PHPVOC1 - Dreiphasiger spannungsabhängiger Überstromschutz Im Fall eines von der Generator-Synchronreaktanz ermittelten Dauerkurzschlussstroms muss dieser den Volllaststrom weit unterschreiten. Auch bei Generatoren mit einem Erregersystem, das nicht von den Generatoranschlüssen gespeist wird, führt ein Spannungsabfall wegen eines Kurzschlusses ebenfalls zu REX640 Anwendungs-Handbuch...
Seite 238 Untere Obere Spannungsgrenze Spannungsgrenze GUID-DF6B0E76-FCBE-4D55-8495-C5A452A6038E V1 DE-DE Abb. 100: Charakteristik der Spannungsflanke Die Verwendung dieser Funktion muss im Hauptschutzschema zeitlich abgestuft sein, so dass sichergestellt ist, dass sie nicht vor dem Hauptschutz anspricht. Tabelle 228 zeigt die empfohlenen Einstellwerte; alle anderen PHPVOC1- Einstellungen werden für diesen Beispielfall als Standardwerte beibehalten.
Seite 239 1) Strom im Neutralleiter des Generators bei Leitung-zu-Erde-Fehler = Bemessungsspannung L-L /(√3 ⋅ Sekundärwiderstand (Spannungswandler Spannung L-L primär/ Spannung sekundär) = 11000 /(√3 ⋅ 0,5 ⋅ (11000/110) = 1,27 A Sekundärstrom im Neutralleiter des Generators bei Leitung-zu-Erde-Fehler = 1,27⋅ 11000/110 = 127 Spannung am Widerstand REX640 Anwendungs-Handbuch...
Seite 240 Sternpunkt und den Klemmen des Generators produziert wird. Damit der verlässliche Betrieb des Schutzes gewährleistet ist, muss der Generator die Spannung der 3. Harmonischen erzeugen, die mindestens 1 % der Generator-Bemessungsspannung beträgt. Wenn H3EFPSEF1 nur als Sternpunkt-Unterspannungsschutz der 3. REX640 Anwendungs-Handbuch...
Seite 241: Die Tabelle
L-N VTs ge‐ Spannungsauswahl speist. Wenn kein L-N-Anschluss ver‐ fügbar ist, entnehmen Sie wei‐ tere Optionen bitte dem techni‐ schen Handbuch. Anteil der 3. Harmonischen auf Beta der Neutralseite für Bias Generatorschalter verwendet Als Beispielfall REX640 Anwendungs-Handbuch...
Seite 242: Doppdpr1 - Rückleistungsschutz
Überhitzung, wenn der Dampfstrom zu niedrig ist oder wenn durch die Turbine kein Dampf mehr fließt. Der Unterleistungsschutz soll die Antriebsmaschine vor Bedingungen mit sehr niedriger Leistungsabgabe schützen. Tabelle 234 zeigt die empfohlenen Einstellwerte; alle anderen Einstellungen werden für diesen Beispielfall als Standardwerte beibehalten. REX640 Anwendungs-Handbuch...
Seite 243: Uexpdis1 - Dreiphasen-Untererregungsschutz
Blindleistungsaufnahme aus dem Netz zum Generator. Die Systemreaktanz entwickelt sich von den Generatorklemmen aus gesehen negativ. Dieser Art der „Reaktanzabfall“-Bedingung lässt sich durch die Messung der Systemimpedanz ermitteln. Tabelle 235 zeigt die empfohlenen Einstellwerte; alle anderen Einstellungen werden für diesen Beispielfall als Standardwerte beibehalten. REX640 Anwendungs-Handbuch...
Seite 244: Oosrpsb1 - Außertrittfallschutz Mit Doppelten Aussparungen
Schlupffrequenz des Außertrittfalls. Die Impedanzmessung selbst sollte nicht verwendet werden, um zwischen einer Fehlerbedingung oder einer Außertrittfallbedingung infolge eines Leiterfehlers zu unterscheiden. Die grundlegende Methode für die Unterscheidung zwischen Fehlern und Leistungspendeln ist die Kontrolle der Veränderungsrate der gemessenen Impedanz. REX640 Anwendungs-Handbuch...
Seite 245: Betriebszone Für Außertrittfallschutz Mit Doppelten Aussparungen
A u s b l e d . I n n e r e A u s b l e d . GUID-34065BCE-CA8C-4B32-B78E-B658699F26C2 V1 DE-DE Abb. 101: Betriebszone für Außertrittfallschutz mit doppelten Aussparungen Tabelle 236: Berechnung der Schritte für die Einstellungen der Außertrittfallfunktion Generator Aufwärtstransfor‐...
Seite 246: Oepvph1 - Übererregungsschutz
OEPVPH1 – Übererregungsschutz Überspannung oder Unterfrequenz oder eine Kombination aus beiden führen zu einer hohen Flussdichte. Wenn der geschichtete Kern eines Leistungstransformators einer magnetischen Flussdichte ausgesetzt ist, die über seinen konstruktionsbedingten Grenzwerten liegt, erhöht sich der Streufluss. Dies REX640 Anwendungs-Handbuch...
Seite 247: Mnsptoc1 - Gegensystem-Überstromschutz
Zweifache der Versorgungsfrequenz. Wegen des Skineffekts trifft der induzierte Strom mit einer doppelten Frequenz der Versorgungsfrequenz auf einen hohen Rotorwiderstand, der selbst bei Phasenströmen mit einem Wert unterhalb des Bemessungsstroms des Generators übermäßige Hitze erzeugt. Diese übermäßige Hitze kann die Isolierung der Rotorwicklung beschädigen. REX640 Anwendungs-Handbuch...
Seite 248: Mrefptoc1 - Rotor-Erdfehlerschutz (Einspeisungsmethode)
Isolationsfehler erkannt wird. Es wird empfohlen, dass der Alarm und die Betriebsstufen von MREFPTOC1 genutzt werden: die Alarmstufe für die Anzeige von schwach entwickelten Erdfehlern und die Betriebsstufe für den Schutz gegen vollentwickelte Erdfehler. Normalerweise löst die Ausrüstung nach einer kurzen Verzögerung aus. REX640 Anwendungs-Handbuch...
Seite 249 100V Io>R RELAY 230V REK 510 GUID-748E5D71-FBE8-4B2D-92D1-1967BAF0C8ED V1 DE-DE Abb. 102: Rotor-Erdfehlerschutz (MREFPTOC) mit Einspeisungsgerät Die Einstellwerte können nicht im Voraus berechnet werden. Diese Werte werden während der Inbetriebnahmetestphase definiert. Weitere Informationen finden Sie im Technischen Handbuch. Tabelle 240 wurde für die Berechnung der Einstellwerte vorbereitet.
Seite 250: Phptov1 - Dreiphasen-Überspannungsschutz
Überhitzung der entsprechenden Lasten führen kann. Im Allgemeinen ist der Motorschutz mit einem Unterspannungsauslöser ausgestattet. Somit wird der Motorschutz hier als Reserveschutz angesehen. PHPTUV1 schützt Synchrongeneratoren vor Unterspannung. Die Tabelle 243 zeigt die empfohlenen Einstellwerte; alle anderen Einstellungen für diesen Beispielfall werden als Standardwerte beibehalten. REX640 Anwendungs-Handbuch...
Seite 251 Einstellungen werden für diesen Beispielfall als Standardwerte beibehalten. Tabelle 244: Funktionsparameter für FRPFRQ1 als Unterfrequenzschutz Einstellung Empfohlene Werte Beschreibung Betriebsart Freq< Gibt den Unterfrequenzschutz frei Startwert Freq< 0,9500 xFn 95...105 % zulässiges Band für den Frequenzbetrieb in diesem Beispielfall. REX640 Anwendungs-Handbuch...
Seite 252: T2Pttr1 - Dreiphasiger Thermischer Überlastschutz, Zwei Zeitkonstanten
Spannungsreferenz = Generator-Bemessungsstrom / STW primär = 656 /800 = 0,82 ⋅ I Thermischer Überlastschutz Die Statortemperaturmessung auf Grundlage des thermischen Überlastschutzes ist der Hauptschutz gegen thermische Generatorüberlast. Direktes Fühlen der Statortemperatur bietet Schutz gegen jene Bedingungen, die Überstromschutz REX640 Anwendungs-Handbuch...
Seite 253 Generators +10°C für Aus‐ lösen Auslöseverzögerungszeit 1000 ms Auslöseverzögerung für Alarm und Auslösen PHLPTOC1 – Zeitverzögerter Leiter-Überstromschutz, niedrige Stufe (I>) Der primäre thermische Überlastschutz wird durch direkte Überwachung von RTD oder von T2PTTR1 bereitgestellt. Wenn der primäre Schutz versagen, schützt der REX640 Anwendungs-Handbuch...
Seite 254: Uzpdis1 - Dreiphasen-Unterimpendanzschutz
Reichweite = 80 % von Ztx Stromwandler primär ⋅ √3 100/ Spannungswandler primär = 0,8 ⋅ 2,2264 ⋅ 800 ⋅ √3 ⋅ 100/11 ⋅ 1000 = 22,44 In Maschinen mit Direktanschluss, in welchen die Impedanz zum Netz begrenzt ist, wird empfohlen, den Spannungsabhängiger REX640 Anwendungs-Handbuch...
Seite 255: Zuschaltschutz
Normalbetrieb unter‐ bunden wird. Für den Beispiel‐ fall werden 1000 ms verwen‐ det. Startwert = Minimum (1.25 ⋅ Bemessungsstrom, 0,5 ⋅ I )/STW primär = Minimum (1,25 ⋅ 656, 0,5 ⋅ 1876,16)/800 = 1,25 656/800 = 1,025 REX640 Anwendungs-Handbuch...
Seite 256: Turbine Generatorschutz Während Anlauf
Schutzfunktionen dürfen bei reduzierter Frequenz nicht ausfallen. Die Schutzfunktionen sind für maximale Empfindlichkeit bei Nennfrequenz ausgelegt. Damit die reduzierte Empfindlichkeit bei reduzierter Frequenz (90 % im Beispielfall in Schritt 2) überwunden werden kann, muss die Konfigurationseinstellung Konfiguration/System/Steuerung/Frequenz-Adaptivität Enable (Freigabe) sein. REX640 Anwendungs-Handbuch...
Seite 257 Das bedeutet, dass der Fehler auch dann entstört wird, wenn eine Komponente im Entstörungssystem selbst fehlerhaft ist. Im Entstörungssystem wird die kritische Komponente des Leistungsschalters benötigt. Aus praktischen und wirtschaftlichen Erwägungen ist es nicht möglich, den Leistungsschalter für die geschützte Komponente zu verdoppeln. Stattdessen wird der Schalterversagerschutz angewendet. REX640 Anwendungs-Handbuch...
Seite 258: Seqspvc1 - Sicherungsausfallüberwachung
Eine Fehler im Spannungsmesskreis wird von SEQSPVC1 überwacht. Eine schnelle Sicherungsfehlererkennung ist eines der Mittel für das Sperren der spannungsbasierten Funktionen, bevor diese Ansprechen. Tabelle 256 zeigt die empfohlenen Einstellwerte; für alle anderen Werte können die Standardwerte beibehalten werden. REX640 Anwendungs-Handbuch...
Seite 259 = 10 % ⋅ Sicherheitsfaktor Bemessungsstrom /STW primär = 0,10 ⋅ 1,1 ⋅ 656/800 = 0,09 Neg Seq voltage Lev (Geg.-sys.Sp.-pegel) = 5 % ⋅ Sicherheitsfaktor Bemessungsspannung (L-L) / Spannungswandler primär (L-L) = 0,05 ⋅ 1,2 ⋅ 11000/11000 = 0,06 REX640 Anwendungs-Handbuch...
Seite 261: Einführung In Die Anwendung
MHZPDIF Überlast Thermischer Überlastschutz für Motoren MPTTR, RTD-Sensoren Unzureichende Belüftung, reduzierte Kühlung, RTD-Sensoren ungewöhnliche Umgebungsbedingungen Blockierter Rotor, keine Beschleunigung Motoranlaufüberwachung STTPMSU Blockierung eines laufenden Motors Motorlastsprungerkennung JAMPTOC Verlängertes Anlaufen Motoranlaufüberwachung STTPMSU Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 262: Beschreibung Des Beispielfalls
3,9 s (U = 100 %), 9,1 s (U = 80 %) Max. Blockierzeit 5 s (warm) Anzahl nachfolgender Starts 3 / 2 (kalt/warm) Aufwärm- und Abkühl-Zeitkonstante 25 Min und 150 Min Höhe, max. 1000 Meter über dem Meeresspiegel REX640 Anwendungs-Handbuch...
Seite 263: Relaisschnittstellen, Konfiguration Und Einstellungen
Abschnitt 10 2NGA000333 A Asynchronmotorschutz GUID-C170F23E-1311-4776-9DF8-7DF1212E2C88 V1 DE-DE Abb. 103: Übersichtsschaltbild Der Motor ist mit Phasenstromwandlern 300/5 A und selbsthaltenden Stromwandlern 50/1 A ausgestattet. Darüber hinaus empfängt der Schutz die Spannungsmesswerte vom Bus. 10.3 Motorschutzrelais Dieses Kapitel enthält detaillierte Informationen über die Konfiguration des in diesem Anwendungsbeispiel verwendeten Relais: die Relaisschnittstellen, die empfohlenen Alarme, das ACT-Diagramm und die Parametereinstellungen.
Seite 264: Relais-Schnittstellen Und Strom-/Spannungswandleranschlüsse Für Den Beispielfall
Abschnitt 10 2NGA000333 A Asynchronmotorschutz 110V 110V 110V 1/5A 300/5A 1/5A 1/5A 1/5A 50/1A 1/5A 1/5A GUID-D6D32770-AAA2-416E-B62F-FF180AAE118C V1 DE-DE Abb. 104: Relais-Schnittstellen und Strom-/Spannungswandleranschlüsse für den Beispielfall REX640 Anwendungs-Handbuch...
Seite 265: Binäre Ausgangssignale
Ereignisfilter in PCM600 als Alarme gekennzeichnet werden sollten. Tabelle 262: Alarmliste für die Implementierung des Anwendungsbeispiels Ereigniscontainer Ereignis Beschreibung PHIPTOC1 OPERATE Auslösung durch Kurzschluss‐ schutz STTPMSU1 OPR_IIT Auslösung durch Anlaufschutz JAMPTOC1 OPERATE Auslösung durch Lastsprung‐ schutz Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 266 In einem solchen Fall muss der Motor erst abkühlen, bevor erneutes Starten erlaubt wird. Tabelle 263: In der Relaiskonfiguration verwendete Funktionsblöcke Funktionsblock Beschreibung ILTCTR1, ILTCTR2, UTVTR1 Analogsignal-Vorverarbeitung für andere Schutz‐ funktionen Schutz Stellt das GRPOFF-Signals bereit CBXCBR1 Leistungsschaltersteuerung TRPPTRC1 Master-Auslösung Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 267 S-R Flip-Flop, flüchtig Tabelle 264: Physikalische Analogkanäle der Funktionen Phasenströme Differentialströme Leiter-Erde Spannungen Schutz AI1, AI2, AI3 AI4, AI5, AI6 AI7, AI8, AI9 MPTTR1 PHIPTOC1 MSCPMRI1 STTPMSU1 MNSPTOC1 PREVPTOC1 MHZPDIF1 JAMPTOC1 PHPTOV1 PHPTUV1 DEFLPDEF1 x (Io berechnet) x (Uo berechnet) REX640 Anwendungs-Handbuch...
Seite 268: Eingangsbereich
Abschnitt 10 2NGA000333 A Asynchronmotorschutz GUID-5313D367-147E-43B2-9F7C-158E8AC7C156 V1 DE-DE Abb. 105: Eingangsbereich REX640 Anwendungs-Handbuch...
Seite 269: Funktionsblöcke Und Einstellwerte
Abschnitt 10 2NGA000333 A Asynchronmotorschutz GUID-02D483CC-047A-4A3A-B917-C9F0AE979BDC V1 DE-DE Abb. 106: Anwendungsbereich GUID-46F2620F-E088-4654-B695-00B6764B7788 V1 DE-DE Abb. 107: Ausgangsbereich 10.3.1.6 Funktionsblöcke und Einstellwerte ILTCTR – Leiterstrom-Vorverarbeitung ILTCTR ist der Analogsignal-Vorverarbeitungsfunktionsblock; LTCTR1 wird für Leiterströme verwendet und ILTCTR2 für das Differenzialstromsignal. Die Tabelle...
Seite 270: Utvtr1 - Leiter- Und Verlagerungsspannungs-Vorverarbeitung
Motors, der wichtigste Schutz. Im Allgemeinen fordern die Behörden die Ausstattung des Motors mit thermischem Überlastschutz. MPTTR1 berechnet die thermische Motorschutzkapazität basierend auf der Leiterstrommessung. Der wahre RMS-Wert des Strom wird gemessen, so dass auch die Oberschwingungen berücksichtigt werden. MPTTR1 schützt gegen jede REX640 Anwendungs-Handbuch...
Seite 271 Grenzkennlinien des Rotors sein, weil das Relais dafür über eine spezifische Schutzfunktion verfügt. Die Verwendung der vom Motorhersteller vorgegebenen Aufwärmzeitkonstante für den Schutz wird nicht empfohlen, weil diese typischerweise zu unzureichendem Wärmeschutz führt. Das ist darauf zurückzuführen, dass die Aufwärmzeitkonstante REX640 Anwendungs-Handbuch...
Seite 272: Motorüberlastgrenze-, Zeit-Strom- Und Thermische Überlastkennlinien
S t a r t 1 0 0 % S t a r t 8 0 % L e i t e r s t r o m ( A ) GUID-32DAE6CE-8D4D-40B6-8F75-389464F376E4 V1 DE-DE Abb. 108: Motorüberlastgrenze-, Zeit-Strom- und thermische Überlastkennlinien Schritt 3 Um die übermäßige Wärmeerzeugung infolge von Unsymmetrie zu...
Seite 273 N e u s t a r t t h e r m. We r t Z e i t ( S e k ) GUID-05B3207C-3089-4A76-8FF3-0E19BD5946DB V1 DE-DE Abb. 109: Simulation von zwei Warmstarts bei Bemessungsspannung mit den empfohlenen Einstellungen Tabelle 268: MPTTR1-Einstellungen, deren Werte basierend auf dem Beispielfall von den Stan‐...
Seite 274: Mscpmri1 - Motoranlauf-Zähler
60 min. Abkühlzeit nach einem Anlau‐ Cnt decrease Cnt Dec time Mult Multiplikator für time (Zählerabsenkzeit), wenn der Motor stoppt. 1) 0,7 ⋅ MPTTR1 Gewichtungsfaktor STTPMSU1 – Motorstart-Überwachung Diese Funktion umfasst die Motoranlauferkennung (MOT_START-Ausgang), den thermischen belastungsbasierten Anlaufschutz (OPER_IIT-Ausgang), REX640 Anwendungs-Handbuch...
Seite 275 STTPMSU1 verfügt auch über die Restart inhibit time (Wiederanlaufsperrzeit), die das erneute Anlaufen des Motors unterbindet, bis zumindest die letzte Startzeit abgelaufen ist. Typischerweise sind 5...10 Minuten zwischen aufeinanderfolgenden Starts ausreichend, um die thermische Gesamtbelastung infolge zu schneller Neustarts, insbesondere des Rotors, zu reduzieren. REX640 Anwendungs-Handbuch...
Seite 276: Mnsptoc1 - Gegensystem-Überstromschutz Für Maschinen
Leistung, woraufhin der Statorstrom ansteigt, bis das Gleichgewicht zwischen Leistung/Drehmoment wiederhergestellt ist oder der Motor stoppt. Wenn der Motor stoppt, stimmt der Statorstrom mit dem Anlaufstrom überein. Für den Motor im Beispiel beträgt der Gegensystemstrom 58 % ⋅ 5,6 = 325 % des Motorbemessungsstroms. REX640 Anwendungs-Handbuch...
Seite 277 3) Motornenn. / CT-Nenn. = 246 A / 300 A = 0,82 xIn B e t r i e b s z e i t ( S e k ) GUID-EFA21093-FB9B-4484-908D-B0940C5BB288 V1 DE-DE Abb. 110: MNSPTOC1-Betriebszeit mit empfohlenen Einstellungen PREVPTOC1 – Phasenumkehrschutz Mit PREVPTOC1 kann der Motorbetrieb in der falschen Richtung unterbunden werden.
Seite 278: Mhzpdif1 - Hochimpedanz Oder Summenstrom-Differentialschutz
Tabelle 275: JAMPTOC1 -Einstellungen, deren Werte basierend auf dem Beispielfall von den Standardwerten abweichen. Einstellung Empfohlener Wert Beschreibung Startwert Startwert 2,3 xIn Auslöseverzögerungszeit 2000 ms Auslöseverzögerungszeit 1) 0,5 ⋅ 5,6 ⋅ 246 A / 300 A = 2,3 xIn REX640 Anwendungs-Handbuch...
Seite 279: Phptuv1 - Dreiphasen-Unterspannungsschutz
DEFLPDEF1 – Ungerichteter Erdfehlerschutz, tiefe Stufe, I> Aus Sicht des Schutzes ist die Messung des Erdschlussstroms mit einem Kabelumbau-Stromwandler CT (CBCT) die beste Wahl. Es bieten sich zwei Vorteile: das CBCT-Verhältnis kann geringer gewählt werden als das Leiter- REX640 Anwendungs-Handbuch...
Seite 280 100 ms Auslöseverzögerungszeit Spannungsstartwert 0,10 xUn Startwert für die Restspannung Spannungsanregewert wir ver‐ Spannungsbegrenzung ein True wendet, d.h., der Schutz star‐ tet/arbeitet erst, wenn die Rest‐ Voltage start va‐ spannung den lue (Spannungsanregewert) überschreitet. 1) Auch als gerichtet möglich REX640 Anwendungs-Handbuch...
Seite 281: Einführung In Die Anwendung
MHZPDIF Überlast Thermischer Überlastschutz für Motoren MPTTR, RTD-Sensoren Unzureichende Belüftung, reduzierte Kühlung, RTD-Sensoren ungewöhnliche Umgebungsbedingungen Blockierter Rotor, keine Beschleunigung Motoranlaufüberwachung STTPMSU Blockierung eines laufenden Motors Motorlastsprungerkennung JAMPTOC Verlängertes Anlaufen Motoranlaufüberwachung STTPMSU Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 282: Beschreibung Des Beispielfalls
4 s (U = 100 %), 6 s (U = 86 %), 8 s (U = 76 %) Anzahl nachfolgender Starts 3 / 2 (kalt/warm), >30 Min. zwischen jedem Start Reaktanzen = 124,2 %, X = 33,2 % d’ REX640 Anwendungs-Handbuch...
Seite 283: Motorleistungsübersicht
P r a k t i s c h e S t a b i l i t ä t s g r e n z e P F 0 , 9 B l i n d l e i s t u n g ( k V A r ) GUID-DF7E7343-08C4-445A-9CCC-F0D0AE82619C V1 DE-DE Abb. 111: Motorleistungsübersicht GUID-14FED6F2-0950-44C4-8245-8F5B929CB1CB V1 DE-DE Abb.
Seite 284: Relaisschnittstellen, Konfiguration Und Einstellungen
Abschnitt 11 2NGA000333 A Synchronmotorschutz 11.3.1 Relaisschnittstellen, Konfiguration und Einstellungen Abbildung 113 zeigt die Anschlussdetails der Analogeingänge (AI), Binäreingänge (BI) und Binärausgänge (BO) des Relais. REX640 Anwendungs-Handbuch...
Seite 285 Abschnitt 11 2NGA000333 A Synchronmotorschutz 110V AI10 110V 110V 1/5A 600/1A 1/5A 1/5A 1/5A 100/1A 1/5A 600/1A 1/5A 1/5A GUID-E421D3BF-5F7E-47B8-B3B8-05041875670C V1 DE-DE Abb. 113: Relais-Schnittstellen und Strom-/Spannungswandleranschlüsse für den Beispielfall REX640 Anwendungs-Handbuch...
Seite 286: Binäre Ausgangssignale
Signal Leistungsschalter schließen, d.h. Motor starten 11.3.1.4 Empfohlene Alarme Tabelle 284 enthält eine Empfehlung für die LHMI- und WHMI-Alarmbehandlung Die Tabelle führt die Funktionen und Ereignisse unter den Funktionen auf, die mithilfe der Ereignisfilter in PCM600 als Alarme gekennzeichnet werden sollten. REX640 Anwendungs-Handbuch...
Seite 287 Schutzfunktion das Anlaufen verhindert. • MPTTR1: Wärmekapazität des Motors zu hoch für Anlaufen • MSCPMRI1: zu häufige Motorstarts • STTPMSU1: Zeit seit dem letzten Start zu kurz • MNSPTOC1: unzureichende Kühlung nach Ansprechen wegen Unsymmetrie REX640 Anwendungs-Handbuch...
Seite 288 Physikalische Analogkanäle der Funktionen Schutz Phasenströme und Summenstrom Neutralleiterströme Leiter-Erde Span‐ der Klemme AI5, AI6, AI7 nungen AI1, AI2, AI3 AI8, AI9, AI10 MPTTR1 PHIPTOC1 STTPMSU1 MNSPTOC1 PREVPTOC1 MPDIF1 JAMPTOC1 PHPTOV1 PHPTUV1 Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 289 Abschnitt 11 2NGA000333 A Synchronmotorschutz Schutz Phasenströme und Summenstrom Neutralleiterströme Leiter-Erde Span‐ der Klemme AI5, AI6, AI7 nungen AI1, AI2, AI3 AI8, AI9, AI10 EFLPTOC1 UEXPDIS1 DOPPDPR1 OOSRPSB1 REX640 Anwendungs-Handbuch...
Seite 290: Eingangsbereich
Abschnitt 11 2NGA000333 A Synchronmotorschutz GUID-DD89EFF3-528E-4914-AB32-6F086C7A0C66 V1 DE-DE Abb. 114: Eingangsbereich REX640 Anwendungs-Handbuch...
Seite 291: Anwendungsbereich
Abschnitt 11 2NGA000333 A Synchronmotorschutz GUID-09AF3384-79A1-47D8-9E47-4DD69CDD5BB6 V1 DE-DE Abb. 115: Anwendungsbereich GUID-58881651-BD42-4F9C-B267-0235FA277213 V1 DE-DE Abb. 116: Ausgangsbereich REX640 Anwendungs-Handbuch...
Seite 292: Funktionsblöcke Und Einstellwerte
überschreiten, beschleunigt sich der Verschleiß der Wicklungsisolation und das bedeutet eine verkürzte Lebensdauer des Motors. Als Daumenregel gilt: jeder Temperaturanstieg um 8...12° C halbiert die Lebensdauer. Zu hohe oder häufige Überlast kann ebenfalls zu elektrischem Schaden in der Wicklung oder zu Rotorschäden beitragen. REX640 Anwendungs-Handbuch...
Seite 293 In diesem Beispielfall sind die thermischen Grenzkennlinien des Motors verfügbar und die MPTTR1 Time constant normal (Zeitkonstante normal) wurde entsprechend festgelegt. Das heißt, die Schutzkennlinien sind gleich oder unterhalb der thermischen Grenzkennlinien des laufenden Motors. Die thermischen REX640 Anwendungs-Handbuch...
Seite 294: Motorüberlastgrenze-, Motorzeit-Strom- Und Thermische Überlastkennlinien
S t a r t 8 6 % S t a r t 7 7 % L e i t e r s t r o m ( A ) GUID-FB515855-99E2-4A6F-9A7E-84496AE89EB7 V1 DE-DE Abb. 117: Motorüberlastgrenze-, Motorzeit-Strom- und thermische Überlastkennlinien Schritt 3...
Seite 295 T h e t a - B N e u s t a r t Z e i t ( S e k ) GUID-3222E261-5C8D-443F-8911-EB8EEB233932 V1 DE-DE Abb. 118: Simulation von zwei Warmstarts bei Bemessungsspannung mit den empfohlenen Einstellungen REX640...
Seite 296 Für die Unterscheidung zwischen Kalt- und Warmstarts muss Warm start level (Warmstartlevel) richtig gesetzt werden. Dieser ist abhängig von den MPTTR1- Einstellungen, weil MPTTR1 das thermische Niveau des Motors übermittelt. Ein guter Einstellwert ist ungefähr das 0,5...0,7-fache des MPTTR1 Weighting factor REX640 Anwendungs-Handbuch...
Seite 297 (oder IIT). Motor start-up A(Motoranlauf A) wird gemäß dem Motoranlaufstrom festgelegt. Motor start-up time (Motoranlaufzeit) wird vorzugsweise unterhalb der Zeit für den Rotorblockierschutz festgelegt, jedoch mindestens 10 % über der tatsächlichen Motoranlaufzeit. Auf diese Weise ist der Motor gegen REX640 Anwendungs-Handbuch...
Seite 298 Unterdrückung nach dem An‐ laufen Strom Motorstillstand 0,05 x In Stromschwelle für angehalte‐ nen Motor 1) Motoranlaufstrom 3,99 ⋅ 346 A / 600 A = 2,3 xIn 2) Gemäß der Motoranlaufzeit 3) 1,1 2 Anlaufzeit (für 2+1 zugelassene Kaltstarts) REX640 Anwendungs-Handbuch...
Seite 299 Volllaststrom des Motors 0,57 xIn 1) 15 % Motorleistung (0,15 ⋅ 346 A / 600 A) = 0,08 xIn 2) 175 / I = 11 start 3) Motorleistung/ CT-Leistung = 346 A / 600 A = 0,57 xIn REX640 Anwendungs-Handbuch...
Seite 300 Synchronmotorschutz B e t r i e b s z e i t ( S e k ) GUID-3388A6FF-FCEC-4A70-8861-C3DDB4C44C64 V1 DE-DE Abb. 119: MNSPTOC1-Betriebszeit mit empfohlenen Einstellungen PREVPTOC1 – Phasenumkehrschutz Mit PREVPTOC1 kann der Motorbetrieb in der falschen Richtung unterbunden werden.
Seite 301: Mpdif1 Betriebseigenschaften, Niedrig Eingestellte Stufe
4) 600 A/ 346 A = 1,73 B i a s - S t r o m ( p u ) GUID-23266531-6255-4A1C-B014-0695EC10DA46 V1 DE-DE Abb. 120: MPDIF1 Betriebseigenschaften, niedrig eingestellte Stufe JAMPTOC – Motorlastsprungschutz JAMPTOC schützt den Motor vor Lastsprung, z.B. wegen zu hoher mechanischer Last.
Seite 302 Bemessungsspannung und die Schaltzeit mit wenigen Sekunden festgelegt. Der Schutz muss mit dem Eingangs-/Bus-Überspannungsschutz koordiniert werden. Tabelle 299: PHPTOV1-Einstellungen, deren Werte basierend auf dem Beispielfall von den Stan‐ dardwerten abweichen. Einstellung Empfohlener Wert Beschreibung Startwert 1,10 xUn Startwert Auslöseverzögerungszeit Auslöseverzögerungszeit 5000 ms 1) Erlaubt kurzzeitige Übergänge REX640 Anwendungs-Handbuch...
Seite 303 -29 % R-Achse Versatz Versatz Impedanz Kreismitte von der X-Achse Auslöseverzögerungszeit 5000 ms Auslöseverzögerungszeit 1) 124,2 % ⋅ 18,355 Ohm / 10,585 Ohm = 215,4 % 2) 33,2 %/2 ⋅ 18,355 Ohm / 10,585 Ohm = 28,8 % REX640 Anwendungs-Handbuch...
Seite 304 Abschnitt 11 2NGA000333 A Synchronmotorschutz GUID-C7B7085B-A15B-4DD1-9CB6-081E7A5934DE V1 DE-DE Abb. 121: In Impedanz- und Leistungsebenen dargestellte UEXPDIS1- Betriebseigenschaften Werte in Motor pu OOSRPSB1 – Außertrittfallschutz mit doppelten Aussparungen OOSRPSB1 wird für den Erkennung der Außertrittfallbedingung des Synchronmotors verwendet. Die Schutzeinstellungen basieren sowohl auf den Motor- als auch auf den Netzparametern.
Seite 305: Die Tabelle
Pendeln (30 ms ergeben die 2,77 Hz Schlupf) Max. Anzahl Schlupf Anzahl Polschlupf vor Auslö‐ sung Zone 1 Zone 2 aktiv Freigabe Funktion Zone 2 Max Num slips Zn2 Anzahl Polschlupf vor Auslö‐ sung Zone 2 LS-AUS-Zeit 50 ms Öffnungszeit Leistungsschalter Spannungsumkehr REX640 Anwendungs-Handbuch...
Seite 306: Doppdpr1 - Überleistungsschutz
Abschnitt 11 2NGA000333 A Synchronmotorschutz GUID-00393EB9-24A4-431C-A350-2983BF230E54 V1 DE-DE Abb. 122: OOSRPSB1-Betriebseigenschaften in der Impedanzebene Werte in Ohm primär DOPPDPR1 – Überleistungsschutz Mit dem Überleistungsschutz wird die Wirkleistung des Motors begrenzt. Die Tabelle 304 zeigt die empfohlenen Einstellwerte; für alle anderen Werte können die voreingestellten Standardwerte beibehalten werden.
Seite 307: Mpttr1, Uexpdis1 Und Doppdpr1 Betriebseigenschaften In Pq-Ebene
Abschnitt 11 2NGA000333 A Synchronmotorschutz B l i n d l e i s t u n g ( k V A ) GUID-47A565C7-C394-49F1-8633-D1F9EEC8DF87 V1 DE-DE Abb. 123: MPTTR1, UEXPDIS1 und DOPPDPR1 Betriebseigenschaften in PQ-Ebene REX640 Anwendungs-Handbuch...
Seite 309: Einführung In Die Anwendung
Generatorleistungsschalter (GCB) mit der Sammelschiene verbunden ist. Der Antriebsmaschinenregler (GOV) und der Spannungsregler (AVR) werden ebenfalls abgebildet, weil das Relais direkt mit diesen kommuniziert. Die Spannung muss sowohl an den Generatorklemmen als auch an der Sammelschiene gemessen werden. REX640 Anwendungs-Handbuch...
Seite 310: Relais Als Auto-Synchronisierer
Abschnitt 12 2NGA000333 A Generator-Leistungsschalter-Synchronisierung Sammelschiene GUID-983EEF60-5DC5-4C04-BC57-3EE13627FA5B V1 DE-DE Abb. 124: Übersichtsschaltbild der Anwendung 12.3 Relais als Auto-Synchronisierer Dieses Kapitel enthält detaillierte Informationen über die Konfiguration des in diesem Anwendungsbeispiel verwendeten Relais: die Relaisschnittstellen, das ACT-Diagramm, die Einstellwerte und Informationen dazu, wie die Generatorsynchronisierung im dargestellten Beispiel erreicht werden kann.
Seite 311: Analoge Eingangssignale
Abschnitt 12 2NGA000333 A Generator-Leistungsschalter-Synchronisierung Sammelschiene GUID-67E9885F-E39B-4F16-88C0-B820F89CEA0C V1 DE-DE Abb. 125: Relais-Schnittstellen und VT-Anschlüsse für eine Einzelgenerator- Synchronisierung. 12.3.1.1 Analoge Eingangssignale Tabelle 305: Physische analoge Eingangssignale für die Implementierung des Beispielfalls Analogeingang Beschreibung Generatorklemmen Spannungsmessung Leiter- Erde, U_A-Spannung Generatorklemmen Spannungsmessung Leiter-...
Seite 312: Binäre Eingangssignale
Drehzahl erhöhen. Wenn die Busfrequenz die Generatorfrequenz überschreitet, wird die Generatordrehzahl mit TRUE-Zustandsimpulsen angehoben. Regler tiefer. Verbunden mit dem Regler-Ein‐ gang Drehzahl absenken. Wenn die Busfre‐ quenz die Generatorfrequenz unterschreitet, wird die Generatordrehzahl mit TRUE-Zustandsimpul‐ sen abgesenkt. REX640 Anwendungs-Handbuch...
Seite 313: Empfohlene Alarme
Die Relaiskonfiguration ist in die Anwendungskonfiguration in PCM600 implementiert. Tabelle 309: Im Anwendungsbeispiel verwendete Funktionsblöcke Funktionsblock Beschreibung UTVTR1 Spannungsvorverarbeitungsfunktion für die Mes‐ sung der Generatorspannungen UTVTR2 Spannungsvorverarbeitungsfunktion für die Mes‐ sung der Sammelschienenspannung ASGCSYN1 Auto-Synchronisierer für den Generator-Leis‐ tungsschalter CBXCBR1 Generator-Leistungsschaltersteuerung REX640 Anwendungs-Handbuch...
Seite 314 Abschnitt 12 2NGA000333 A Generator-Leistungsschalter-Synchronisierung GUID-9D9DEC55-C8FD-4EE8-94F1-403F98EE358A V1 DE-DE Abb. 126: Relaiseingang- und Vorverarbeitungsanschlüsse GUID-1AC26CD5-888A-4C62-A80E-8774C6D74E3D V1 DE-DE Abb. 127: Anwendungs-Funktionsblockanschlüsse REX640 Anwendungs-Handbuch...
Seite 315: Funktionsblöcke Und Einstellwerte
Abschnitt 12 2NGA000333 A Generator-Leistungsschalter-Synchronisierung GUID-5F7822F4-049A-4AFB-B52C-07582388C4C5 V1 DE-DE Abb. 128: Relais-Ausgangsanschlüsse 12.3.1.6 Funktionsblöcke und Einstellwerte Allgemeine Steuerungseinstellungen Wegen der Anfahr- und Abschalt-Generatorphasen, wenn die Generatorfrequenz von der Nennspannung abweicht, verwenden Generatoranwendungen typischerweise frequenzangepasste Messungen. Durch Aktivierung der Frequenzadaptivität werden unabhängig von der Generatorfrequenz akkurate Messwerte gewährleistet.
Seite 316: Asgcsyn1 - Auto-Synchronisierer Für Den Generator-Leistungsschalter
Standardwerte beibehalten werden. Tabelle 313: ASGCSYN-Einstellung Einstellung Empfohlene Werte Beschreibung Synchronisierung Richt Immer über Synchronität Erzwingt eine Generatorfre‐ quenz, die während Leistungs‐ schalter-Schließen höher als die Netzfrequenz ist. Autosyn-Modus Automatischer Synchronisier‐ Auswahl für die automatische modus Synchronisierung REX640 Anwendungs-Handbuch...
Seite 317: Verwendung Der Generator-Synchronisierungsanwendung
Diese Kapitel enthält zwei Anwendungsfälle: automatische Synchronisierung und manuelle Synchronisierung Das Ausgangspunkt für beide Fälle ist identisch: der Generator-Leistungsschalter ist geöffnet und die Sammelschiene ist erregt. GUID-34C0A351-47F8-4028-BC8A-75D4C9AF8507 V1 DE-DE Abb. 129: Der Generator-Leistungsschalter ist geöffnet 12.3.2.1 Automatische Synchronisierung des Generator-Leistungsschalters Generator-Leistungsschalter am Relais-Display berühren.
Seite 318 Abschnitt 12 2NGA000333 A Generator-Leistungsschalter-Synchronisierung GUID-0FB9C73D-CCF8-4AAC-916A-833A8FC4887E V1 DE-DE Abb. 130: Der Generator-Leistungsschalter ist für die automatische Synchronisierung ausgewählt. S berühren, um die automatische Synchronisierung zu starten. REX640 Anwendungs-Handbuch...
Seite 319 Abschnitt 12 2NGA000333 A Generator-Leistungsschalter-Synchronisierung GUID-448B9F86-382D-4BEA-B0B4-27D9624F358D V1 DE-DE Abb. 131: Synchronisierdialog Yes (Ja) berühren, um die Synchronisierung zu bestätigen. Die automatische Synchronisierung von Spannung und Frequenz mit der Sammelschiene wird ausgeführt. REX640 Anwendungs-Handbuch...
Seite 320 Abschnitt 12 2NGA000333 A Generator-Leistungsschalter-Synchronisierung GUID-00438148-5ABB-4BD7-94D3-7AC9703D3463 V1 DE-DE Abb. 132: Automatische Synchronisierung läuft Nach Abschluss der automatischen Synchronisierung gibt ASGCSYN den Schließen-Befehl an den Generator-Leistungsschalter aus. REX640 Anwendungs-Handbuch...
Seite 321: Manuelle Synchronisierung Des Generator-Leistungsschalters
Abschnitt 12 2NGA000333 A Generator-Leistungsschalter-Synchronisierung GUID-DACE41F3-E0C2-40FA-81AD-33716125E6C1 V1 DE-DE Abb. 133: Die automatische Synchronisierung ist abgeschlossen und der Leistungsschalter wird geschlossen. 12.3.2.2 Manuelle Synchronisierung des Generator-Leistungsschalters Den Generatorschalter am Relais-Display berühren. Auto Syn mode (Auto Sync Modus) auf Manual mode (Manueller Modus) und Live dead mode (Stromführend-/los Modus) auf Off (Aus) setzen.
Seite 322: Einstellungen Für Die Manuelle Synchronisierung
Abschnitt 12 2NGA000333 A Generator-Leistungsschalter-Synchronisierung GUID-4B6F8432-F066-42C4-812C-5A8AC1E148BC V1 DE-DE Abb. 134: Einstellungen für die manuelle Synchronisierung Drücken Sie S. Der Dialog „Synchronisieren bestätigen“ wird geöffnet. REX640 Anwendungs-Handbuch...
Seite 323 Abschnitt 12 2NGA000333 A Generator-Leistungsschalter-Synchronisierung GUID-DAFD57F3-C26A-4E27-853F-61C06D3F0AD0 V1 DE-DE Abb. 135: Ansicht „Synchronisieren bestätigen“ Drücken Sie Yes (Ja), um die Synchronisierungsansicht zu aktualisieren. REX640 Anwendungs-Handbuch...
Seite 324 Abschnitt 12 2NGA000333 A Generator-Leistungsschalter-Synchronisierung GUID-CDCD022A-E505-4A7C-B8F4-386D2AB9057A V1 DE-DE Abb. 136: Synchronoskop für manuelle Impulse Berühren Sie Spannungs- und Frequenztasten Raise (Höher), um die Spannungs- und Frequenzabweichungen zwischen Generator und Bus zu verringern. REX640 Anwendungs-Handbuch...
Seite 325 Abschnitt 12 2NGA000333 A Generator-Leistungsschalter-Synchronisierung GUID-158CF7D4-A81D-48A3-872C-6D81FE8E72BB V1 DE-DE Abb. 137: Bedingungen für Leistungsschalter Schließen erfüllt Nun stimmen Spannungs- und Frequenzabweichung überein, was das Schließen des Leistungsschalter erlaubt. Berühren Sie I berühren, um den Leistungsschalter zu schließen. Das Relais sucht nach dem frühesten Moment für das Schließen des Leistungsschalters.
Seite 326 Abschnitt 12 2NGA000333 A Generator-Leistungsschalter-Synchronisierung GUID-6EAD7FB6-B6A2-46F5-A04B-AB7FAE75886F V1 DE-DE Abb. 138: Synchronisierung abgeschlossen und Leistungsschalter geschlossen. REX640 Anwendungs-Handbuch...
Seite 327: Einführung In Die Anwendung
Synchronisierungssystem abhängig. Deshalb werden sie in diesem Anwendungsbeispiel nicht erläutert. Für die Synchronisierung des Leistungsschalters müssen zwei Teile des Netzes und mindestens eine Seite für die anpassbare Energieerzeugung angeregt werden. Es muss auch möglich sein, den Leistungsschalter zu schließen, wenn eine Seite REX640 Anwendungs-Handbuch...
Seite 328: Relais Als Nicht-Quellen-Leistungsschalter-Synchronisierer
Relais zu erlauben, die mit dem automatischen Synchronisierungssystem verbunden sind. (U_A) NSCB Sammelschiene Abgangslasten GUID-841876C5-417E-4C02-AA5A-9F1B5B62F6F2 V1 DE-DE Abb. 139: Beispielkonfiguration der NSCB-Auto-Synchronisierung. 13.3 Relais als Nicht-Quellen-Leistungsschalter- Synchronisierer Dieses Kapitel enthält detaillierte Informationen über die Konfiguration des in diesem Anwendungsbeispiel verwendeten Relais: die Relaisschnittstellen, das...
Seite 329: Relaisschnittstellen, Konfiguration Und Einstellungen
Binärausgängen BI3 und BI4 verdrahtet. Die MCB-Status des Spannungsmesskreises sind mit den Binäreingängen BI1 und BI2 verdrahtet. Außerdem erfordert die Anwendung die Implementierung der Kommunikation zwischen Relais mit IEC 61850-8-1 GOOSE, einen Stationsbus für den Informationsaustausch zwischen den teilnehmenden Relais verwendet. REX640 Anwendungs-Handbuch...
Seite 330 Abschnitt 13 2NGA000333 A Nicht-Generator-Leistungsschalter-Autosynchronisierung 61850 Stationsbus GUID-D93EA49C-60F7-4939-BD6A-A1C388C3B5A9 V1 DE-DE Abb. 140: Relais-Schnittstellen und Spannungswandleranschlüsse für den Beispielfall REX640 Anwendungs-Handbuch...
Seite 331: Binäre Ausgangssignale
NSCB. TRUE-Zustand öffnet den Leistungs‐ schalter. 13.3.1.4 Empfohlene Alarme Tabelle 317 enthält eine Empfehlung für die WHMI- und LHMI- Alarmbehandlung Die Tabelle führt die Funktionen und Ereignisse unter den Funktionen auf, die mithilfe der Ereignisfilter in PCM600 als Alarme gekennzeichnet werden sollten. REX640 Anwendungs-Handbuch...
Seite 332 Spannungsvorverarbeitungsfunktion für die Mes‐ UTVTR2 sung der Netzspannung ASNSCSYN1 Auto-Synchronisierer für Netz-Leistungsschalter ASCGAPC1 Auto-Synchronisierer-Koordinator CBXCBR1 Netz Leistungsschaltersteuerung IEC 61850-8-1 GOOSE-Empfänger für INT32- GOOSERCV_INT32 Datentyp Abbildung 141, Abbildung 142, Abbildung 143 Abbildung 144 Stellen die mit ACT implementierte Relaiskonfiguration dar. REX640 Anwendungs-Handbuch...
Seite 333: Automatischer Synchronisiersteuerungsbereich
Abschnitt 13 2NGA000333 A Nicht-Generator-Leistungsschalter-Autosynchronisierung GUID-0464CFDE-E31A-44FD-962E-AD3903AA75D8 V1 DE-DE Abb. 141: Eingangsbereich GUID-2757C9FB-E369-4DDD-8E6B-FED9998D2C42 V1 DE-DE Abb. 142: Automatischer Synchronisiersteuerungsbereich REX640 Anwendungs-Handbuch...
Seite 334 Abschnitt 13 2NGA000333 A Nicht-Generator-Leistungsschalter-Autosynchronisierung GUID-26B53AF4-C359-4740-8D40-717E550E1BDE V1 DE-DE Abb. 143: Auto-Synchronisierer-Koordinatorbereich GUID-E9739705-75C7-4F1F-B785-135C3D0A839F V1 DE-DE Abb. 144: Relais-Ausgangsanschlüsse 13.3.1.6 Funktionsblöcke und Einstellwerte UTVTR1 und UTVTR2 – Leiter- und Verlagerungsspannungs- Vorverarbeitung UTVTR ist die Analogsignal-Vorverarbeitungsfunktion für gemessene Spannungen. Eine Funktionsinstanz wird für die Dreileiter-Erde-Spannungen der Sammelschiene benötigt, und eine zweite für die Phase-Erde-Spannung eines...
Seite 335: Asnscsyn1 - Auto-Synchronisierer Für Netz-Leistungsschalter
ASCGAPC1 – Auto-Synchronisierer-Koordinator ASCGAPC1 verarbeitet die Steuerungsanforderung und teilt die Informationen mit der Anwendung, wenn mehrere Relais mit dem automatischen Synchronisierungssystem verbunden sind. Die Tabelle 321 zeigt die empfohlenen Einstellwerte; für alle anderen Werte können die Standardwerte beibehalten werden. REX640 Anwendungs-Handbuch...
Seite 336: Cbxcbr1 - Leistungsschaltersteuerung
LD0.ASC‐ Gemessene Span‐ GAPC1.DifVClc.mag.f nungsdifferenzen, die an das Generatorrelais gesendet werden müs‐ ASCGAPC1 FR_DIFF LD0.ASC‐ Gemessene Frequen‐ GAPC1.DifHzClc.mag. zabweichungen, die an das Generatorrelais gesendet werden müs‐ ASCGAPC1 ASC_SRC1_DAT LD0.ASCGAPC1.Da‐ Control-Daten, die an tOutSrc1.stVal das Generatorrelais gesendet werden müs‐ REX640 Anwendungs-Handbuch...
Seite 337: Relais Als Generator-Leistungsschalter-Synchronisierer
Binärausgänge BI8 und BI9 werden für die Überwachung des GOV-Über- Reaktionsfähigkeit verwendet. Der Binäreingang BI10 zeigt die GOV- Modusauswahl Abfall an Außerdem erfordert die Anwendung die Implementierung der Kommunikation zwischen Relais mit IEC 61850-8-1 GOOSE, einen Stationsbus für den Informationsaustausch zwischen den teilnehmenden Relais verwendet. REX640 Anwendungs-Handbuch...
Seite 338: Der Relaisanschluss Zeigt Zum Primären Prozess
Abschnitt 13 2NGA000333 A Nicht-Generator-Leistungsschalter-Autosynchronisierung Sammelschiene BI10 61850 Stationsbus GUID-614AD8A3-0026-4C38-990F-B923400FEC93 V1 DE-DE Abb. 145: Der Relaisanschluss zeigt zum primären Prozess 13.4.1.1 Analoge Eingangssignale Tabelle 324: Physische analoge Eingangssignale für die Implementierung des Beispielfalls Analogeingang Beschreibung Generatorspannungsmessung, U_A-Spannung Generatorspannungsmessung, U_B-Spannung Generatorspannungsmessung, U_C-Spannung...
Seite 339: Binäre Eingangssignale
Generator erzeugt. GOV übermäßiges Ansprechen auf Anheben. Der TRUE-Zustand zeigt an, dass der Impuls für die GOV-Anhebung eine zu große Drehzahlan‐ hebung am Generator erzeugt. BI10 GOV Abfall-Zustand. TRUE zeigt an, dass GOV im Abfallmodus ist. REX640 Anwendungs-Handbuch...
Seite 340: Binäre Ausgangssignale
Alarmliste für die Implementierung des Anwendungsbeispiels Funktionskennung Ereignis Beschreibung Spannung (3U, VT) WARNUNG Generator VT-Kreis MCB offen Spannung (3UB, VT) WARNUNG Sammelschiene VT-Kreis MCB offen ASCGAPC1 AS_CONFLICT Widersprechende Bedingung in der automatische Synchronisie‐ rungskoordinierung 1) Weitere Informationen finden Sie im Technischen Handbuch. REX640 Anwendungs-Handbuch...
Seite 341: Relaiskonfiguration
Auto-Synchronisierer für den Generator-Leis‐ tungsschalter ASCGAPC1 Auto-Synchronisierer-Koordinator CBXCBR1 Generator-Leistungsschaltersteuerung GOOSERCV_MV IEC 61850-8-1 GOOSE-Empfänger für MS-Da‐ tentyp GOOSERCV_INT32 IEC 61850-8-1 GOOSE-Empfänger für INT32- Datentyp TRUE Konstantes TRUE-Signal Abbildung 146, Abbildung 147, Abbildung 148 Abbildung 149 Stellen die mit ACT implementierte Relaiskonfiguration dar. REX640 Anwendungs-Handbuch...
Seite 342 Abschnitt 13 2NGA000333 A Nicht-Generator-Leistungsschalter-Autosynchronisierung GUID-D2D4AD89-9B6A-4440-85F8-3BB7B4ECEBDE V1 DE-DE Abb. 146: Eingangsbereich REX640 Anwendungs-Handbuch...
Seite 343: Auto-Synchronisierer-Koordinatorbereich
Abschnitt 13 2NGA000333 A Nicht-Generator-Leistungsschalter-Autosynchronisierung GUID-EAB2BD69-5C8E-4A2F-9013-82C0EEA61E99 V1 DE-DE Abb. 147: Automatischer Synchronisiersteuerungsbereich GUID-94DCDAC2-8C3F-4D3E-BEE4-5A6DD15E9017 V1 DE-DE Abb. 148: Auto-Synchronisierer-Koordinatorbereich REX640 Anwendungs-Handbuch...
Seite 344: Funktionsblöcke Und Einstellwerte
Abschnitt 13 2NGA000333 A Nicht-Generator-Leistungsschalter-Autosynchronisierung GUID-236278B0-9504-45C9-B915-3A6922860774 V1 DE-DE Abb. 149: Ausgangsbereich 13.4.1.6 Funktionsblöcke und Einstellwerte Allgemeine Steuerungseinstellungen Diese allgemeinen Steuerungseinstellungen sind abgelegt unter Konfiguration/ System. Wegen der Anfahr- und Abschalt-Generatorphasen, wenn die Generatorfrequenz von der Nennspannung abweicht, verwenden Generatoranwendungen typischerweise frequenzangepasste Messungen. Durch Aktivierung der Frequenzadaptivität werden unabhängig von der...
Seite 345 Immer über Synchronität Erzwingt eine Generatorfre‐ quenz, die während Leistungs‐ schalter-Schließen höher als die Netzfrequenz ist. Autosyn-Modus Automatischer Synchronisier‐ Der Betriebsart „automatische modus Synchronisierung“ wird für den automatischen Vergleich und die automatische Ausgabe des Befehls LS schließen verwen‐ det. REX640 Anwendungs-Handbuch...
Seite 346: Iec 61850-8-1 Goose-Konfiguration
1) Das Eingangssignal wird empfangen über den GOOSERCV_MV-Funktionsblock 2) Das Eingangssignal wird empfangen über den GOOSERCV_INT32-Funktionsblock Tabelle 335: IEC 61850-8-1 GOOSE-Ausgangssignale Funktionsblock Ausgangsname Daten Beschreibung ASGCSYN GEN_ASC_DATA LD0.ASG‐ Steuerungssignal, das GAPC1.GnASC‐ an das Nicht-Quellen- Dat.stVal Schalterrelais gesen‐ det werden muss REX640 Anwendungs-Handbuch...
Seite 347: Verwendung Der Nicht-Generator-Synchronisierungsanwendung
Es gibt mehrere Voraussetzung für das Starten der Nicht-Quellen- Leistungsschalter-Synchronisierung. • Der Netzleistungsschalter ist offen. Siehe Abbildung 150. • Der Generator läuft und ist mit der Sammelschiene verbunden. • AVR und GOV sind im Abfallmodus. • Das Generatorrelais ist im externen Modus. REX640 Anwendungs-Handbuch...
Seite 348 Abschnitt 13 2NGA000333 A Nicht-Generator-Leistungsschalter-Autosynchronisierung GUID-00BFD557-4304-4DC0-A899-890C7E8406A0 V1 DE-DE Abb. 150: Netztransformator-Leistungsschalter ist offen. Berühren Sie das Symbol des Netztransformator-Leistungsschalters, um den Leistungsschalter für die Steuerung auszuwählen. Der Synchronisier wird geöffnet. REX640 Anwendungs-Handbuch...
Seite 349 Abschnitt 13 2NGA000333 A Nicht-Generator-Leistungsschalter-Autosynchronisierung GUID-317BB9A6-66B0-476B-BFEF-C438C4C2FEB7 V1 DE-DE Abb. 151: Synchronisierdialog Berühren Sie S, um den Leistungsschalter zu schließen. In dem angezeigten Dialog können die teilnehmenden Generatoren ausgewählt werden. GUID-47DD4944-8ABC-458F-87D2-C2F17A9B14A8 V1 DE-DE Abb. 152: Teilnehmende Generatorauswahl REX640 Anwendungs-Handbuch...
Seite 350: Synchroskop-Ansicht
Wählen Sie den Generator und die Abstimmungsquelle und berühren Sie Confirm generator selection (Generatorauswahl bestätigen). Eine Synchroskop-Ansicht wird geöffnet. GUID-2AF5C977-60C6-4878-AE37-47DD2973B502 V1 DE-DE Abb. 153: Synchroskop-Ansicht Der Transformator-Netzschutzschalter wird automatisch geschlossen, sobald die programmierten Bedingungen dies zu lassen und die Übersichtsschaltbild- Ansicht geöffnet wird.
Seite 351: Spannungslose Schiene Zum Netz Schließen
Abschnitt 13 2NGA000333 A Nicht-Generator-Leistungsschalter-Autosynchronisierung GUID-D61AB7C3-5CC4-4FA9-8494-D8B20FEE88C6 V1 DE-DE Abb. 154: Der Netzschutzschalter ist offen. 13.5.1.2 Spannungslose Schiene zum Netz schließen In diesem Fall wird eine spannungslose Sammelschiene aus dem Netz erregt. Berühren Sie das Netztransformator-Leistungsschalter-Symbol im Übersichtsschaltbild. Dieser Dialog wird geöffnet.
Seite 352 Abschnitt 13 2NGA000333 A Nicht-Generator-Leistungsschalter-Autosynchronisierung GUID-CDD65064-425F-4432-AF1C-76770ABF0808 V1 DE-DE Abb. 155: Netztransformator-Leistungsschalter ausgewählt. Die Einstellung Live dead mode (Modus spannungsfrei/-führend) mit Live B, Dead A (Spannungsführend B, Spannungsfrei A) festlegen. Die Einstellung erlaubt nur nie normale Erregungsprüfung. GUID-2D9408A9-C246-4503-95D0-AD17131D3431 V1 DE-DE Abb. 156: Einstellwert für Erregungsprüfung...
Seite 353 Abschnitt 13 2NGA000333 A Nicht-Generator-Leistungsschalter-Autosynchronisierung Der Leistungsschalter wird geschlossen und das Übersichtsschaltbild wird aktualisiert. GUID-93BFE267-FA42-4CBA-BB5C-C6B64C8F79A2 V1 DE-DE Abb. 157: Der Leistungsschalter ist geschlossen. REX640 Anwendungs-Handbuch...
Seite 355: Abschnitt Petersen-Spulensteuerung
Netzen sind im Allgemeinen jedoch sehr niedrig, weshalb sich die Ermittlung der fehlerhaften Leitung als schwierig erweist. Um Empfindlichkeitsprobleme zu vermeiden, wird häufig ein Parallelwiderstand verwendet, um den Summenstrom zu erhöhen, so dass ein Erdschlussschutz die fehlerhafte Leitung ermitteln kann. REX640 Anwendungs-Handbuch...
Seite 356: Beschreibung Des Beispielfalls
Schieflast verbunden. Die Spule befindet sich in der Station, das heißt, sie stellt eine Lösung für die zentrale Erdschlusskompensation dar. Die Spule wird für die Lichtbogenselbstlöschung nahe dem Resonanzpunkt des Netzes abgestimmt. Darüber hinaus ist die Spule mit einem Parallelwiderstand ausgestattet. Das ist eine typische Installation. REX640 Anwendungs-Handbuch...
Seite 357 Abschnitt 14 2NGA000333 A Petersen-Spulensteuerung GUID-75E7FF56-04AA-4FBC-9E16-6835BAAE9FAF V1 DE-DE Abb. 158: Übersichtsschaltbild des Beispielfalls Dieser Beispielfall basiert auf den folgenden Annahmen in Bezug auf das Netz: • Nenn-Außenleiterspannung des Netzes: 20 kV • Gesamter nichtkompensierter Erdfehlerstrom der Einspeiser: 50 A. •...
Seite 358: Asc-Steuerung
Das ASC-Datenblatt enthält Informationen über die Spulenverluste, die sich im Mittel auf 1 Prozent des entsprechenden Induktionsstroms belaufen. 14.3 ASC-Steuerung 14.3.1 Relaisschnittstellen, Konfiguration und Einstellungen Abbildung 159 zeigt einen Analogeingang (AI), Binäreingang (BI), Binärausgang (BO) und Widerstandtemperaturdetektor (RTD)-Signale, die für die Implementierung des Anwendungsbeispiels verwendet werden. REX640 Anwendungs-Handbuch...
Seite 359: Relaisschnittstelle Der Petersen-Spulensteuerung - Beispiel
Abschnitt 14 2NGA000333 A Petersen-Spulensteuerung 100 A / 1A 500V 20/√3 kV 100V RTD1 GUID-E3D7577F-4EEA-40E0-BFF7-9D80DDEE960C V1 DE-DE Abb. 159: Relaisschnittstelle der Petersen-Spulensteuerung - Beispiel REX640 Anwendungs-Handbuch...
Seite 360: Analoge Eingangssignale
RTD-Eingang Beschreibung RTD1 ASC-Positionsanzeige 14.3.1.3 Binäre Eingangssignale Tabelle 339: Binäre Eingangssignale Binäreingang Beschreibung Leistungsschalter geöffnete Stellung Leistungsschalter geschlossene Stellung Leistungsschalter Schubtestposition Leistungsschalter Schubserviceposition Erdungsschalter in offener Position Erdungsschalter in geschlossener Position Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 361: Binäre Ausgangssignale
PASANCR1 EARTH_FAULT Erdschlussanzeige PHLPTOC1 OPERATE Auslösesignal von ungerichte‐ tem Überstromschutz, niedrige Stufe, für Sternpunkt-geerdeten Transformator PHIPTOC1 OPERATE Auslösesignal von ungerichte‐ tem Überstromschutz, unverzö‐ gert, für Erdschluss-Transfor‐ mator 14.3.1.6 Relaiskonfiguration Die Relaiskonfiguration ist in die Anwendungskonfiguration in PCM600 implementiert. REX640 Anwendungs-Handbuch...
Seite 362 ESSXSWI1 Erdungsschalter Status TRPPTRC1 Master-Auslösung PASANCR1 Petersen-Spulensteuerung PHLPTOC1 Ungerichteter Drei-Phasen-Überstromschutz, niedrige Stufe PHIPTOC1 Ungerichteter Drei-Phasen-Überstromschutz, un‐ verzögerte Stufe Tabelle 343: Physikalische Analogkanäle der Funktionen Schutz Leiterspannung Phasenströme Spulenspannung ASC-Potentiometer AI4, AI5, AI6 AI1, AI2, AI3 PASANCR1 PHLPTOC1 PHIPTOC1 REX640 Anwendungs-Handbuch...
Seite 363: Analog-, Binär- Und Rtd-Eingänge
Abschnitt 14 2NGA000333 A Petersen-Spulensteuerung GUID-6BB27580-1FE4-49D8-A3B4-E36324E43BAB V1 DE-DE Abb. 160: Analog-, Binär- und RTD-Eingänge GUID-ED7D662C-D6DA-499D-A33C-472469B39716 V1 DE-DE Abb. 161: Anwendungs-Funktionsblockanschlüsse REX640 Anwendungs-Handbuch...
Seite 364: Funktionsblöcke Und Einstellwerte
Abschnitt 14 2NGA000333 A Petersen-Spulensteuerung GUID-8017B747-C765-405D-B9D9-E5BDA5C34C75 V1 DE-DE Abb. 162: Binäre Ausgänge 14.3.1.7 Funktionsblöcke und Einstellwerte ILTCTR1 – Leiterstrom-Vorverarbeitung Für diesen Beispielfall können für alle Einstellungen von ILTCTR1 die Standardwerte beibehalten werden. UTVTR1 – Leiter- und Verlagerungsspannungs-Vorverarbeitung Tabelle 344 zeigt die empfohlenen Einstellwerte; für alle anderen Werte können die Standardwerte beibehalten werden.
Seite 365: Phxptoc1- Ungerichteter Dreileiter-Überstromschutz
Abstimmung über die Spulen‐ bewegung oder die Wider‐ standsschaltung aufzunehmen versucht. V Res Minimum 0,50% Der Mindest-Sternpunktspan‐ nungspegel, den das Steuerge‐ rät vor dem Starten des auto‐ matischen Abstimmungsverfah‐ ren aufzunehmen versucht. Tabelle wird auf der nächsten Seite fortgesetzt REX640 Anwendungs-Handbuch...
Seite 366: Verfahren Vor Dem Starten Der Anwendung
ACS-Strom bei Potentiometer‐ wert 6 14.3.2 Verfahren vor dem Starten der Anwendung Nachdem die Funktionen gemäß dem Beispielfall gesetzt wurden, kann die Spulenkalibrierung an der LHMI des Relais im Menü Test and commissioning/ Coil controller commissioning (Test und Inbetriebnahme) (Spulensteuerungs- REX640 Anwendungs-Handbuch...
Seite 367: Verwendung Der Anwendung
(Steuergerät Modus = Autom.) aktiviert werden. Nach der Aktivierung des automatischen Betriebs startet das Steuergerät die automatische Abstimmung, wobei die Netzparameter ermittelt werden und die Spule an die festgelegte Verstimmungsposition bewegt wird. Weitere automatische Abstimmvorgänge werden mit der Pegeldetektor-Funktion von PASANCR1 ausgelöst. REX640 Anwendungs-Handbuch...
Seite 368 Gesamte Widerstandsverluste (Netzverluste, Spulenverluste und Parallelwiderstand) [A] I_RESONANZ Spulenstrom am Resonanzpunkt [A] I_C_NETWORK Gesamt kapazitiver Netzstrom [A] I_EF Erdfehlerstrom am aktuellen Arbeitspunkt TUNING_ST_DELAY Countdown Abstimmverzögerungs-Timer nach‐ dem die Abstimmungsauslösebedingung 100% überschritten hat [s] TUNING_TRIGG Unverzögerter Durchführungszustand der Ab‐ stimmungsauslösebedingung [%] REX640 Anwendungs-Handbuch...
