ABB RED670 Referenzhandbuch Seite 273

1MRK 505 183-UDE B
Technisches Referenzhandbuch
IEC06000437 V1 DE

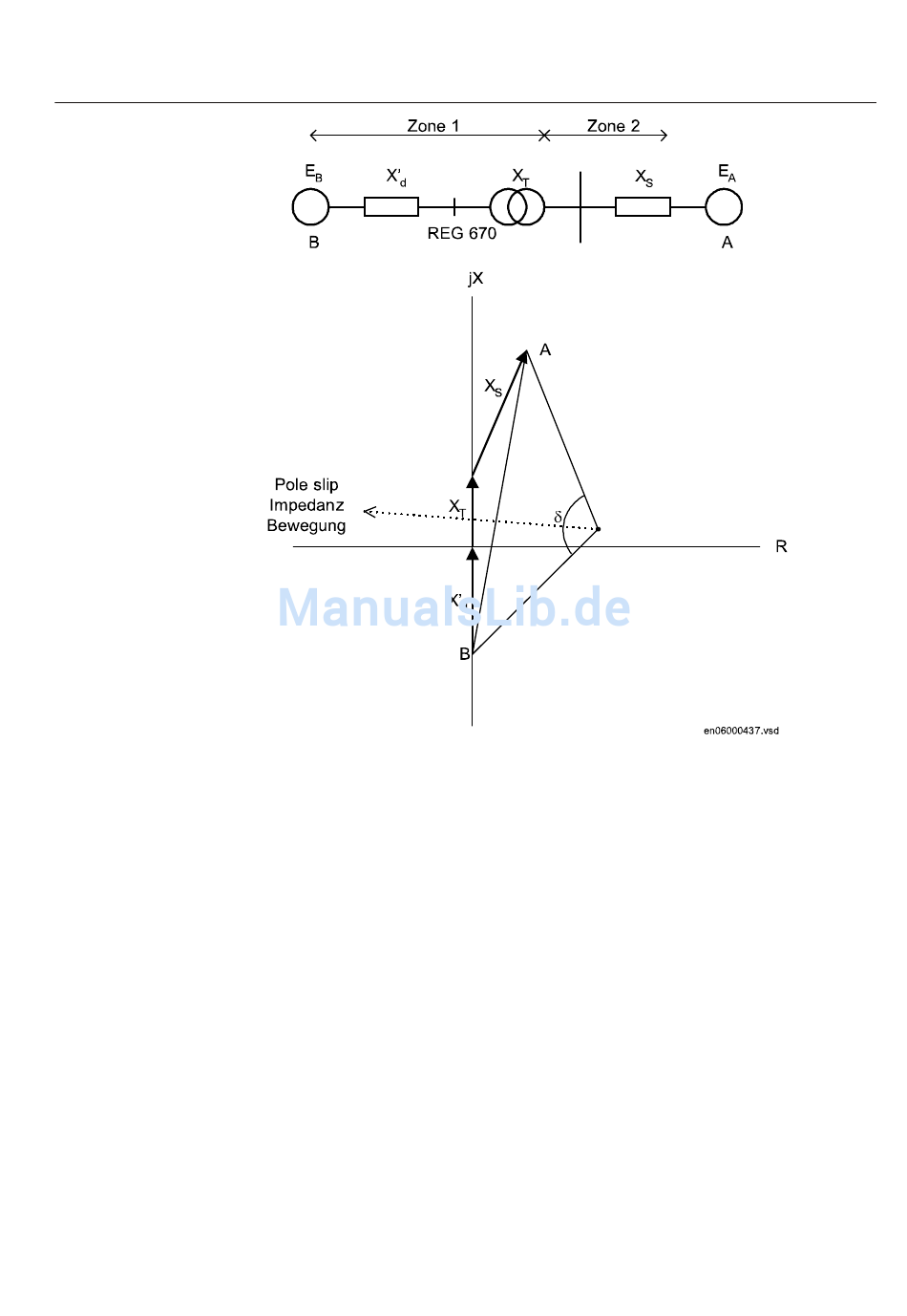

Abb. 144: Bewegungen in der Impedanzebene
wobei:
X' = transiente Reaktanz des Generators
d
X = Kurzschlussreaktanz des Transformators zur Spannungserhöhung
T
Z = Impedanz des Stromnetzes A
S
Die Messung des Rotowinkels ist aktiviert, wenn:
• der Minimalstrom 0,10 I
Einstellungen eingestellte I
• die Maximalspannung unter 0,92 U
• die Spannung Ucos (die Spannung in der Phase mit Generatorstrom) eine
Winkelgeschwindigkeit von 0,2...8 Hz hat und
• die entsprechende Richtung nicht blockiert ist.
Generator Impedanz
übersteigt (I ist der unter allgemeinen
N N
-Parameter)
Base
fällt
Base
Abschnitt 5
Impedanzschutz
269
