verwendet wird, um lokal ein HF-Empfang zu simulieren. Es ist üblich oder
empfehlenswert, dieses Schema bei älterer, weniger zuverlässiger TFHÜbertragung
zu verwenden.
Die Deblockier-Funktion verwendet ein HF-Trägersignal CRG, das immer
vorhanden sein muss, auch wenn kein CR-Signal empfangen wird. Bei Ausbleiben
des CRG Signals wird die Zeit tSecurity gestartet. Nach Ablauf dieser Zeit wird ein
CR Signal aktiviert, siehe Abbildung 329. Dies erlaubt ein Freigabeschema zu
starten, selbst wenn der Leitungsfehler die Signalübertragung blockiert.
Das empfangene HF-Signal, simuliert von der Deblockierfunktion, wird 150 ms
nach Ablauf des Sicherheitszeitgliedes rückgestellt. Daraufhin wird ein
Ausgangssignal LCG zu Signalzwecken aktiviert. Die Deblockierfunktion wird
200 ms nachdem das HF-Signal wieder da ist, rückgestellt.
CR
1
CRG
200 ms
t
IEC05000746 V1 DE

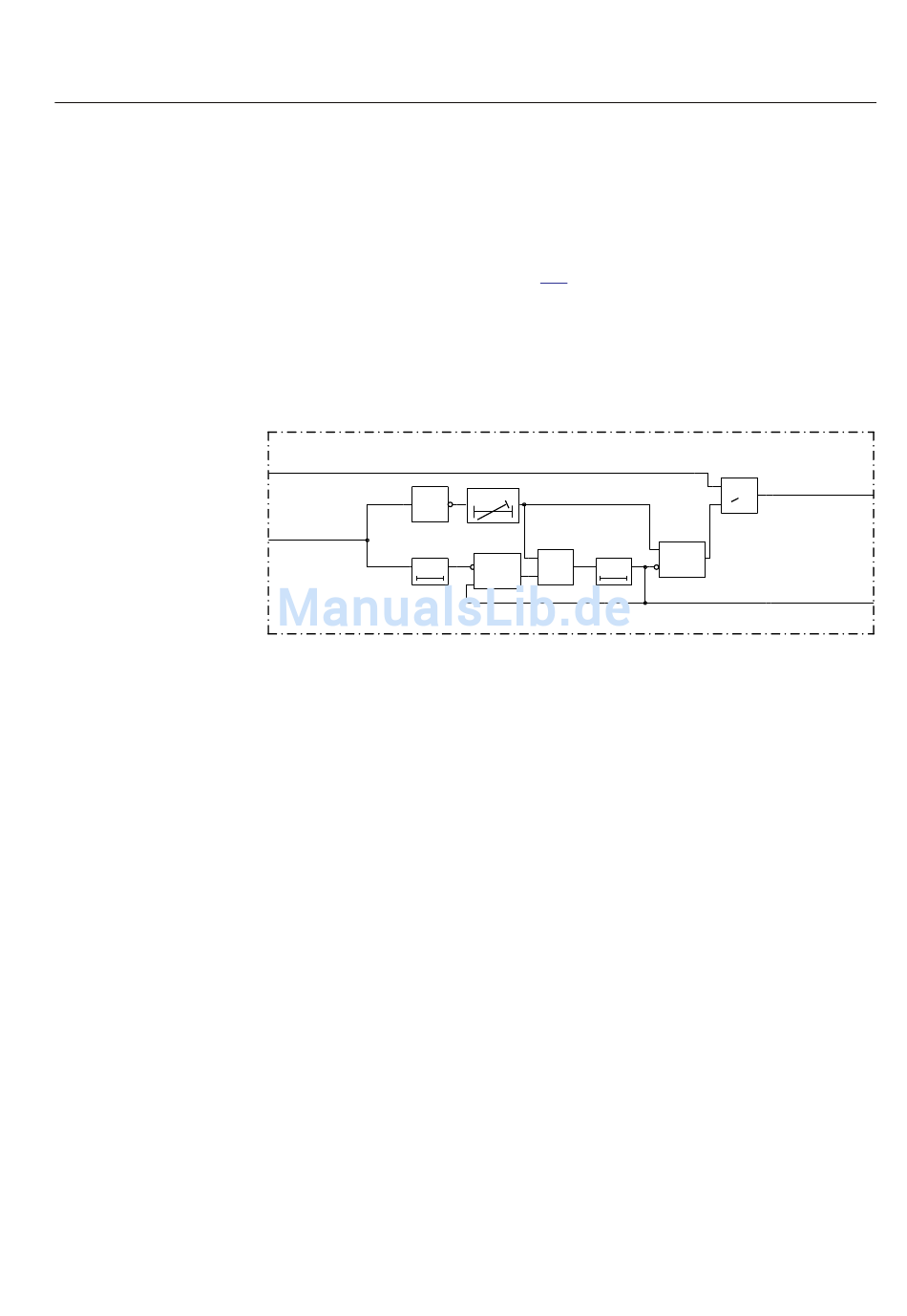

Abb. 329: HF-Logik mit Deblockierschema
Die Deblockierfunktion kann in drei Betriebsarten gestellt werden (setting Unblock):
Aus: Die Deblockierfunktion ist nicht in Betrieb
Keine Kommunikationsfehler kürzer als
Wiedereinsch
altung:
Wenn CRG verschwindet, wird ein CRL-Signal an die Auslöselogik geleitet
Das Ausgangssignal (LCG) wird nicht aktiviert
Wiedereinsch Kommunikationsfehler kürzer als
altung
Sendet ein definiertes (150 ms) CRL Signal nach dem Ausbleiben des CRG Signals
Diese Funktion aktiviert den LCG-Ausgang bei einem Kommunikationsfehler.
Tritt der Kommunikationsfehler auf und verschwindet (<200 ms) bleibt das Signal
(LCG) aktiv.
Signalvergleich zur Gegenstation
tSecurity
t
150 ms
t
OR
AND
tSecurity werden ignoriert
tSecurity werden ignoriert
Abschnitt 12
>1
AND
en05000746.vsd
CRL
LCG
