Abschnitt 5
Impedanzschutz
218
X
STCNDZ
IEC05000197 V1 DE

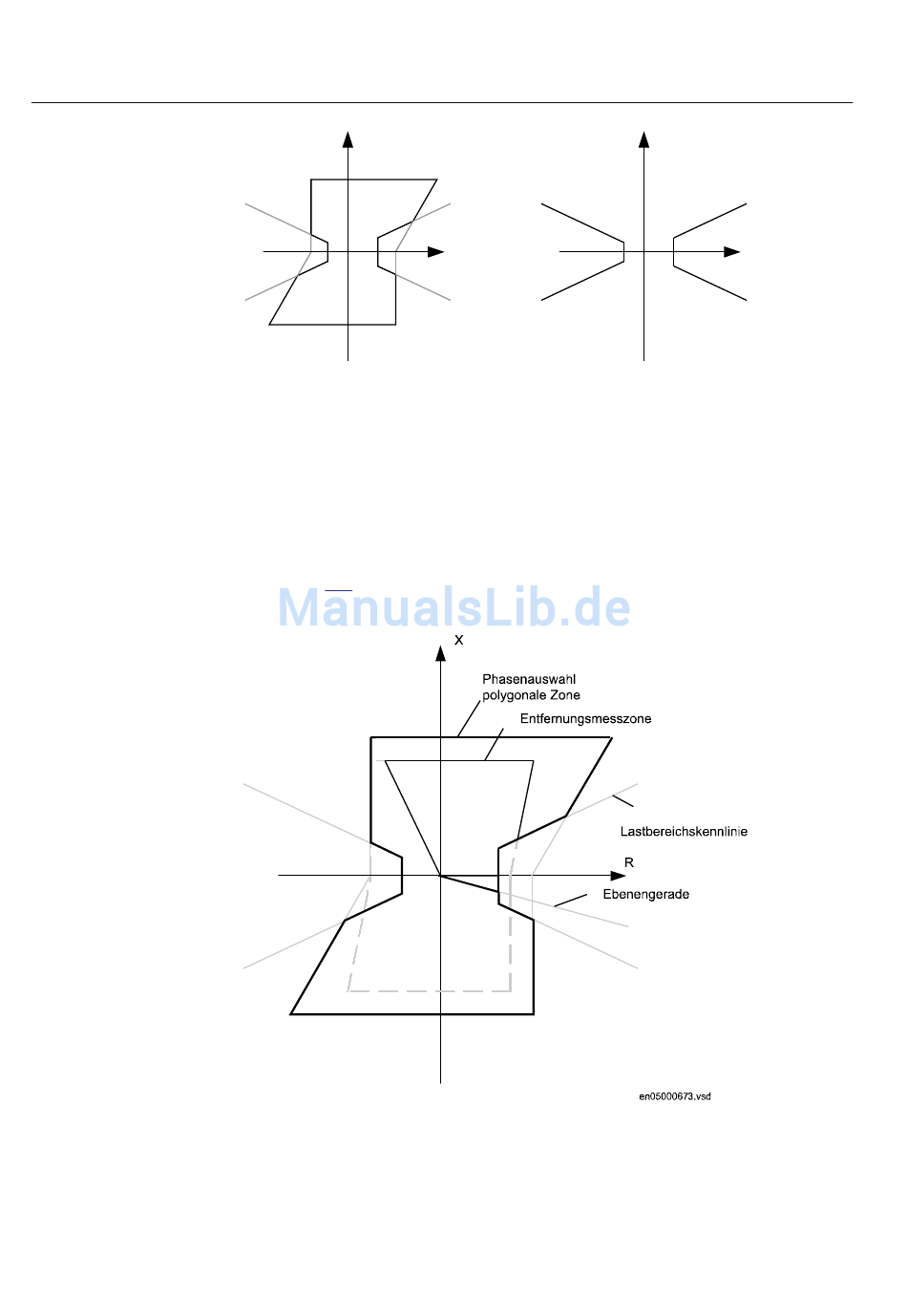

Abb. 113: Unterschiede der Betriebscharakteristik je nach Betriebsmodus,
wenn Lastkompensation aktiviert ist
Wenn die "Phasenauswahl" in Betrieb zusammen mit einer Distanzmesszone
eingestellt ist, könnte die resultierende Betriebscharakteristik ungefähr wie in
Abbildung 114 dargestellt aussehen. Die Abbildung zeigt eine Distanzmesszone,
die in Vorwärtsrichtung arbeitet. Daher ist der Betriebsbereich schwarz markiert.
IEC05000673 V1 DE
Abb. 114: Betriebscharakteristik in Vorwärtsrichtung, wenn Lastkompensation
aktiviert ist
R
STCNDI
1MRK 505 183-UDE B
X
R
en05000197.vsd
Technisches Referenzhandbuch
