Abschnitt 12
Signalvergleich zur Gegenstation
12.5.3
12.5.4
664
Funktionsblock
EFC1-
ECPSCH_85
BLOCK TRIP
BLKTR CS
BLKCS CRL
CSBLK LCG
CACC
CSOR
CSUR
CR
CRG
en06000288.vsd
IEC06000288 V1 DE

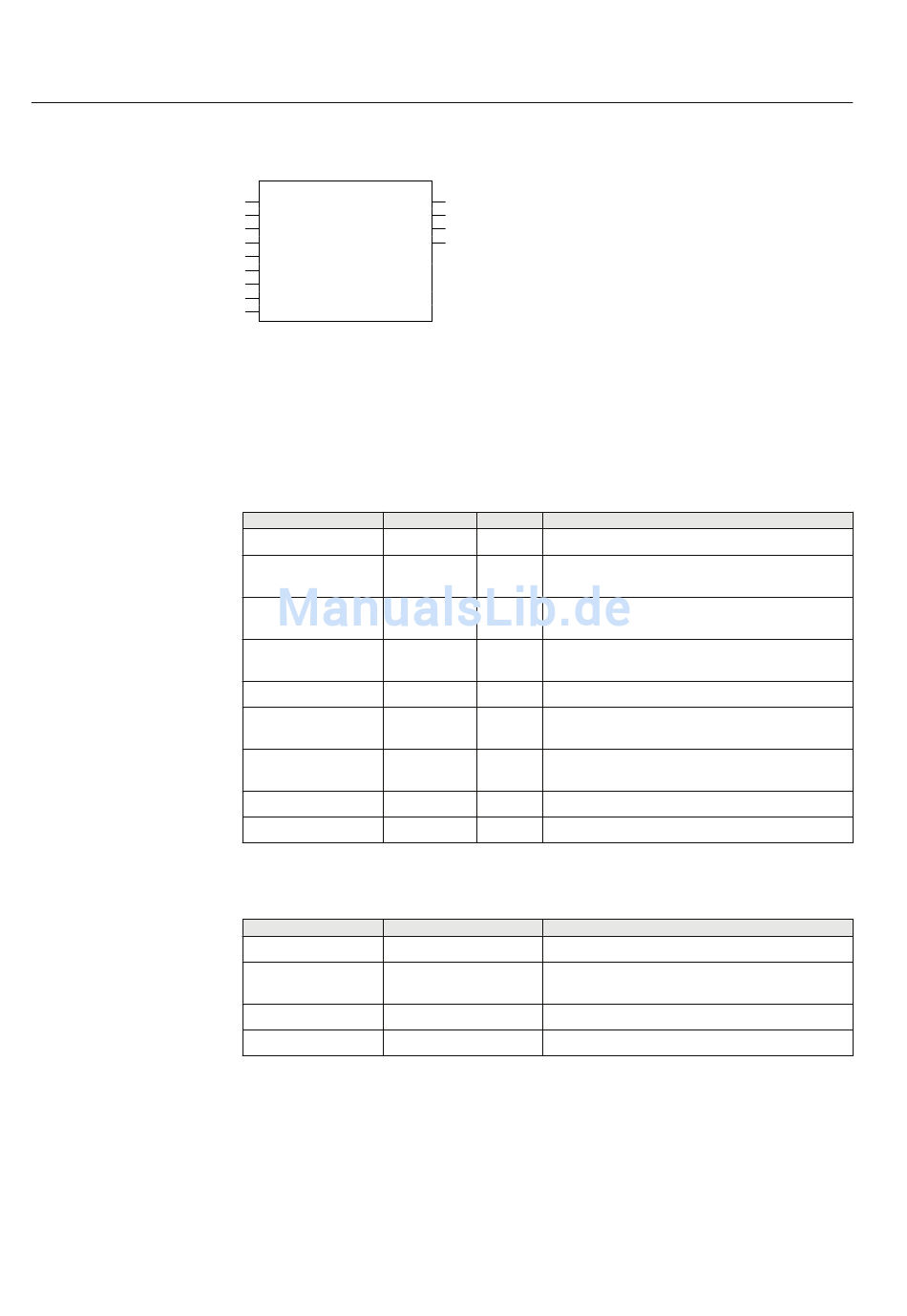

Abb. 330: EFC-Funktionsblock
Ein- und Ausgangssignale
Tabelle 373: ECPSCH Eingangssignale
Name Typ
BLOCK BOOLEAN
BLKTR BOOLEAN
BLKCS BOOLEAN
CSBLK BOOLEAN
CACC BOOLEAN
CSOR BOOLEAN
CSUR BOOLEAN
CR BOOLEAN
CRG BOOLEAN
Tabelle 374: ECPSCH Ausgangssignale
Name Typ
TRIP BOOLEAN
CS BOOLEAN
CRL BOOLEAN
LCG BOOLEAN
Standard Beschreibung
0 Blockierung der Funktion
0 Signal zur Auslöseblockierung durch
Kommunikationslogik
0 Signal zur Sendeblockade des Trägersignals in
Überreich- und Blockade-Schema
0 HF-Übertragungssignal bei rückwärtsgerichtetem
Erdschluss
0 Auslösesignal durch Kommunikations-Schema
0 HF-Übertragungssignal bei Erdschluß,
überreichend
0 HF-Übertragungssignal bei Erdschluß,
unterreichend
0 HF-Empfang für Kommunikationslogikschema
0 HF-Trägersignal empfangen
Beschreibung
Auslösung durch Kommunikations-Schema
HF-Übertragungssignal von
Kommunikationslogikschema
HF-Empfang von Kommunikationslogikschema
Verlust des HF-Trägersignals
