ABB RED670 Referenzhandbuch Seite 561

1MRK 505 183-UDE B
11.4.4
11.4.4.1
Technisches Referenzhandbuch
Tabelle 318: SCILO Ausgangssignale
Name Typ
EN_OPEN BOOLEAN
EN_CLOSE BOOLEAN
Verriegelung für Leitungsfeld (ABC_LINE)
Einführung
Das Verriegelungsmodul ABC_LINE wird für eine Leitung benutzt, die mit einer
Doppelsammelschienenanordnung mit Umgehungssammelschiene gemäß
Abbildung 285 verbunden ist. Das Modul kann auch für eine
Doppelsammelschienenanordnung ohne Umgehungssammelschiene bzw. eine
Einfachsammelschienenanordnung mit/ohne Umgehungssammelschiene verwendet
werden.
QB1 QB2
QC1
QA1
QC2
QB9
IEC04000478 V1 DE

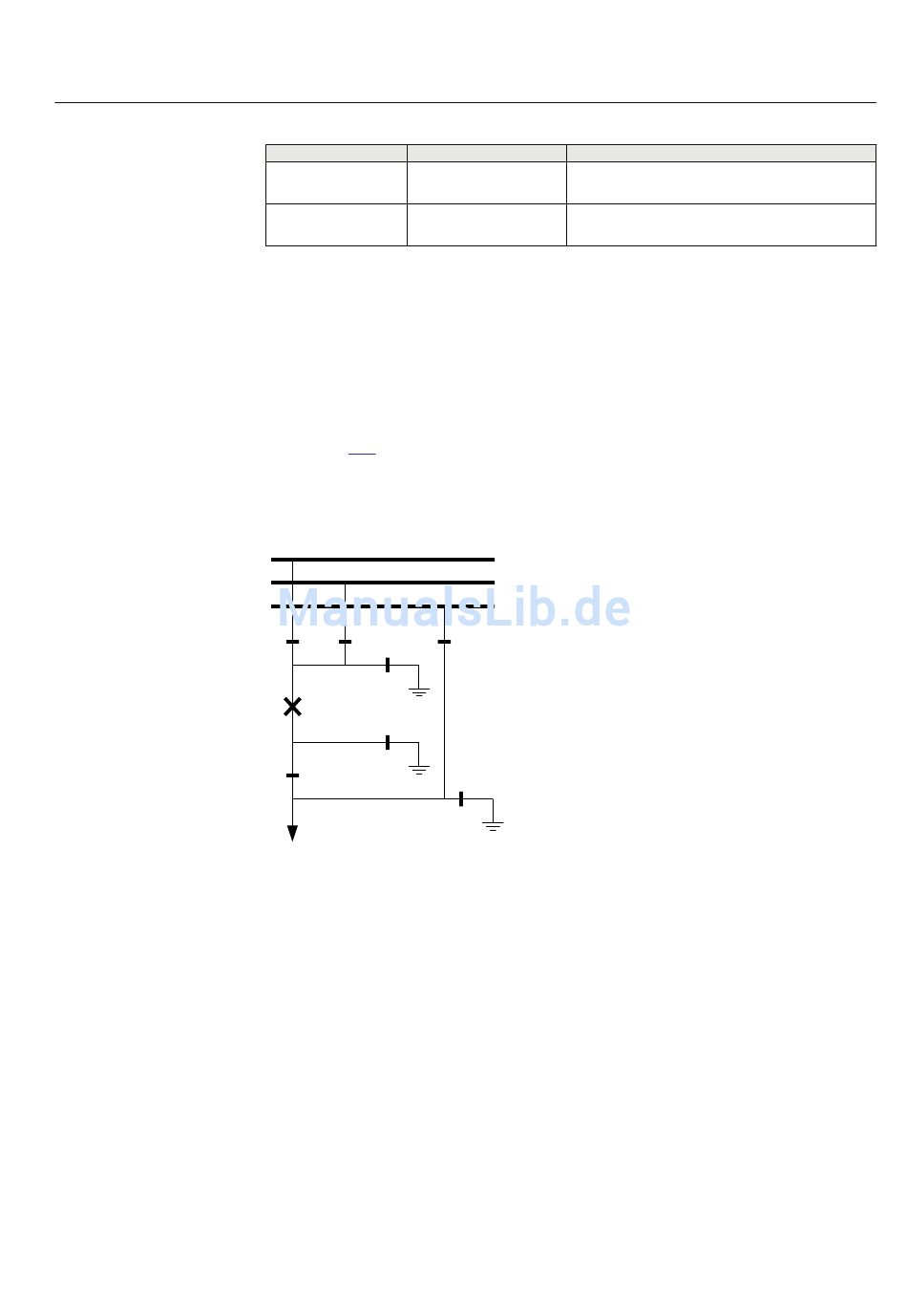

Abb. 285: Schaltfeldanordnung ABC_LINE
Beschreibung
Öffnen bei geschlossener Position oder
Zwischenstellung ist freigegeben
Schliessen bei geschlossener Position oder
Zwischenstellung ist freigegeben
WA1 (A)
WA2 (B)
WA7 (C)
QB7
QC9
en04000478.vsd
Abschnitt 11
Control (Steuerung)
557
