6 Сборка и установка
Монтаж и установка оборудования
h
должны выполняться только
квалифицированным персоналом.
В конфигурации с 230 В перем.т.
h
необходимо установить на линии
питания вверху одноконтактный
главный выключатель 1 0 (расстояние
открытия контактов d > 3 мм). Данный
выключатель следует использовать для
отключения питания перед выполнением
любого техобслуживания или открытия
предохранительного кожуха.
6.1 Установка
6.1.1 Открытие корпуса
Для открытия кожуха отвинтить 4 винта,
расположенные на заднем фланце, используя
гаечный ключ, поставляемый в комплекте.
Вынуть заднее дно кожуха, уделяя внимание,
чтобы прокладки оставались на своих местах.

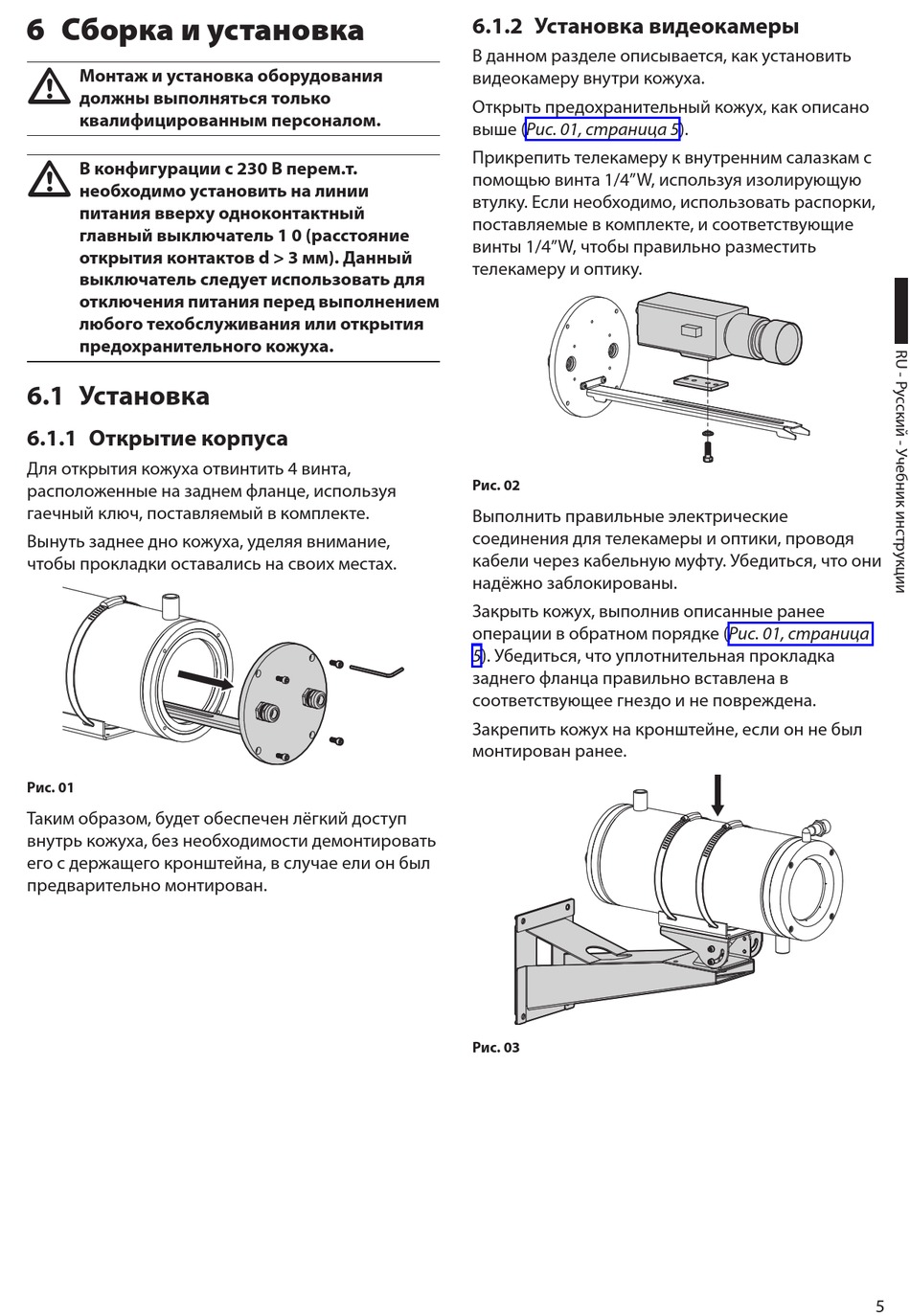

Рис. 01
Таким образом, будет обеспечен лёгкий доступ
внутрь кожуха, без необходимости демонтировать
его с держащего кронштейна, в случае ели он был
предварительно монтирован.
6.1.2 Установка видеокамеры
В данном разделе описывается, как установить
видеокамеру внутри кожуха.
Открыть предохранительный кожух, как описано
выше (Рис. 01, страница 5).
Прикрепить телекамеру к внутренним салазкам с
помощью винта 1/4"W, используя изолирующую
втулку. Если необходимо, использовать распорки,
поставляемые в комплекте, и соответствующие
винты 1/4"W, чтобы правильно разместить
телекамеру и оптику.
Рис. 02
Выполнить правильные электрические
соединения для телекамеры и оптики, проводя
кабели через кабельную муфту. Убедиться, что они
надёжно заблокированы.
Закрыть кожух, выполнив описанные ранее
операции в обратном порядке (Рис. 01, страница
5). Убедиться, что уплотнительная прокладка
заднего фланца правильно вставлена в
соответствующее гнездо и не повреждена.
Закрепить кожух на кронштейне, если он не был
монтирован ранее.
Рис. 03
