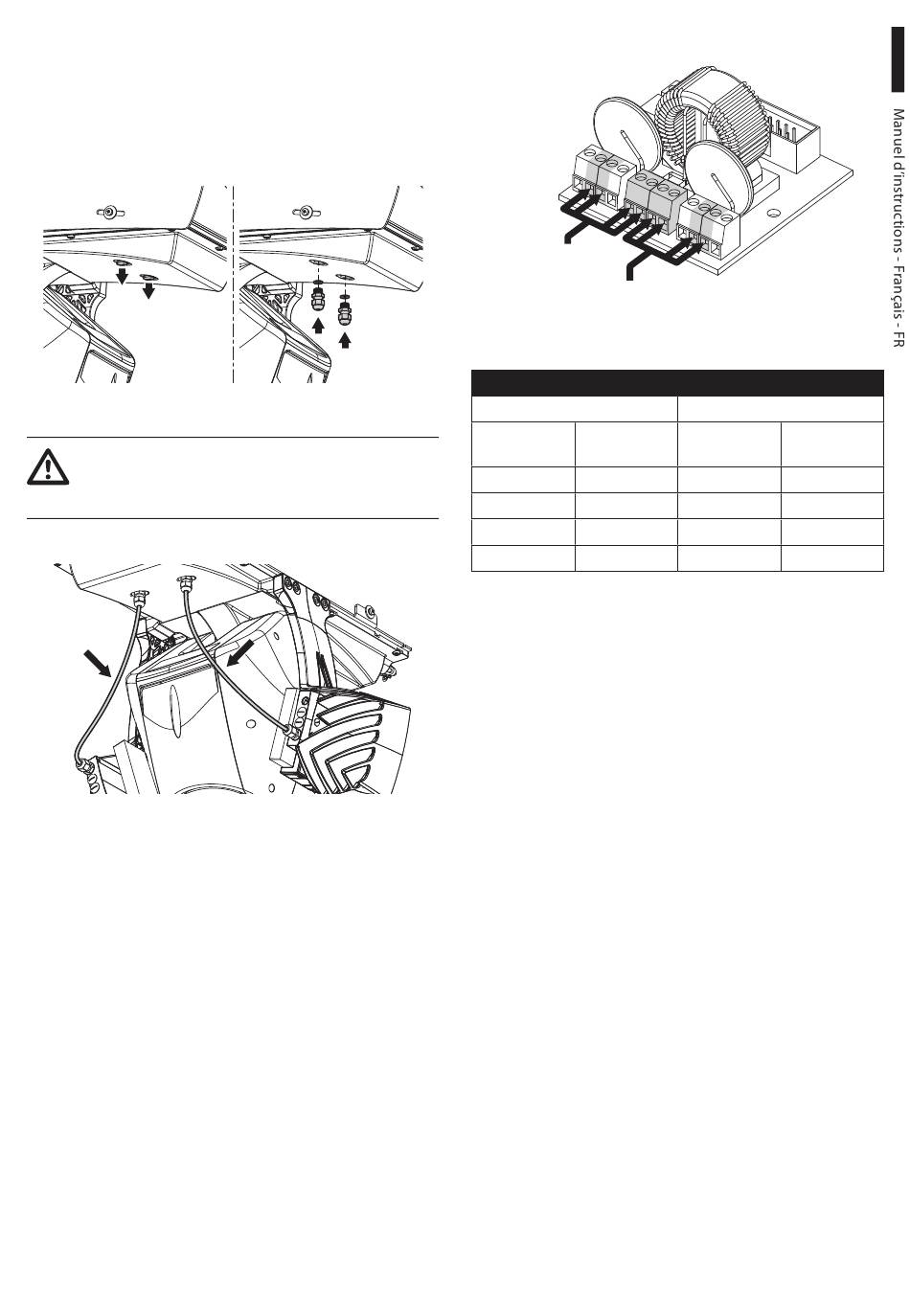

8.9 Branchement des projecteur
à LED
Retirer les 2 bouchons M12. Visser les 2 presse-
étoupes et les joints toriques correspondants, fournis
avec l'appareil.
Fig. 50
Pour garantir la sécurité et le
fonctionnement de l'unité, ne pas laisser du
câble excédentaire à l'extérieur.
Fig. 51
Fig. 52
MNVCUPTMAXB_1511_FR
Brancher les câbles comme illustré en figure.
Projecteur
gauche
Fig. 53
BRANCHEMENT DES PROJECTEUR À LED
Projecteur gauche
Référence sur Couleur du
la carte cable
WH Blanc
BK Noir
A1 Vert
B1 Rouge
Tab. 12
Projecteur
gauche
Projecteur gauche
Référence sur Couleur du
la carte cable
WH Blanc
BK Noir
A2 Vert
B2 Rouge
