Scheppach hms 1070 Originalanleitung Seite 80

fig. 8
4
5
4
3
fig. 9
6
7
8
m
fig. 10
fig. 11
80

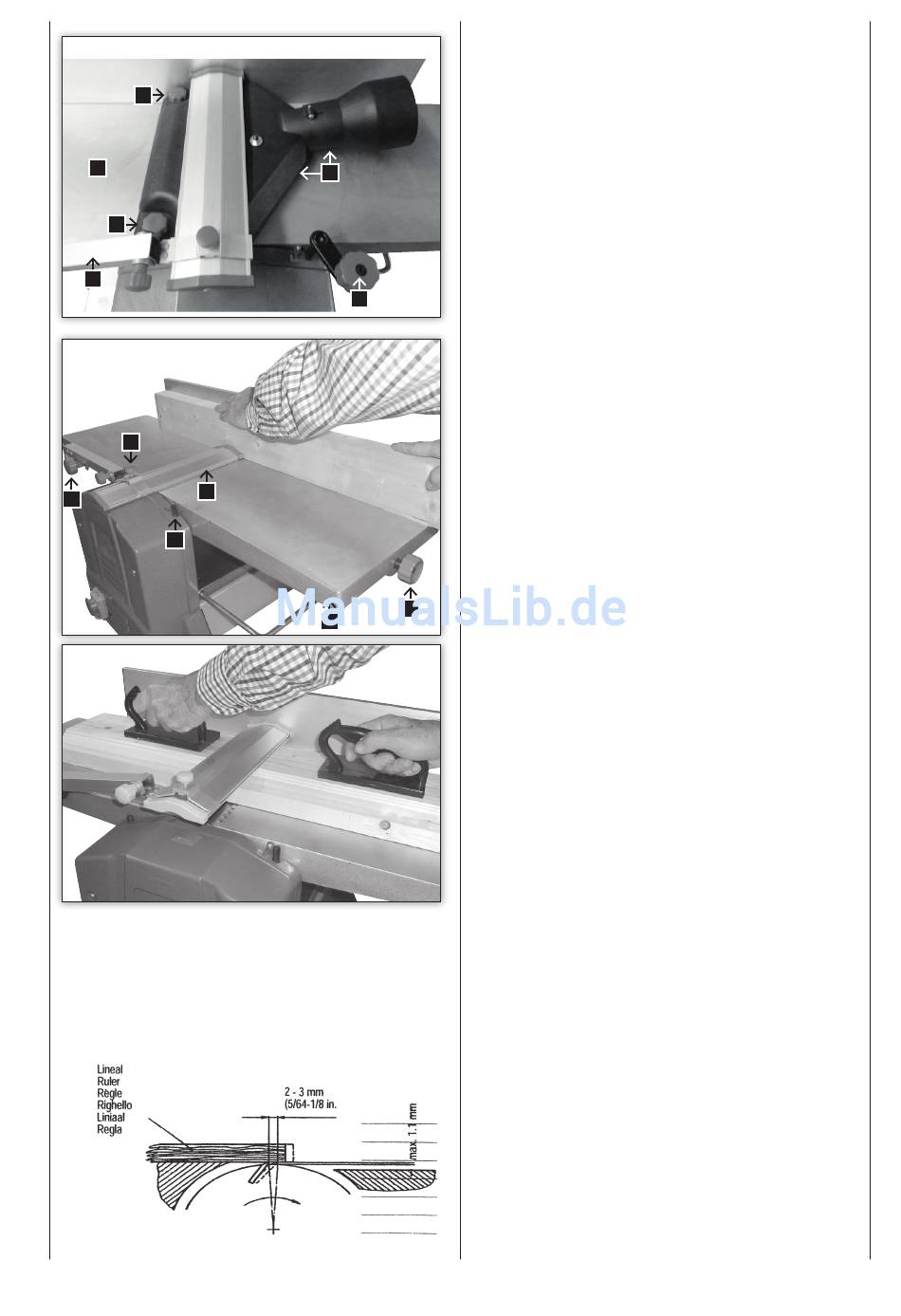

Připojení odsávání k hoblovce, obr. 8
Zvedejte kryt nožového bloku (3), dokud se nezastaví a
pevně jej zajistěte pomocí upínacího šroubu.
Umístěte přípojky odsávání na stůl hoblovky tak, aby
mohly být 2 upínací šrouby (4) zašroubovány do závito-
vých otvorů na stole hoblovky (5).
Utáhněte oba upínací šrouby.
2
Nastavení hoblovky je prováděno pomocí kliky (K). Měřít-
ko nastavení se nachází na zadní části pod srovnávacím
stolem.
K
Kryt nožového bloku, obr. 9
Výška krytu je nastavena pomocí plochého klíče (8)
Po uvolnění upínacích šroubů (6) může být kryt nožů (7)
zatlačen na stranu a může být upravena šířka hoblovky.
Po provedení nastavení upínací šrouby opět utáhněte.
Úprava povrchu / přetahování (Obr. 9)
Tloušťka odstraňované vrstvy materiálu je nastavena
pomocí (L) měřítka (M) na přední části horní části stolu
M. Nejvyšší kvality povrchu dosáhnete při hoblování s
hloubkou v rozmezí 0,5 až 1,5 mm.
l
Varování: Část nepoužívané nožové hlavy musí být za-
n
kryta krytem. Pracovní poloha se nachází před strojem
na straně vstupního stolu. Položte prsty obou rukou na
horní část obrobku. Nedržte obrobek za hrany.
Hoblované obrobky musí řádně ležet na pracovním stole
tak, aby mohly být bezpečně posouvány. U kratších ob-
robků používejte posuvnou tyč (obr. 10).
Protahování:
• Nastavte stůl hoblovky pomocí kliky na vřetenu a mě-
• Posunujte úzké dřevěné obrobky doprostřed prota-
Pro protahování a také pro spojování používejte mazání
ve spreji nebo mazací směs. Po dlouhodobém použití
nebo při hoblování vlhkého dřeva se může stát, že ob-
robek nebude dále vtahován.
Varování: V případě závady stroj okamžitě vypněte.
Během chodu stroje neodstraňujte ze stolů žádné třísky
nebo hobliny. Obrobky s délkou menší než 250 mm ne-
smí být hoblovány.
Výměna nožů (obr. 11)
• Nastavte hlavní spínač stroje do polohy VYPNUTO.
• Odpojte zástrčku napájecího kabelu od síťové zásuv-
• Zajistěte kryt nožového bloku ve zdvižené poloze.
• Povolte a vyšroubujte čtyři upínací šrouby nožů.
• Zvedněte nože a podpěru nožů z nožového bloku.
• Odstraňte z nožového bloku a z podpěry hobliny a
• Vložte do nožového bloku nové nože a připevněte
řítka do požadované výšky. 1 otáčka = 3 mm.
hovacího stolu.
ky.
všechny zbytky pryskyřice.
je pomocí hranatých otvorů v obou hlavách šroubů.
