pleto. In caso di materiale mancante, informati tempe-
stivamente il rivenditore.
La macchina verrà spedita in una scatola di cartone.
Eventuali componenti addizionali (per fissare la macchi-
na) devono essere ordinati e predisposti prima dell'as-
semblaggio.

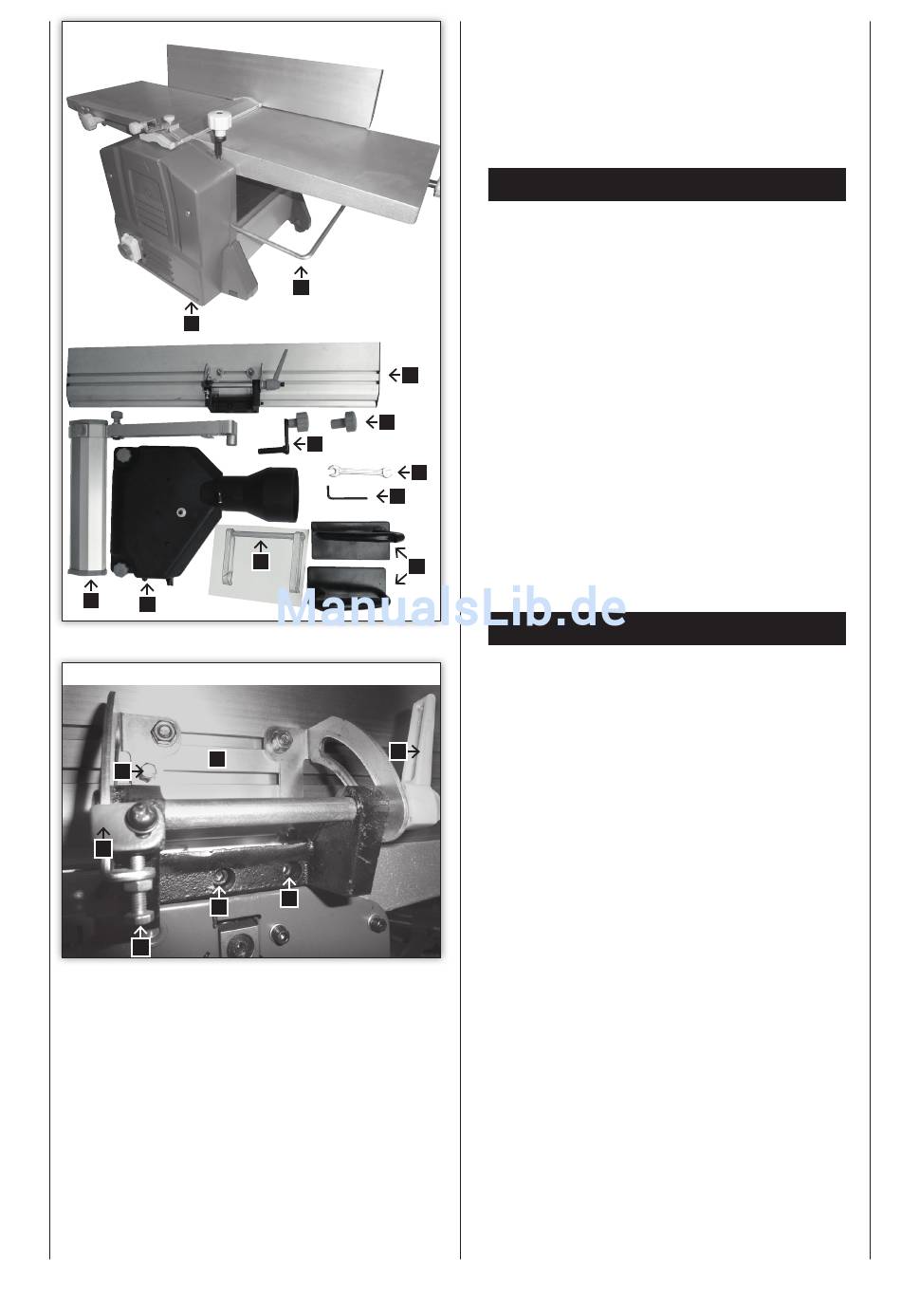

legenda, fig. 2
1 Spianatrice / piallatrice a spessore
2 Guida d'appoggio
3 Protezione albero pialla
4 Rosetta per manopola a crociera
5 Raccordi di aspirazione
6 Manovella per la piallatura
7 Impugnatura scorrevole
8 Chiave fissa a forchetta
9 Bloccaggio interno
10 Scala di registrazione
11 Prolunga del piano di lavoro estraibile
Assemblaggio
montaggio, registrazione unitá fermo fig. 3
Attenzione! l'apparato deve essere tolto dalla corrente
durante ogni riposizionamento degli utensili o durante
lavori di assemblaggio
Montare il supporto di registrazione (A) sulla parete la-
terale della macchina piallatrice con 2 viti Allen (B) M6
x20 mm and 2 rondelle 6 mm B.
Regolazione della guida d'appoggio, fig. 3
Registrare la guida ad un angolo di 90° e fissarla con una
vite a testa cilindrica con traversino (H). Dopodiché posi-
zionare la vite a testa esagonale (f) sulla guida e ribattere
con il dado. Adesso posizionare la guida ad un angolo
di 45° e fissarla con una vite d'arresto (H). Dopodiché
posizionare il bloccaggio interno (G) sulla guida e ribat-
tere con il dado.
Controllare entrambe i supporti con un campione e con-
fermare nuovamente la scala se richiesto.
