Scheppach hms 1070 Originalanleitung Seite 138

fig. 7
2
fig. 8
4
5
4
3
fig. 9
6
7
8
m
fig. 10
138
3
4
1
2
K
l
n

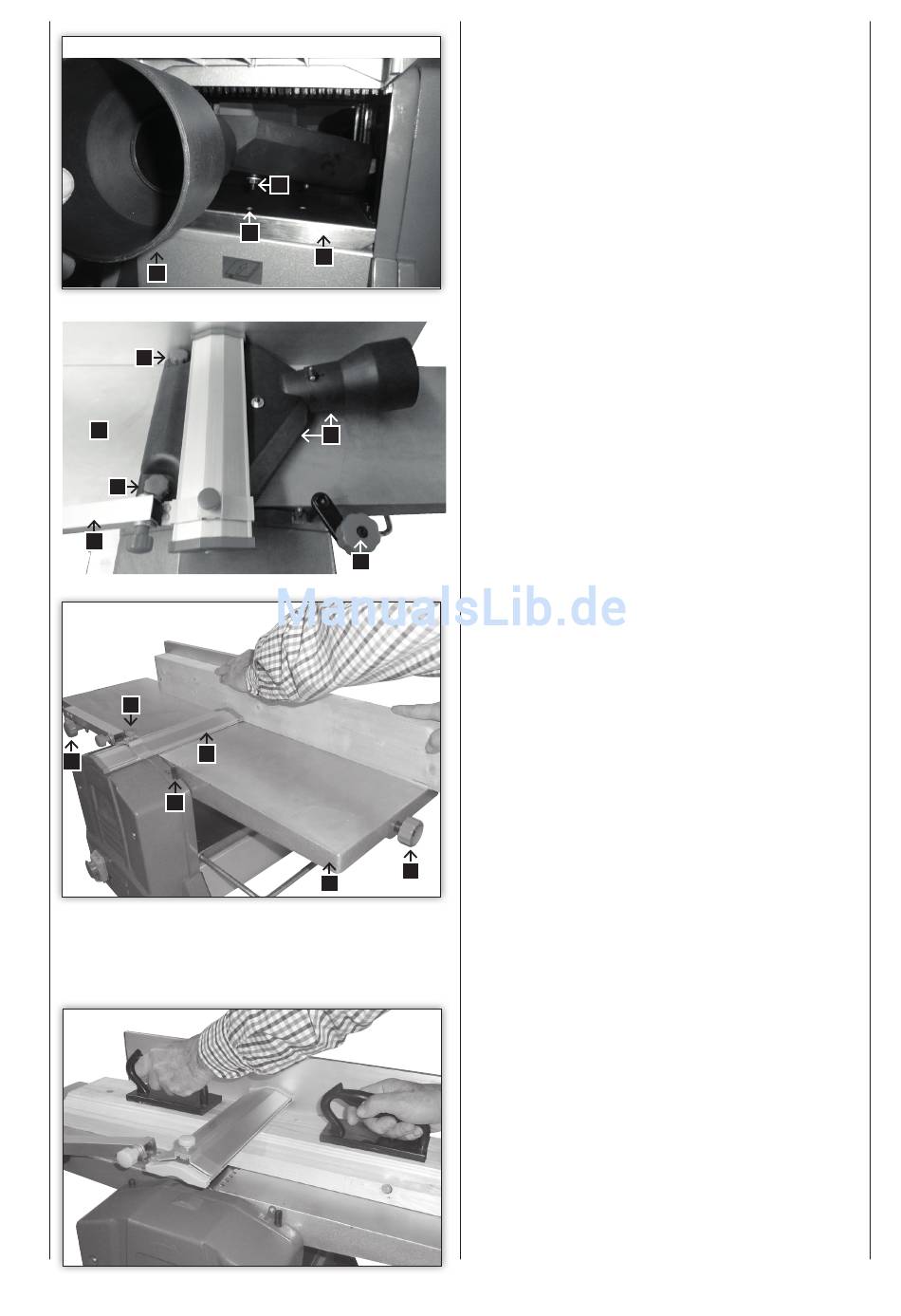

Äraimemissüsteemi ühendamine plaanimisel, joon.
7
Äraimemisotsaku montaaž:
Seadke paksuslaud (1) vändaga täiesti alla ja lükake
äraimemisotsak (2) tagaküljelt masina sisse, kusjuures
tsentreerimistihvt läheb (3) paksuslauas olevasse avas-
se (4).
Seejärel seadme paksuslauda ülespoole, kuni äraime-
miskuppel on tugevasti kinni.
Äraimemissüsteemi ühendamine paksushöövelda-
misel, joon. 8
Tõstke höövlivõlli kaitse (3) lõpuni üles ja pingutage ta
keeratava tähtkäepidemega kinni.
Asetage äraimemisotsak nii plaanimislaua peale, et 2
rihvelkruvi (4) saab keermeavadesse keerata, mis paik-
nevad plaanimislauas (5).
Pingutage mõlemad rihvelkruvid kinni.
Seadistamine toimub paksushööveldamisel vändaga
(K). Seadistusskaala paikneb tagaküljel, plaanimislaua
all.
Höövlivõlli kaitse, joon. 9
Kõrgust seadistatakse keeratava tähtkäepidemega (8)
Pärast rihvelkruvi (6) vabastamist saab terakatte (7)
küljele lükata ja õige höövelduslaiuse ette seadistada.
Pingutage rihvelkruvi pärast seadistamist uuesti kinni.
Plaanimine:
Hööveldussügavus seadistatakse käepidemega (L) vas-
tavalt skaalale (M), mis paikneb lauaplaadi (N) esiküljel.
Parima kvaliteediga pealispind saavutatakse höövel-
dussügavusel 0,5 kuni 1,5 mm.
Hoiatus:
Höövlivõlli kasutamata osa peab olema kaitsmega ka-
etud. Töökoht asub masina ees pealeandelaua küljel.
Asetage mõlema käe sõrmed toorikule. Ärge hoidke
toorikut servadest kinni.
Hööveldada tohib ainult toorikuid, mis toetuvad püsivalt
masinale ja mida on võimalik kindlalt juhtida. Kasutage
lühikeste toorikute puhul pealeandeabinõud (joon. 10).
Paksushööveldamine:
• Seadistage paksuslaud spindliga seadistusvända-
ga skaala järgi soovitud kõrgusele.
• 1 pööre = 3 mm.
• Lükake kitsas puitdetail paksusmasina keskel sis-
se.
Paksushööveldamisel ja plaanimishööveldamisel on
soovitatav libisemist soodustavat pihust või pastat
kasutada. Pika kasutusperioodi järel või märja puidu
hööveldamisel või juhtuda, et toorikut ei tõmmata enam
sisse.
