Scheppach hms 1070 Originalanleitung Seite 22

fig. 7
2
fig. 8
4
5
4
3
fig. 9
6
7
8
m
fig. 10
22
3
4
1
2
K
l
n

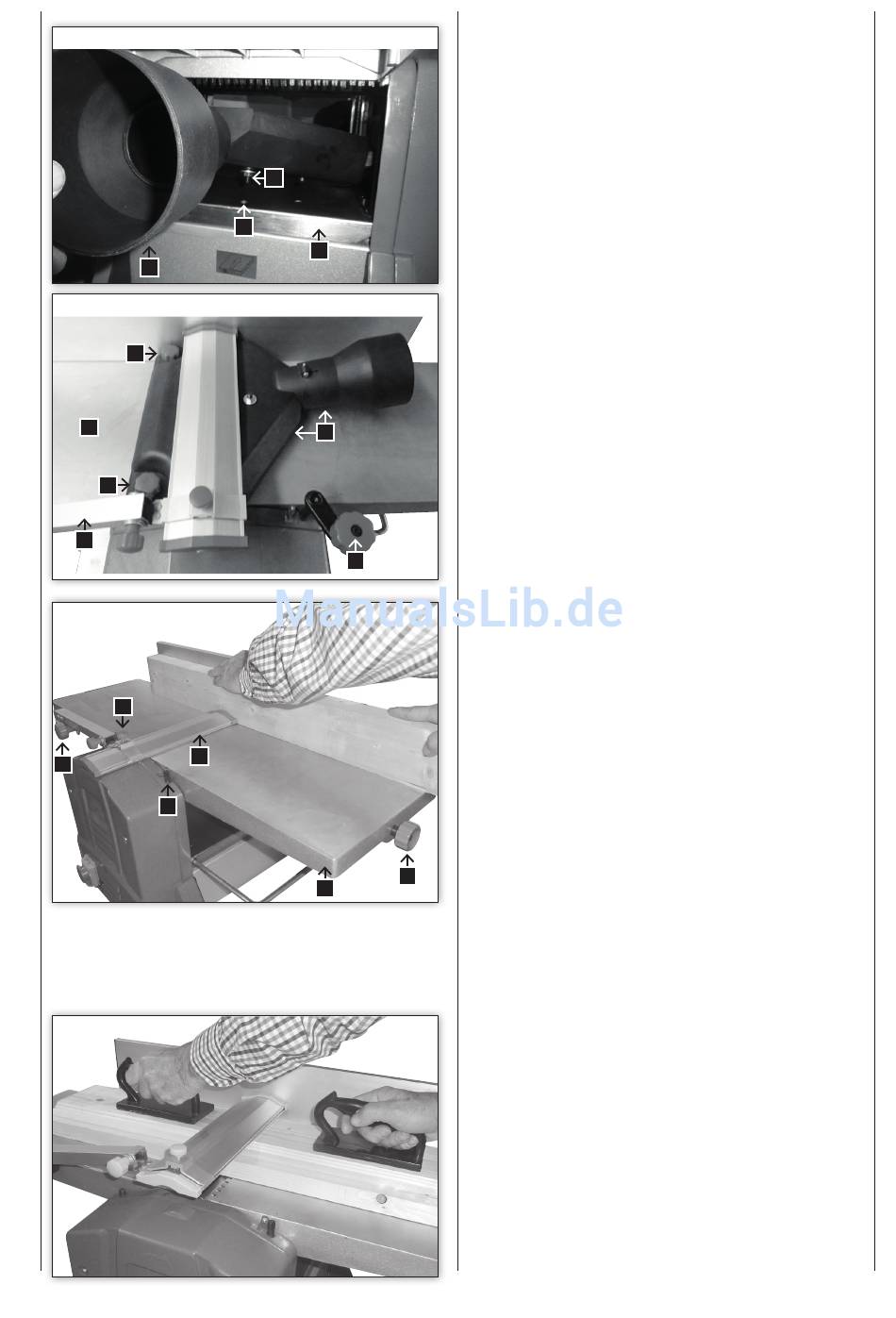

Anschluss der Absaugung beim Abrichthobeln fig. 7
Montage des Absaugstutzens:
Stellen Sie den Dickentisch (1) mit der Kurbel ganz nach
unten und schieben von der Rückseite den Absaugstutzen
(2) in die Maschine mit dem Zentrierstift (3) in die
Bohrung (4) im Dickentisch
Abschließend stellen Sie den Dickentisch nach oben, bis
die Absaughaube fest sitzt.
Anschluss der Absaugung beim Dickenhobeln fig. 8
Heben Sie den Hobelwellenschutz (3) bis zum Anschlag
an und klemmen ihn mit der Sterngriffschraube fest.
Legen Sie den Absaugstutzen so auf den Abrichttisch,
dass die 2 Rändelschrauben (4) mit den Gewindelöcher
am Abrichttisch (5) verschraubt werden können.
Ziehen Sie beide Rändelschrauben fest.
Die Einstellung beim Dickenhobeln erfolgt mit der Kurbel
(K). Die Einstellskala befindet sich auf der Rückseite un-
ter dem Abrichttisch.
Hobelwellenschutz fig. 9
Die Höheneinstellung erfolgt mit der Sterngriffschraube
(8)
Nach Lösen der Rändelschraube
Messerabdeckung (7) nach der Seite geschoben und
die richtige Hobelbreite eingestellt werden. Nach der
Einstellung Rändelschraube wieder festziehen.
Abrichten, fig. 9
Die Hobeltiefe wird durch den Handgriff (l) auf der
Vorderseite der Tischplatte (n) mittels einer Skala (m)
eingestellt. Die beste Oberfläche erhält man bei einer
Hobeltiefe zwischen 0,5 und 1,5 mm.
warnung:
Der nicht benutzte Teil der Hobelwelle muss mit dem
Schutz abgedeckt sein. Die Arbeitsstellung ist vor der
Maschine auf der Seite des Aufgabetisches. Legen Sie
die Finger beider Hände auf das Werkstück. Halten Sie
nicht die Werkstückkanten fest.
Es dürfen nur Werkstücke gehobelt werden, die fest auf
der Maschine aufliegen und sicher geführt werden kön-
nen. Für kurze Werkstücke verwenden Sie eine Zuführlade
(Fig. 10).
Dickenhobeln
• Stellen Sie den Dickentisch mit der Verstellkurbel (o)
an der Spindel nach Skala auf die gewünschte Höhe
ein. 1 umdrehung = 3 mm.
• Schieben Sie schmales Holz in der Mitte des Dicken-
tisches ein.
Beim Dickenhobeln und auch beim Abrichthobeln emp-
fiehlt sich die Verwendung eines Gleitsprays oder einer
Paste. Nach langer Einsatzdauer oder beim Hobeln von
(6) kann die
