Transport; Utpakking Av Maskinen - Scheppach hms 1070 Originalanleitung

fig. 1
fig. 2
1
3
5
fig. 3
A
G
i
B
f
106
350 mm
11
2
4
6
9
10
H
B

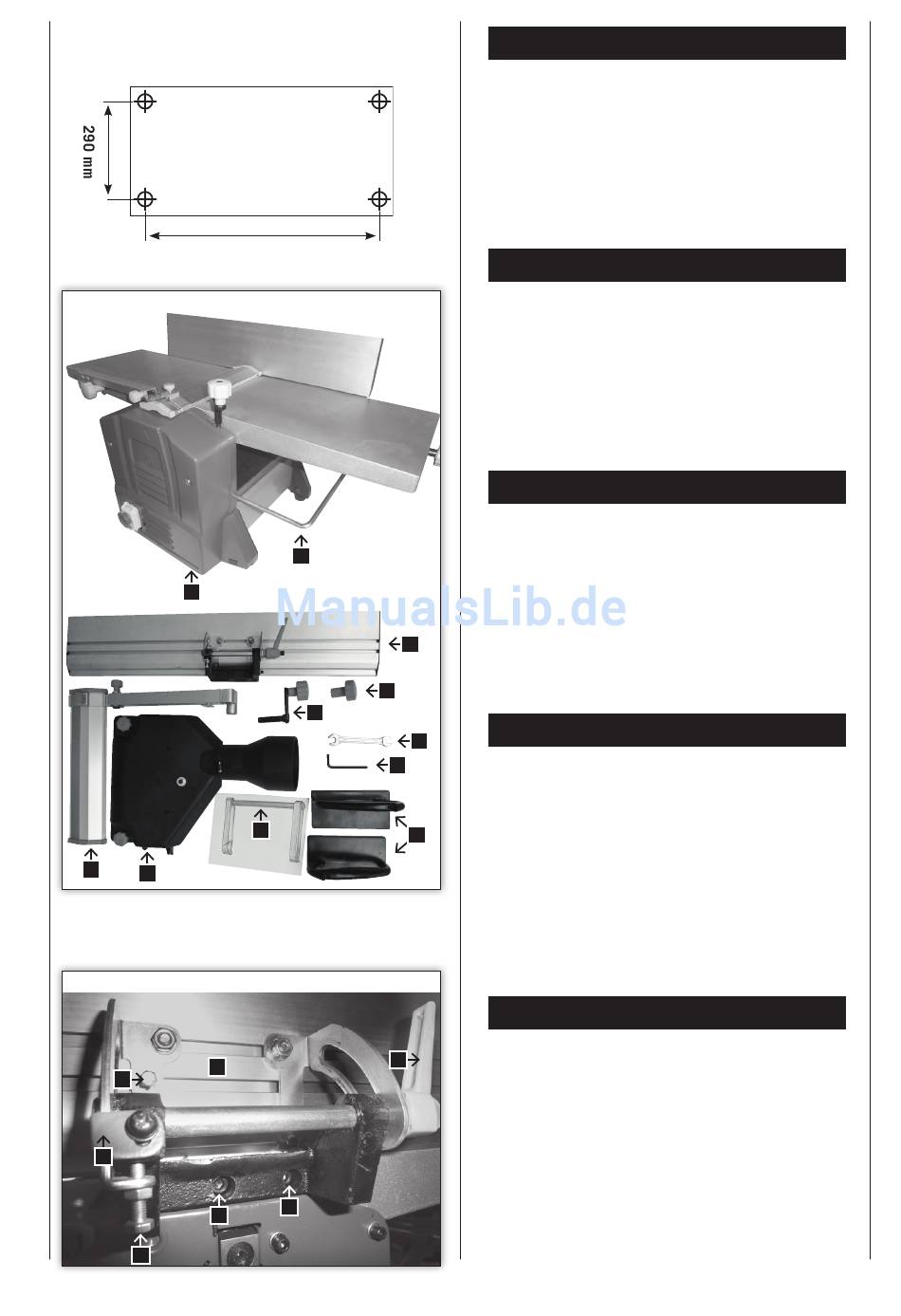

Klargjør stedet som maskinen skal stå på. Sørg for at
det er nok plass til å arbeide sikkert og uten problemer.
Maskinen er konstruert for å brukes i lukkede rom, og
må plasseres støtt på et plant, fast underlag (Fig. 1).
Maskinen kan festes til en arbeidsbenk. (festematerialer
for dette medfølger ikke!)
Maskinen må kun løftes og transporteres i stativet. Løft
aldri i beskyttelsesinnretningene på innstillingshåndta-
kene eller i høvelbordet ved transport.
Ved transport må maskinen kobles fra strømmen.
Under transporten må høvelakselvern være i den neder-
ste posisjonen.

Utpakking av maskinen

Kontroller innholdet for eventuelle transportskader.
Ved skader må dette snarest meldes til speditøren.
Kontroller at alt innholdet er der. Ta umiddelbart kontakt
med forhandleren hvis noe mangler.
Maskinen sendes komplett i en pappeske. Tilleggsdeler
som skal festes på maskinen, må finnes og tilordnes
før monteringen.
8
1 Avretter og tykkelseshøvelmaskin
2 Avretteranslag
3 Høvelspindelvern
4 Stjernegrepsmutter
7
5 Avtrekkstuss
6 Justeringssveiv for tykkelseshøvling
7 Skyvehåndtak
8 Gaffelnøkkel
9 Unbracoskrue
10 Innstillingsmal
11 Uttrekkbar bordforlenger
Montering avretteranslag fig. 3
Forsiktig! Ved all omstilling og monteringsarbeid
må støpselet alltid trekkes ut
Monter avretterholder (A) med 2 halvrunde innvendige
sekskantskruer (B) M6 x 20 mm og 2 justeringsskruer
6 mm (B) i sideveggen til høvelmaskinen. Skyv deret-
ter anslagsskinnen (C) med sporet i den for-monterte
mutteren og skru den fast med de 4 vingeskruene (E).
Oppstilling

Transport

Oversikt, fig 2
Montering
