Scheppach hms 1070 Originalanleitung Seite 76

fig. 2
1
3
5
fig. 3
A
G
i
B
f
76
11
2
4
6
8
9
10
7
H
B
Vybalení stroje
Zkontrolujte, zda během přepravy nedošlo k žádnému
poškození dodaného stroje. Zjistíte-li jakékoli poškoze-
ní, okamžitě informujte přepravce. Zkontrolujte dodávku,
zda je kompletní. Chybí-li jakékoli části, informujte ihned
prodejce.
Kompletní stroj je dodáván v samostatné kartónové
krabici. Doplňkové díly, které musí být namontovány na
stroj, musí být identifikovány před zahájením montáže.

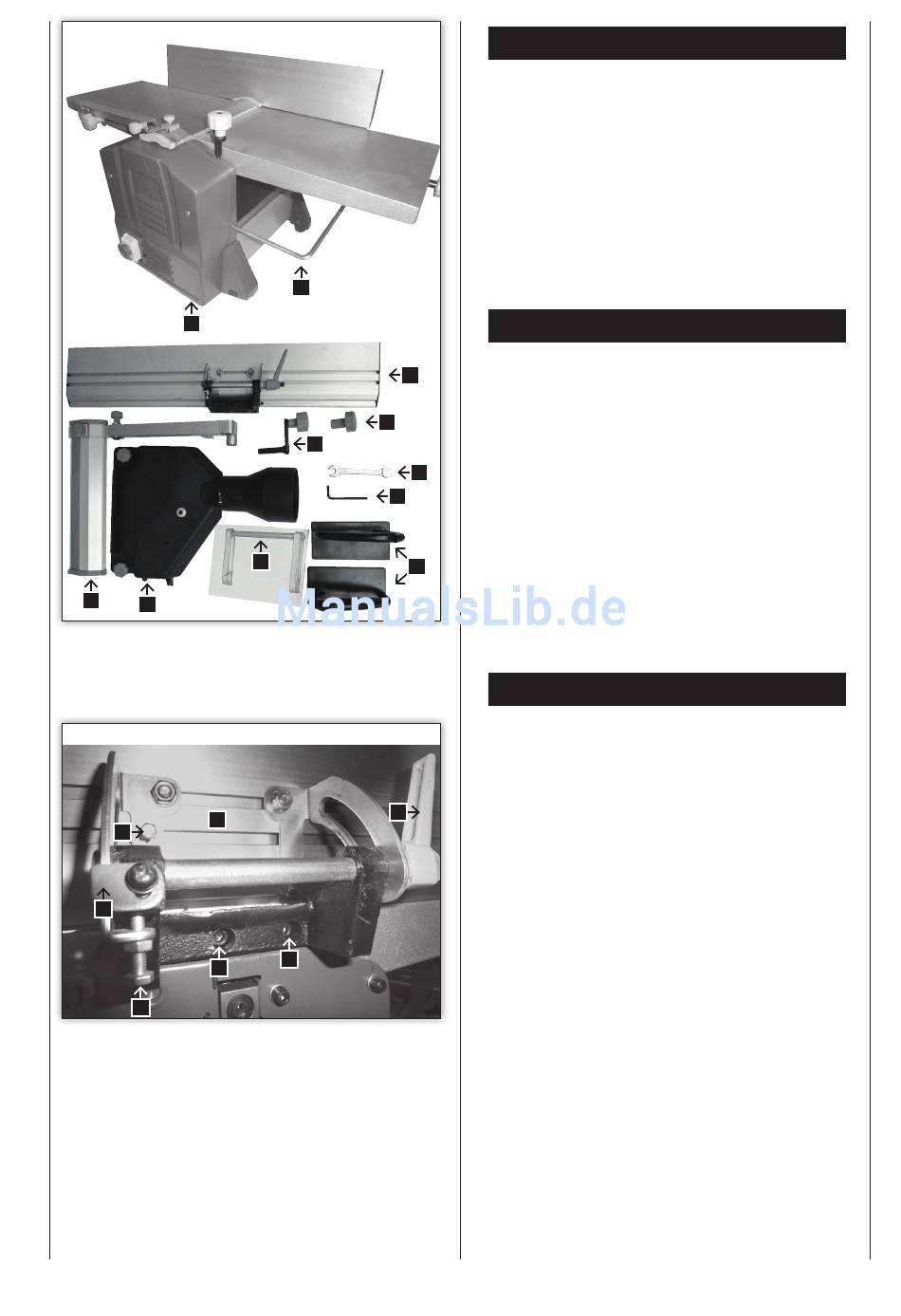

Legenda, obr. 2
1 Pracovní jednotka a hoblovka
2 Vodítko hoblovky
3 Kryt nožového bloku
4 Matice upínacího šroubu
5 Spojky pro odsávání
6 Seřizovací klika pro hoblovku
7 Tlačné rukojeti
8 Plochý klíč
9 Šestihranný šroub
10 Ukazatel nastavení
11 Prodloužení stolu
Montáž
Sestavení jednotky koncového dorazu, obr. 3
Pozor! Při úpravě pracovních nástrojů nebo při montáži
musí být zařízení odpojeno od napájecího zdroje
Namontujte konzolu (A) na boční stěnu hoblovky pomocí
dvou šroubů s hlavou s vnitřním šestihranem (B) M6 x 20
mm a dvou podložek 6 mm (B).
Nastavení srovnávací zarážky, obr. 3
Nastavte doraz do polohy 90° a upněte tento doraz po-
mocí upínacího šroubu (H). Nyní našroubujte šestihran-
ný šroub (F) tak, aby se přestal otáčet a zajistěte jej
maticí. Nyní nastavte vodítko do polohy 45° a zajistěte jej
pomocí upínacího šroubu (H). Nyní našroubujte vnitřní
šestihranný šroub (G) tak, aby se přestal otáčet a zajis-
těte jej maticí.
