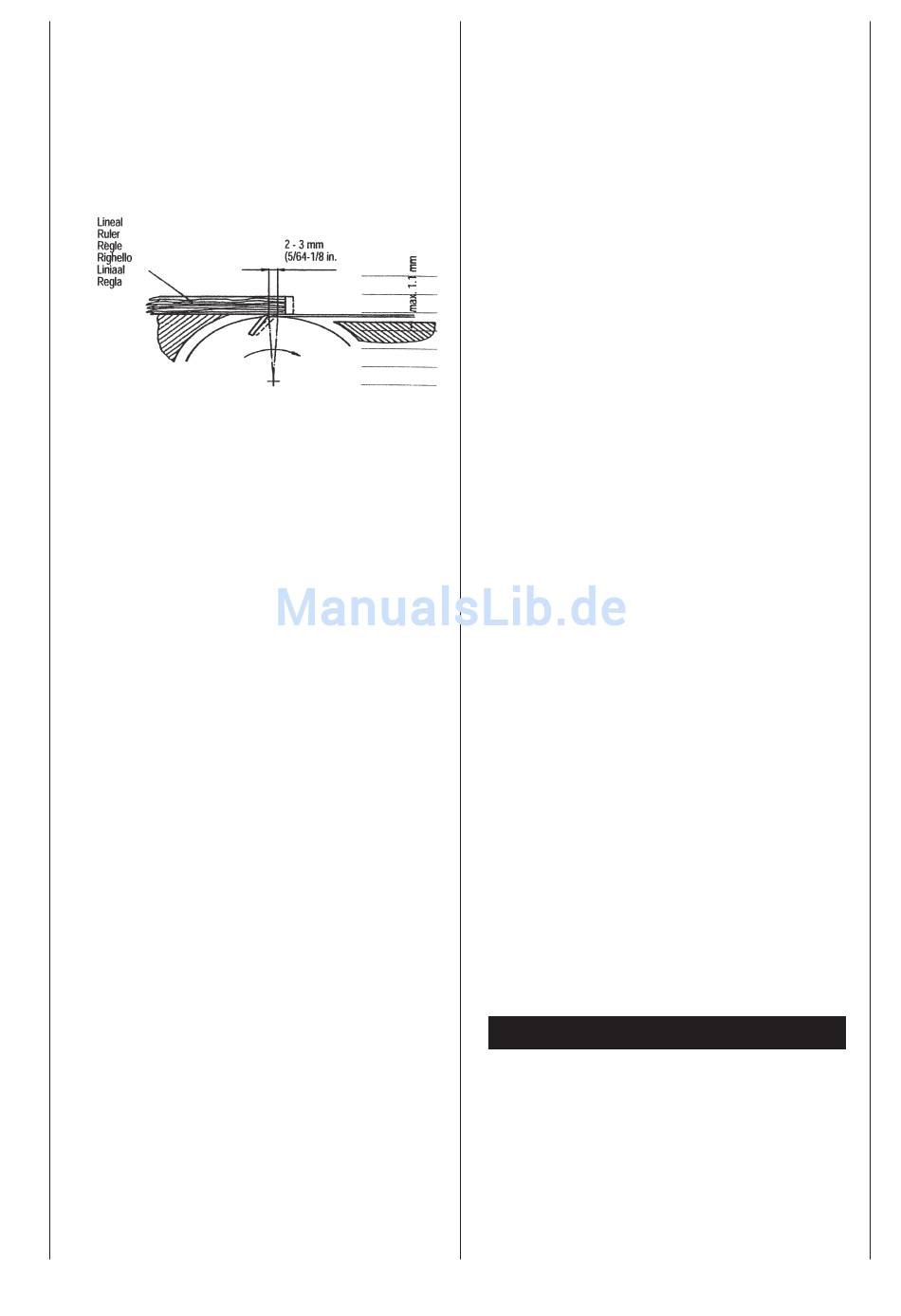

fig. 11
140
Hoiatus:
Lülitage masin defekti esinemisel kohe välja. Ärge
eemaldage masina töötamise ajal laualt puidulaaste
ega -kilde. Alla 250 mm pikkuseid toorikuid ei tohi
plaanida.
Terade vahetamine, joon. 11
• Lülitage masina pealüliti VÄLJA peale.
• Tõmmake võrgupistik pistikupesast välja.
• Fikseerige höövlivõlli kaitse ülestõstetud asendis.
• Vabastage ja eemaldage neli terakinnituspolti.
• Tõstke terad ja teratala võllilt maha.
• Eemaldage höövlivõllilt ja teratalalt laastud ning vaik.
• Pange uued terad höövlivõlli sisse ja fikseerige terad
täisnurksete lõhikutega mõlemas poldipeas. (Mõle-
ma poldiga seadistatakse tera kõrgust.)
• Pange teratala tera peale.
• Pingutage neli pingutuspolti kergelt kinni.
• Korrake neid tööprotseduure teisel teral.
• Nüüd seadistage höövliterad mahavõtmislaua suh-
tes täpselt paika. Kasutage seejuures joonlauda, mis
mahavõtmislauale asetatakse.
• Mõlema seadekruvi keeramisega saab tera kõrgust
seadistada.
• Höövlivõlli ringi ajades saate joonlauaga ühenduses
kõrguseseadistuse tuvastada.
• Tera on täpselt ette seadistatud, kui tera liigutab
joonlauda max 3 mm edasi.
• Pärast terade edukat seadistamist tuleb kõik pingu-
tuspoldid tugevasti kinni pingutada (8,4 N/m).
Palun pidage silmas:
• Teravad höövliterad tagavad sileda höövelduspinna
ja koormavad vähem mootorit.
• Jälgige teritamisel, et kõik terad on võrdsete laiuste-
ga (viskumine). Terade minimaalne laius on 20 mm.
• Kõneausel masinal kasutatavad terad ei sobi sooni-
miseks/tappimiseks.
• Lõpuks langetage höövlivõlli kaitse laua peale taga-
si. Katke höövlivõll ja pingutage tähtkäepidemega
kinni.
Käikuvõtmine
• Tehke kindlaks, et tooriku juhtimiseks on kogu höö-
velduspikkuses piisavalt ruumi ilma, et operaator (või
mõni teine isik) peaks toorikuga ühel joonel seisma.
• Höövel- ja paksusmasina saab poltide, alusseibide
ning kuuskantmutrite abil (ei sisaldu tarnekomplektis)
tööpingi külge kinnitada.
• Höövel- ja paksusmasin tuleb kõva ning tasase pin-
na külge kruvida.
• Masin ei tohi kõikuda ja lauad peavad ühel joonel
paiknema.
