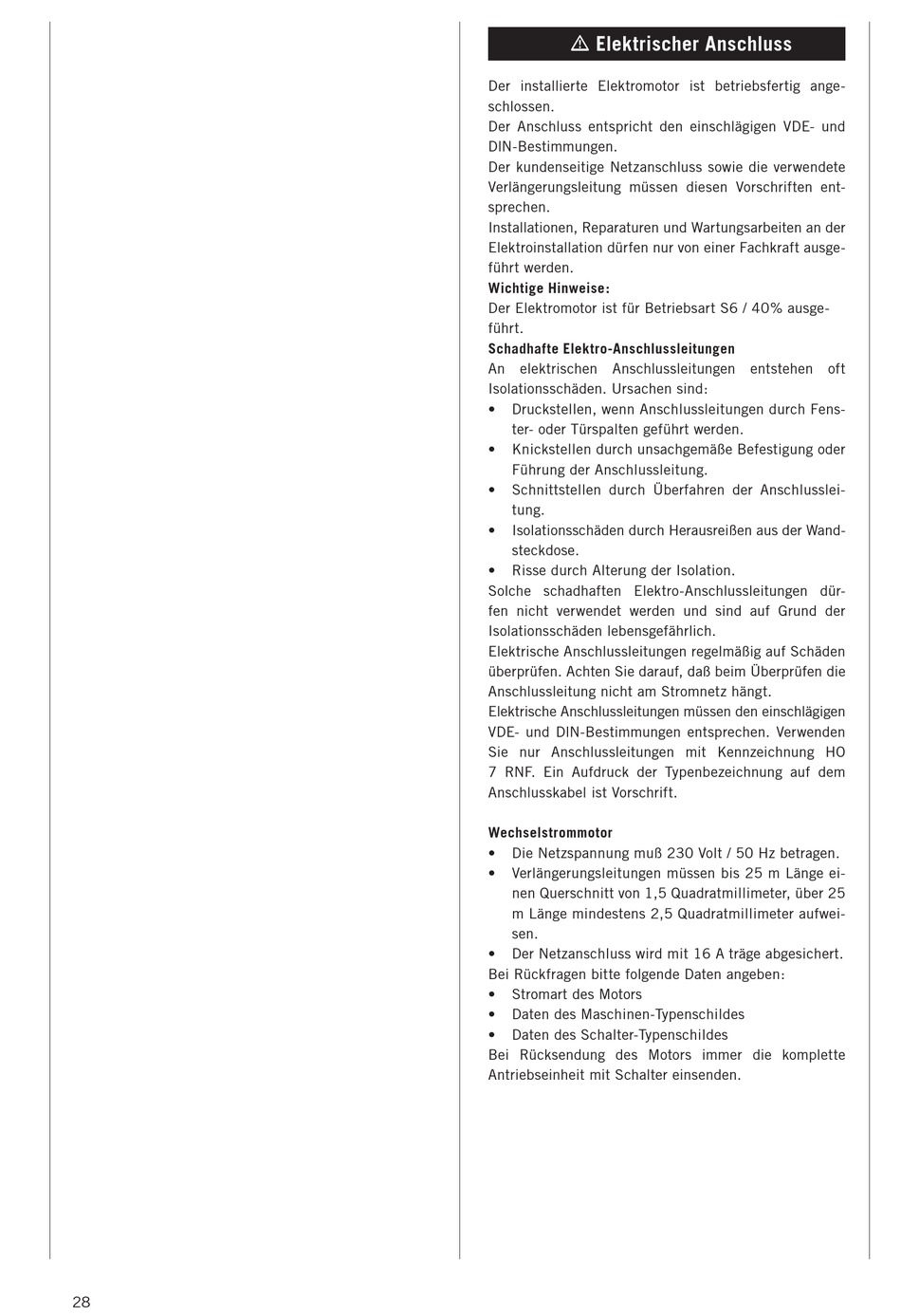

Scheppach hms 1070 Originalanleitung Seite 28

28
m elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig ange-
schlossen.
Der Anschluss entspricht den einschlägigen VDE- und
DlN-Bestimmungen.
Der kundenseitige Netzanschluss sowie die verwendete
Verlängerungsleitung müssen diesen Vorschriften ent-
sprechen.
Installationen, Reparaturen und Wartungsarbeiten an der
Elektroinstallation dürfen nur von einer Fachkraft ausge-
führt werden.
wichtige Hinweise:
Der Elektromotor ist für Betriebsart S6 / 40% ausge-
führt.
schadhafte elektro-Anschlussleitungen
An elektrischen Anschlussleitungen entstehen oft
Isolationsschäden. Ursachen sind:
• Druckstellen, wenn Anschlussleitungen durch Fens-
ter- oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder
Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlusslei-
tung.
• Isolationsschäden durch Herausreißen aus der Wand-
steckdose.
• Risse durch Alterung der Isolation.
Solche schadhaften Elektro-Anschlussleitungen dür-
fen nicht verwendet werden und sind auf Grund der
Isolationsschäden lebensgefährlich.
Elektrische Anschlussleitungen regelmäßig auf Schäden
überprüfen. Achten Sie darauf, daß beim Überprüfen die
Anschlussleitung nicht am Stromnetz hängt.
Elektrische Anschlussleitungen müssen den einschlägigen
VDE- und DlN-Bestimmungen entsprechen. Verwenden
Sie nur Anschlussleitungen mit Kennzeichnung HO
7 RNF. Ein Aufdruck der Typenbezeichnung auf dem
Anschlusskabel ist Vorschrift.
wechselstrommotor
• Die Netzspannung muß 230 Volt / 50 Hz betragen.
• Verlängerungsleitungen müssen bis 25 m Länge ei-
nen Querschnitt von 1,5 Quadratmillimeter, über 25
m Länge mindestens 2,5 Quadratmillimeter aufwei-
sen.
• Der Netzanschluss wird mit 16 A träge abgesichert.
Bei Rückfragen bitte folgende Daten angeben:
• Stromart des Motors
• Daten des Maschinen-Typenschildes
• Daten des Schalter-Typenschildes
Bei Rücksendung des Motors immer die komplette
Antriebseinheit mit Schalter einsenden.
