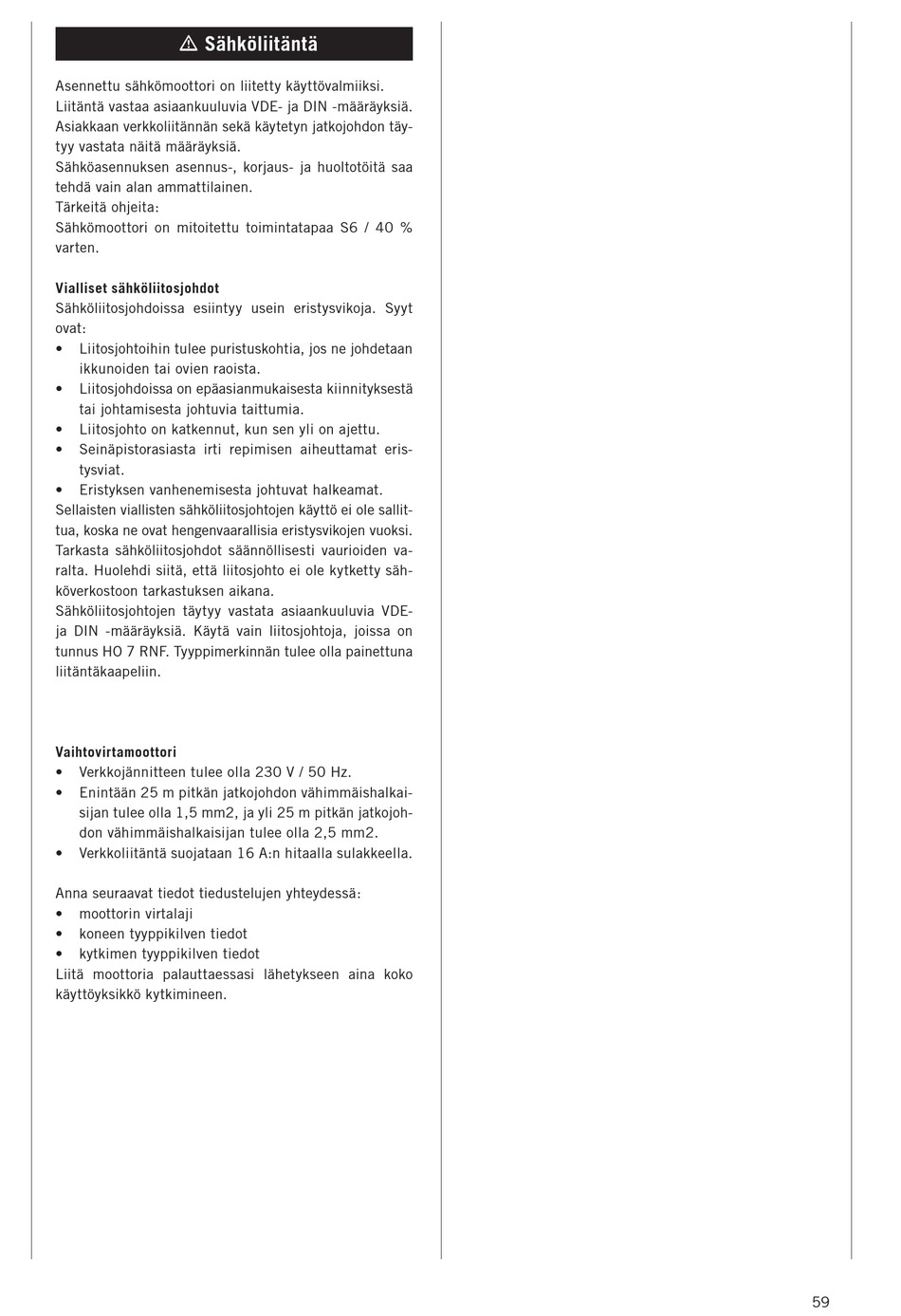

Scheppach hms 1070 Originalanleitung Seite 59

m sähköliitäntä
Asennettu sähkömoottori on liitetty käyttövalmiiksi.
Liitäntä vastaa asiaankuuluvia VDE- ja DIN -määräyksiä.
Asiakkaan verkkoliitännän sekä käytetyn jatkojohdon täy-
tyy vastata näitä määräyksiä.
Sähköasennuksen asennus-, korjaus- ja huoltotöitä saa
tehdä vain alan ammattilainen.
Tärkeitä ohjeita:
Sähkömoottori on mitoitettu toimintatapaa S6 / 40 %
varten.
Vialliset sähköliitosjohdot
Sähköliitosjohdoissa esiintyy usein eristysvikoja. Syyt
ovat:
• Liitosjohtoihin tulee puristuskohtia, jos ne johdetaan
ikkunoiden tai ovien raoista.
• Liitosjohdoissa on epäasianmukaisesta kiinnityksestä
tai johtamisesta johtuvia taittumia.
• Liitosjohto on katkennut, kun sen yli on ajettu.
• Seinäpistorasiasta irti repimisen aiheuttamat eris-
tysviat.
• Eristyksen vanhenemisesta johtuvat halkeamat.
Sellaisten viallisten sähköliitosjohtojen käyttö ei ole sallit-
tua, koska ne ovat hengenvaarallisia eristysvikojen vuoksi.
Tarkasta sähköliitosjohdot säännöllisesti vaurioiden va-
ralta. Huolehdi siitä, että liitosjohto ei ole kytketty säh-
köverkostoon tarkastuksen aikana.
Sähköliitosjohtojen täytyy vastata asiaankuuluvia VDE-
ja DIN -määräyksiä. Käytä vain liitosjohtoja, joissa on
tunnus HO 7 RNF. Tyyppimerkinnän tulee olla painettuna
liitäntäkaapeliin.
Vaihtovirtamoottori
• Verkkojännitteen tulee olla 230 V / 50 Hz.
• Enintään 25 m pitkän jatkojohdon vähimmäishalkai-
sijan tulee olla 1,5 mm2, ja yli 25 m pitkän jatkojoh-
don vähimmäishalkaisijan tulee olla 2,5 mm2.
• Verkkoliitäntä suojataan 16 A:n hitaalla sulakkeella.
Anna seuraavat tiedot tiedustelujen yhteydessä:
• moottorin virtalaji
• koneen tyyppikilven tiedot
• kytkimen tyyppikilven tiedot
Liitä moottoria palauttaessasi lähetykseen aina koko
käyttöyksikkö kytkimineen.
59
