Avtrekk
Ved drift i lukkede rom må det koples et avtrekksanlegg
til avtrekkstussen.

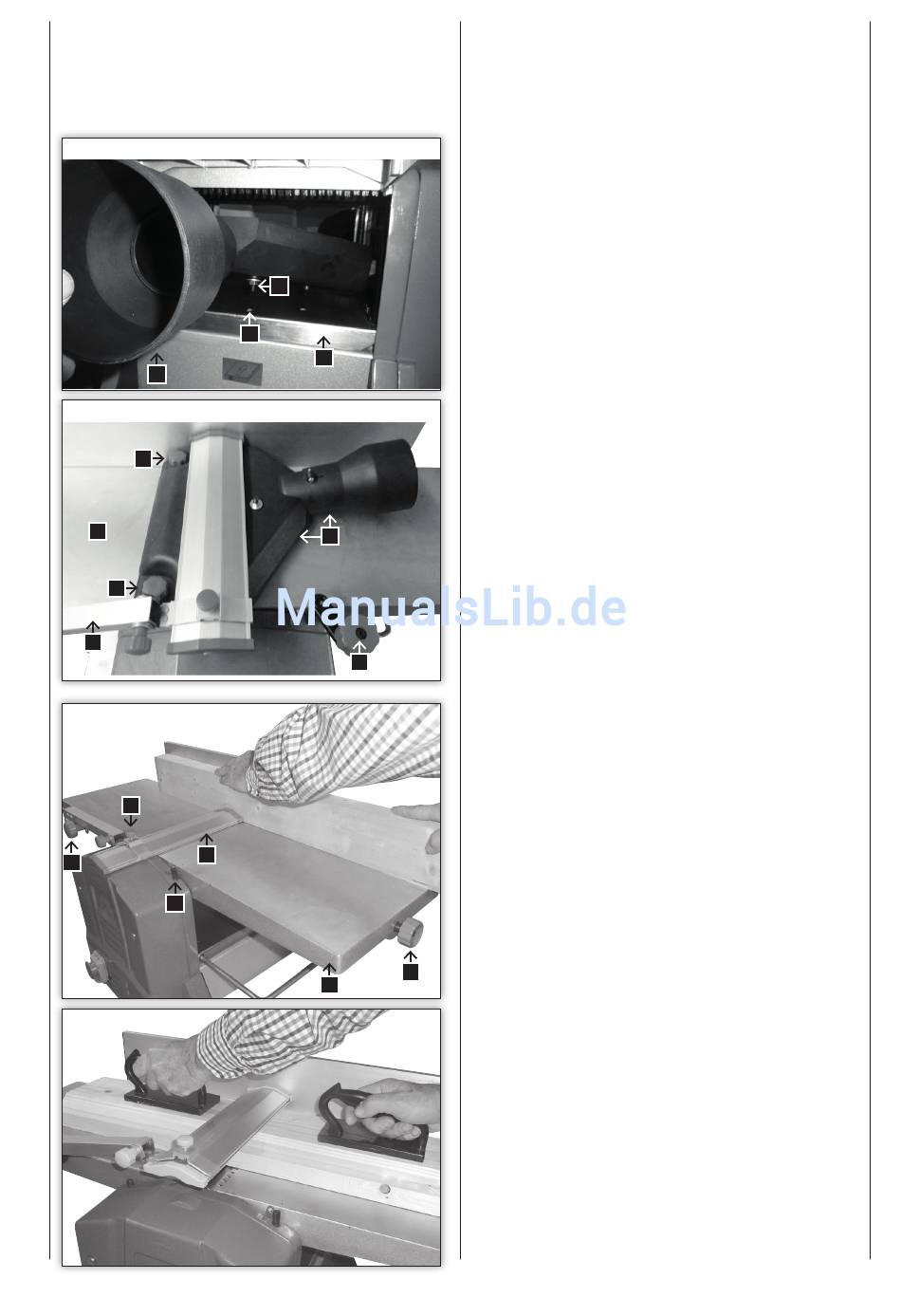

Avtrekktilkopling ved avrettingshøvling Fig. 7
Montering av avtrekkstuss:
Plasser tykkelsesbordet (1) med sveiven helt under og
skyv avtrekkstussen (2) bakfra på maskinen med sen-
terstiften (3) inn i hullene (4) på tykkelsesbordet.
Til slutt fører du tykkelsesbordet oppover, inntil avsugs-
hetten sitter fast.
Avtrekktilkopling ved tykkelseshøvling Fig. 8
Løft opp høvelspindelvernet (3) til anslag og klem det
fast med stjernegrepskruen.
Plasser avtrekkstussen på avretterbordet på en slik
måte at de to fingerskruene (4) kan skrus med gjen-
geboringen på avretterbordet (5).
Trekk til begge fingerskruene.
Innstilling av tykkelseshøvelen utføres med sveiven
(K). Innstillingsskalaen sitter på baksiden, under avret-
terbordet.
Høvelspindelvern Fig. 9
Høydeinnstilling utføres med stjernegrepsskruen (8).
Etter løsning av fingerskruen (6) kan knivdekslet (7)
skyves til siden og korrekt høvelbredde innstilles. Trekk
til fingerskruene igjen etter innstilling.
Avretting (fig. 9)
Høveldybden stilles inn med håndtaket på fremsiden
av bordplaten ved hjelp av en skala L, M, N. Den beste
overflaten oppnår man ved en høveldybde på mellom
0,5 og 1,5 mm.
Advarsel:
Den delen av høvelakselen som ikke brukes må dek-
kes av vernet. Arbeidsstillingen er foran maskinen på
samme side som matebordet. Legg fingrene på begge
hender på arbeidsstykket. Ikke hold arbeidsstykkekan-
ten fast.
Det må bare høvles arbeidsstykker som ligger fast på
maskinen og som kan føres sikkert. For korte arbeids-
stykker bruk en skyvestokk (fig. 10).
